Инструкция по эксплуатации KROHNE CORIMASS G-MFM 4085 RU
Страница 102
102

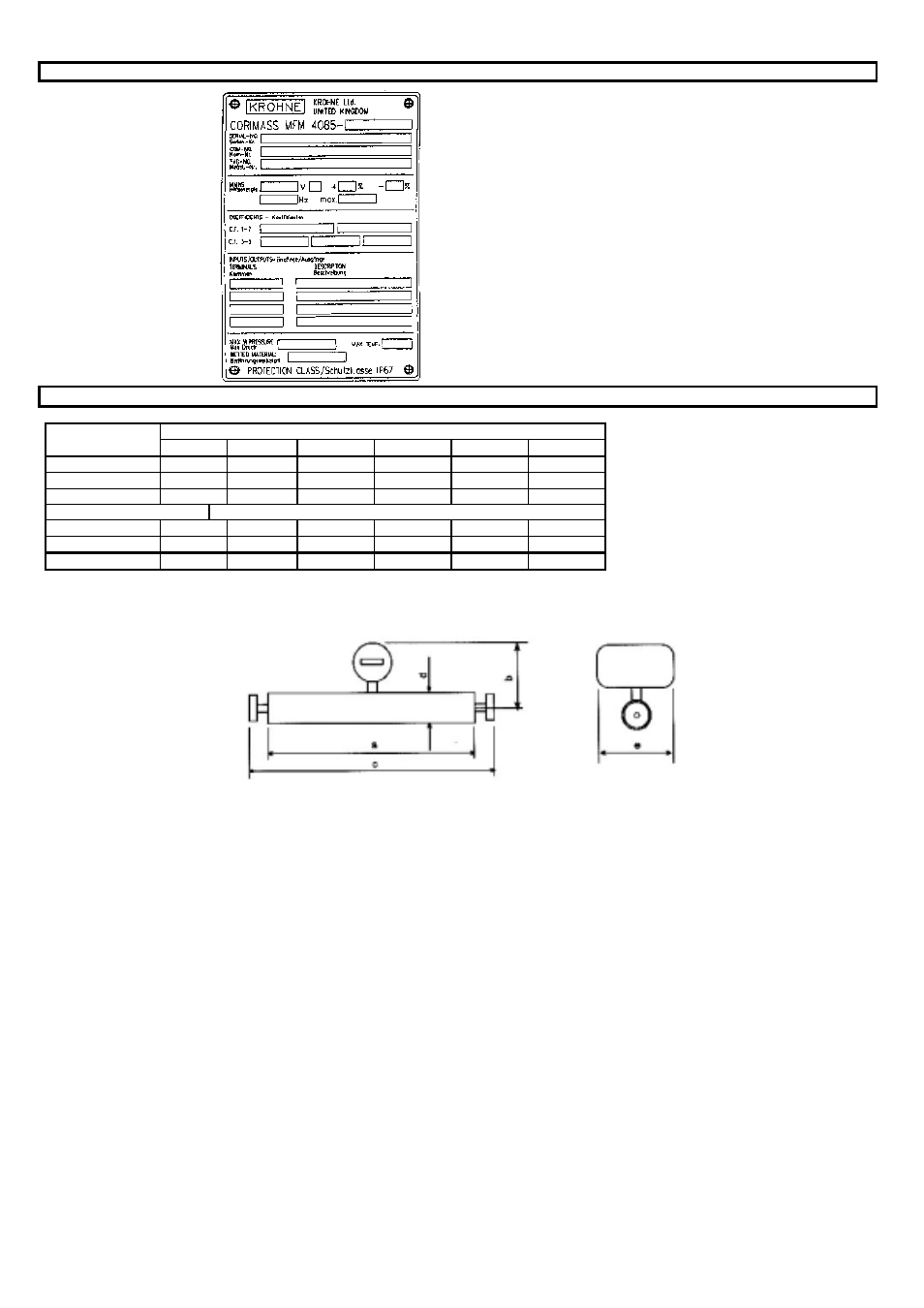

10.5 Табличка данных прибора (шильда стандартного исполнения).
10.6 Габариты и вес
Габариты
MFM 4085 K Компактное исполнение
в мм и (дюймах)
10G
100 G
300 G
800 G
1500G
3000 G
a
415 (16.34) 565 (22.24) 744 (29.29)
988 (38.90)
1115 (43.90) 1400 (55.12)
b
242 (9.55) 249 (9.80)
249 (9.80)
269 (10.60)
283 (11.14)
335 (13.19)
c (с фланцами)
490 (19.29) 656 (25.83) 843 (33.19)
1110 (43.70) 1242 (48.90) 1630 (64.17)
c (с другими соединениями) По заказу
d
90 (3.54)
102 (4.02)
102 (4.02)
142 (5.59)
170 (6.69)
274 (10.79)
e
208 (8.19) 208 (8.19)
208 (8.19)
208 (8.19)
208 (8.19)
208 (8.19)
Вес в кг (фунтах)
12.1 (26.7) 17.6 (38.8) 26.5 (58.4)
59.0 (130)
101 (223)
190 (419)
Для Ех исполнения, размер e + 30 мм или e + 1.18" и размер b + 18 мм или b +0.71"
• 800 G с 1
•’’
ANSI 600 фунтовыми фланцы, размер c + 8 мм или c + 0.32"
• 1500 G с ANSI 600 фунтовыми фланцы, размер c + 8 мм или c + 0.32"
