Электрический монтаж
48
OPTIFLEX 2200 C/F
www.krohne.com
02/2014 - 4003468001 - HB OPTIFLEX 2200-R02-ru
4.1
Правила техники безопасности
4.2
Электрическое подключение: двухпроводное, запитывается от
токовой петли
4.2.1
Компактное исполнение
Опасность!
Проведение любых работ, связанных с электрическим монтажом оборудования, допускается
только при отключенном электропитании. Обратите внимание на значения напряжения,
приведенные на шильде прибора!
Опасность!
Соблюдайте действующие в стране нормы и правила работы и эксплуатации
электроустановок!
Опасность!
На приборы, которые эксплуатируются во взрывоопасных зонах, распространяются
дополнительные нормы безопасности. Обратитесь к документации на изделия
взрывозащищенного исполнения.
Внимание!
Региональные правила и нормы по охране труда подлежат неукоснительному соблюдению. К
любым видам работ с электрическими компонентами средства измерений допускаются
исключительно специалисты, прошедшие соответствующее обучение.
Информация!
Обратите внимание на шильду прибора и убедитесь в том, что поставленный прибор
соответствует заказанным спецификациям. Проверьте правильность напряжения питания,
значение которого выбито на шильде.

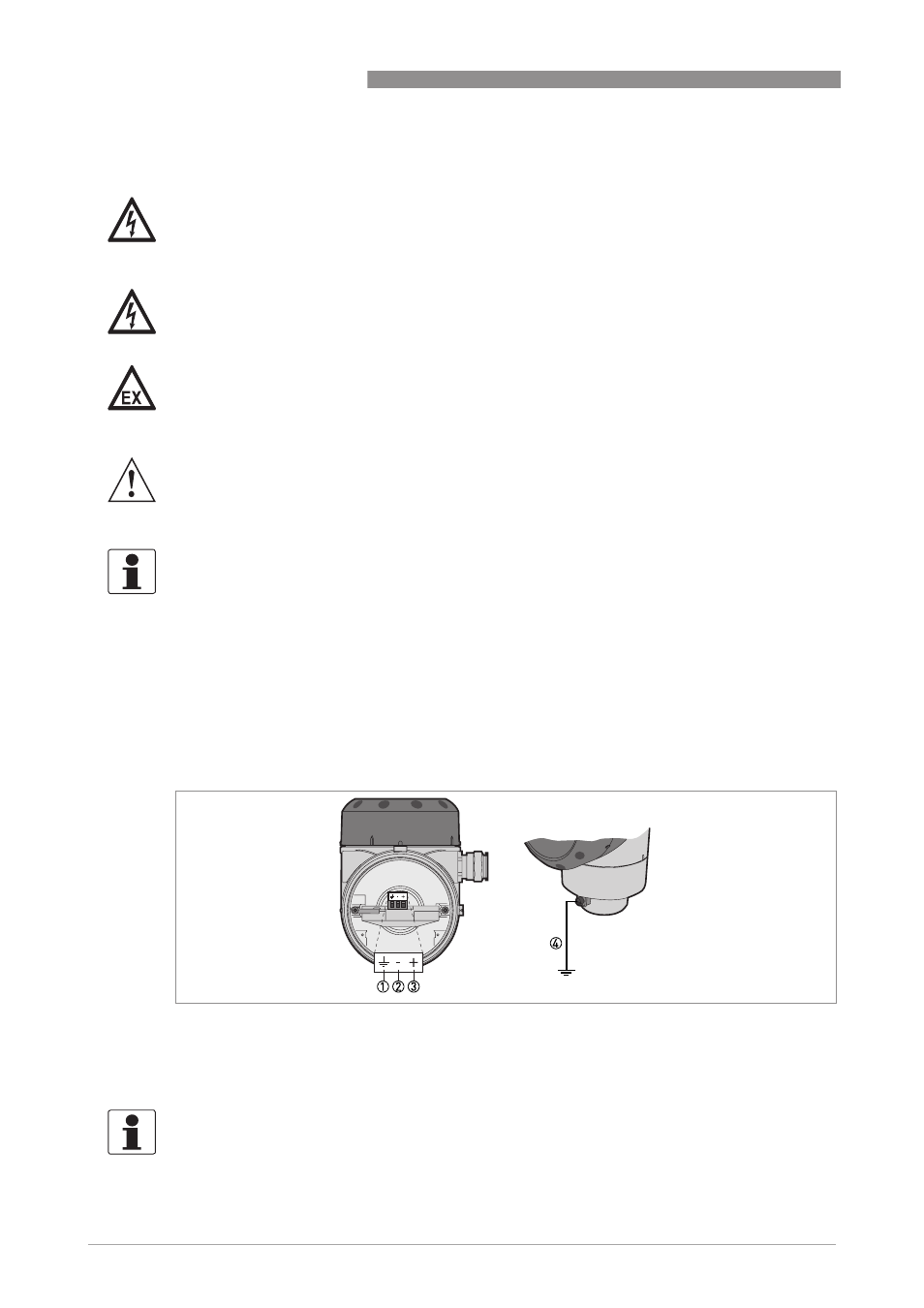

Клеммы для электрического подключения
P
иcyнoк 4-1: Клеммы для электрического подключения
1 Клемма заземления внутри корпуса (если кабель экранорован)
2 Токовый выход -
3 Токовый выход +
4 Месторасположение внешней клеммы заземления (нижней части конвертора)
Информация!
Питание прибора осуществляется по токовому выходу. Клеммы токового выхода также
используются для обмена данными по HART
®
-
протоколу.
