8
Технические характеристики
130
OPTIFLEX 2200 C/F
www.krohne.com
02/2014 - 4003468001 - HB OPTIFLEX 2200-R02-ru
8.6
Габаритные размеры и вес
Габаритные размеры корпуса
P

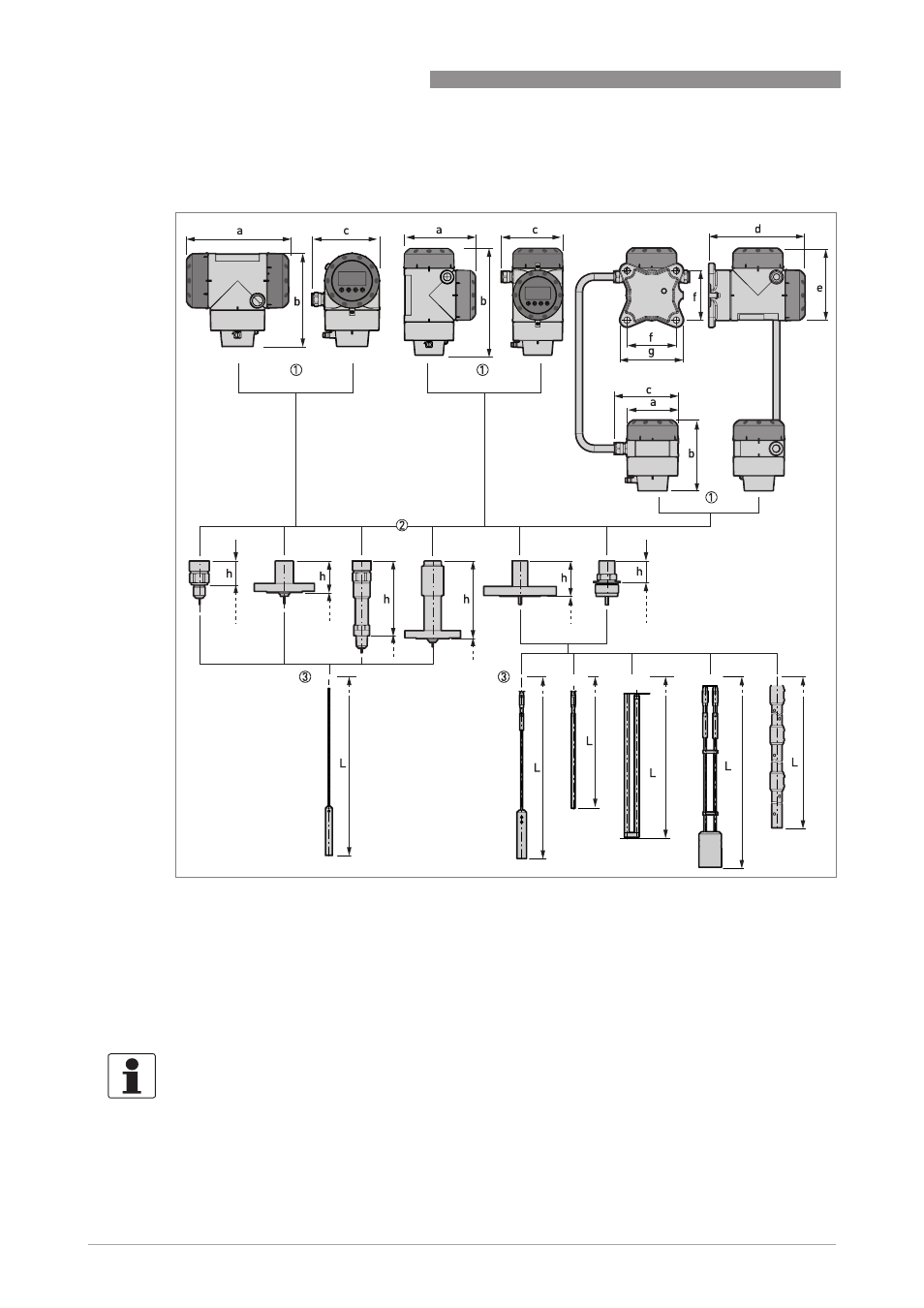

иcyнoк 8-11: Габаритные размеры корпуса
1 Существующие варианты корпуса. Слева направо: компактный конвертер с горизонтальным корпусом, компактный
конвертер с вертикальным корпусом, конвертер раздельного исполнения (вверху) и корпус сенсора (внизу)
2 Варианты технологических присоединений. Слева направо: резьбовое соединение для ∅2 мм/ 0,08¨ однотросового сенсора,
фланцевое соединение для
∅2 мм/ 0,08¨ однотросового сенсора, высокотемпературное (HT) резьбовое соединение для ∅2
мм/ 0,08¨ однотросового сенсора, фланцевое соединение HT для
∅2 мм/ 0,08¨ однотросового сенсора, фланцевое соединение
для других сенсоров, резьбовое соединение для других сенсоров
3 Варианты сенсоров. ∅2 мм/0,08¨ однотросовый сенсор, ∅4 мм/0,16¨ однотросовый сенсор, одностержневой (цельный или
сегментированный) сенсор, сдвоенный стержневой сенсор,
∅4 мм/0,16¨ двухтросовый сенсор и коаксиальный (цельный или
сегментированный) сенсор
Информация!
Все крышки корпусов имеют байонетное присоединение (кроме взрывозащищенных приборов XP /
Ex d).
Крышка клеммного блока для взрывозащищенных приборов имеет огнегасящую резьбу.
