3
Монтаж
38
OPTIFLEX 2200 C/F
www.krohne.com
02/2014 - 4003468001 - HB OPTIFLEX 2200-R02-ru
• Используйте шестигранный ключ 2 мм для присоединения и затяжки винта HC M4×20 в верхней
части каждого сегмента стержня (для среднего и конечного сегмента стержня).
• К концу каждого сегмента стержня, оснащенного пазом, присоедините распорку из ПТФЭ.
• Вкрутите пару стопорных шайб на конец каждого сегмента стержня (для среднего и конечного
сегмента стержня).
• Соедините один из средних сегментов стержня (с парой стопорных шайб на винте) и сигнальный
стержень ниже. Используйте два рожковых гаечных ключа 7 мм для затяжки соединенных деталей
с усилием 2...3 Нм.

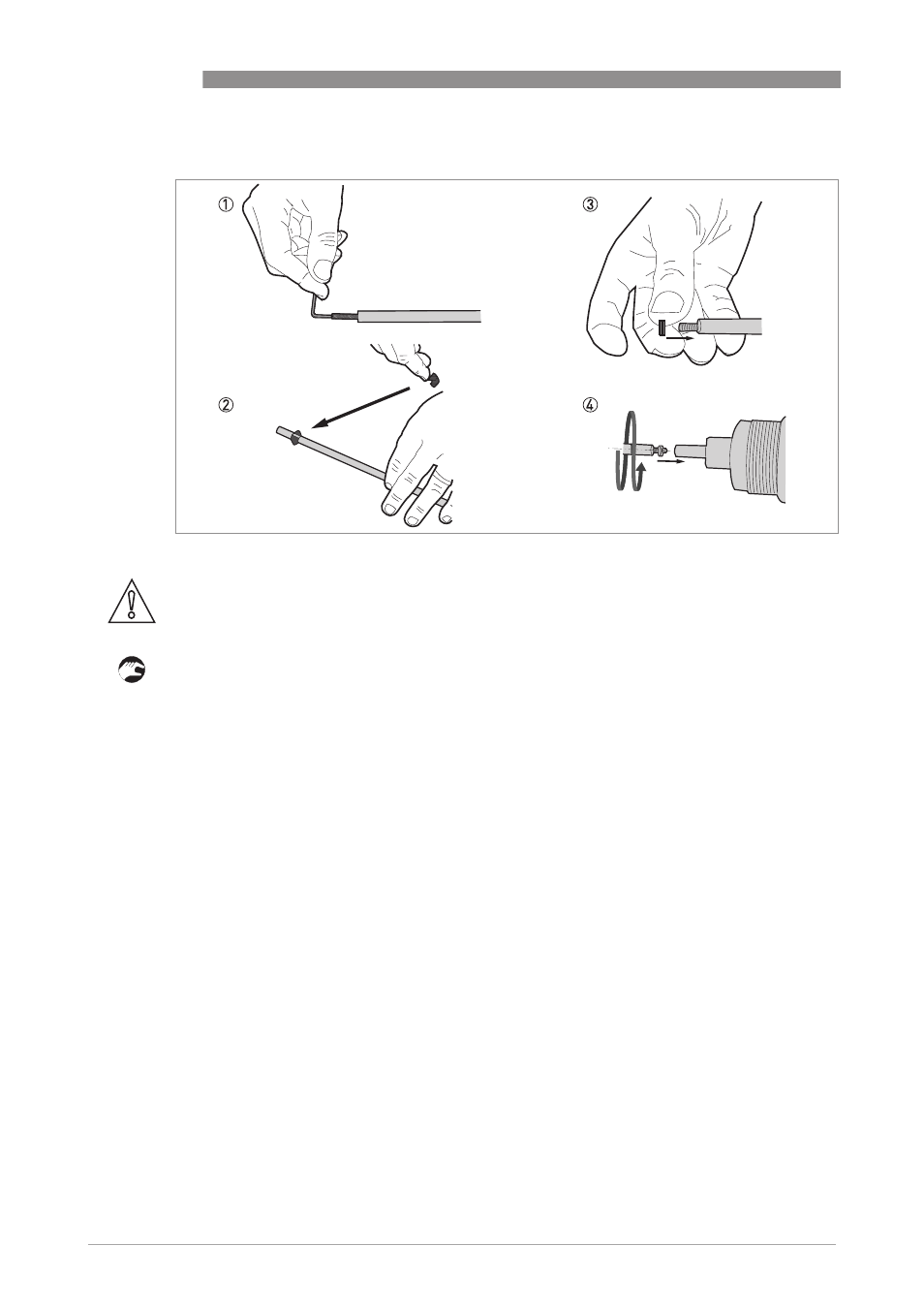

P
иcyнoк 3-30: Как собрать сегментированный коаксиальный сенсор: часть 1
Осторожно!
Не вкручивайте винт в оконечную часть стержневого сегмента, который оснащен пазом для
распорки из PTFE.
