Ограничения при измерениях
Ограничения при измерениях (мертвая зона) в мм и дюймах
Ограничения при измерениях (нелинейная зона) в мм и дюймах
80
ε
r
для воды; 2,3
ε
r
для нефти
Сенсоры с двойным кабелем и двойным стержнем
P

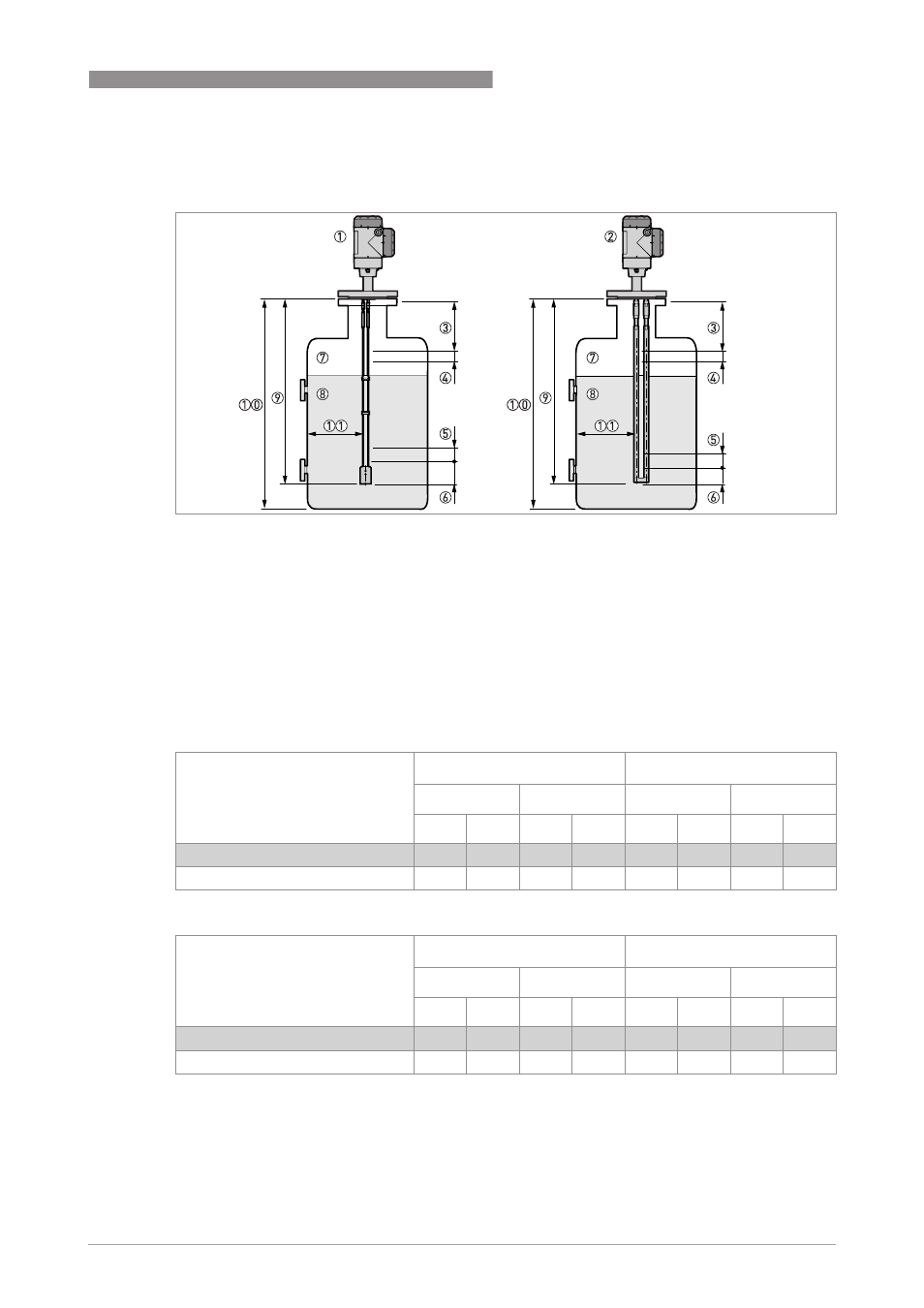

иcyнoк 8-8: Ограничения при измерениях
1 Прибор с двухтросовым сенсором
2 Прибор с двухстержневым сенсором
3 Верхняя мертвая зона: Область в верхней части сенсора, в которой измерения невозможны
4 Верхняя нелинейная зона: Область в верхней части сенсора, в которой точность измерений снижена до ±30 мм / ±1,18¨
5 Нижняя нелинейная зона: Область в нижней части сенсора, в которой точность измерений снижена до ±30 мм / ±1,18¨
6 Нижняя мертвая зона: Область в нижней части сенсора, в которой измерения невозможны
7 Газ (Воздух)
8 Продукт
9 L, Длина сенсора
10 Высота емкости
11 Минимальное расстояние от сенсора до стенки металлической емкости: Двухтросовые или двойные стержневые
сенсоры = 100 мм / 4¨
Мертвая зона
ε
r
= 80
ε
r
= 2,3
Верхняя 3
Нижняя 6
Верхняя 3
Нижняя 6
[
мм]
[
дюйм]
[
мм]
[
дюйм]
[
мм]
[
дюйм]
[
мм]
[
дюйм]
Двухтросовый сенсор
200
7,87
80
3,15
300
11,81
80
3,15
Сдвоенный стержневой сенсор
150
5,91
10
0,39
300
11,81
110
4,33
Нелинейная зона
ε
r
= 80
ε
r
= 2,3
Верхняя 4
Нижняя 5
Верхняя 4
Нижняя 5
[
мм]
[
дюйм]
[
мм]
[
дюйм]
[
мм]
[
дюйм]
[
мм]
[
дюйм]
Двухтросовый сенсор
50
1,97
20
0,79
0
0
70
2,76
Сдвоенный стержневой сенсор
120
4,72
30
1,18
0
0
70
2,76
