Монтаж
3
25
OPTIFLEX 2200 C/F
www.krohne.com
02/2014 - 4003468001 - HB OPTIFLEX 2200-R02-ru
• Приварите трубу с внутренним диаметром 12 мм/0,5 дюйма ко дну резервуара.
i
Убедитесь, что труба выровнена относительно технологического присоединения в верхней
части резервуара.
• Опустите сенсор в резервуар.
• Опустите конец сенсора в трубу.
Груз сенсора имеет отверстие с внутренней резьбой M8. Другие варианты подсоединений к концу
сенсора представлены на иллюстрации.
Одностержневой сенсор
∅8 мм / 0,3¨
P

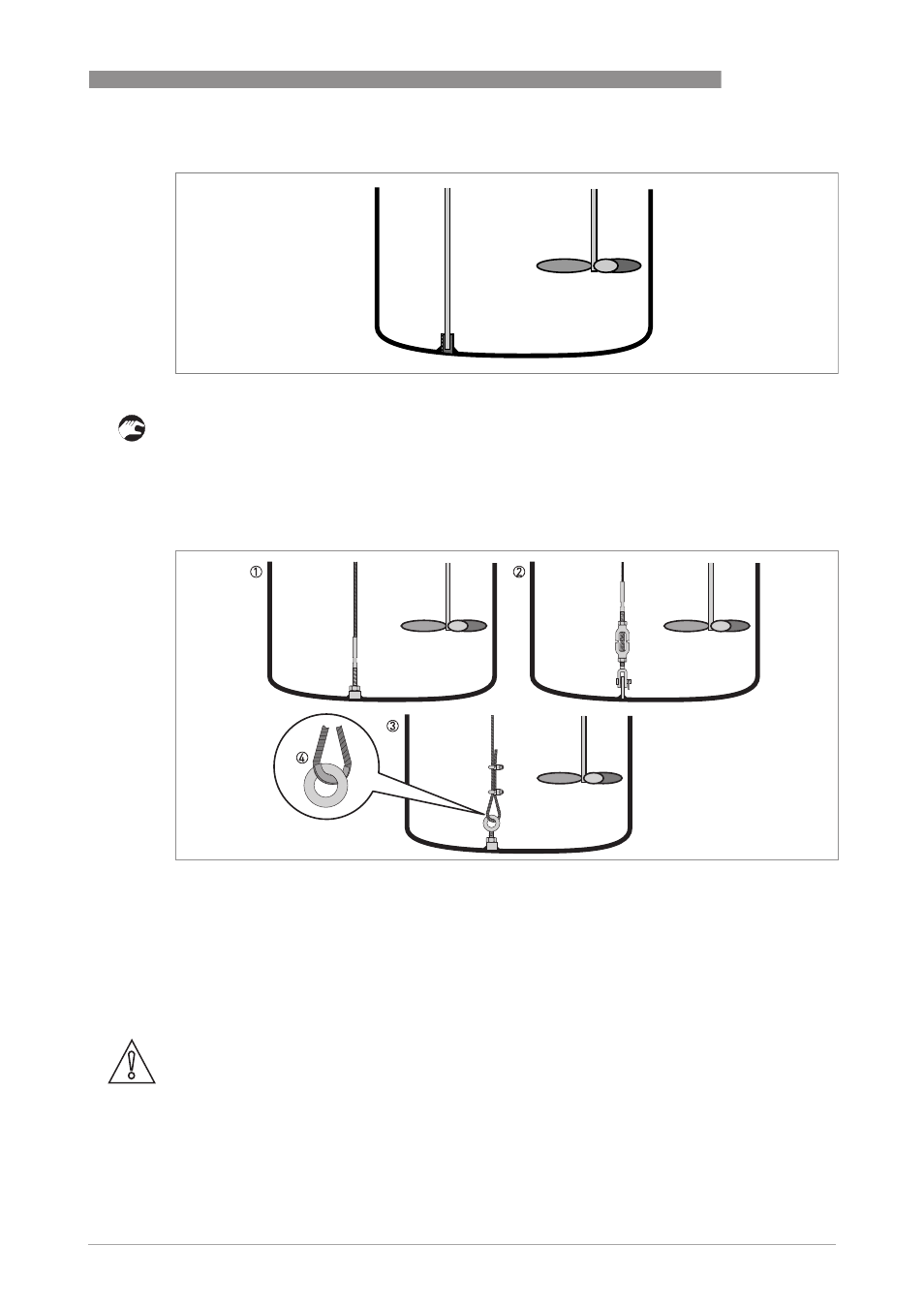

иcyнoк 3-14: Как присоединить одностержневой сенсор, чтобы он сохранил прямое положение
Однотросовый сенсор
∅4 мм / 0,15¨
P
иcyнoк 3-15: Как присоединить однотросовый сенсор диаметром 4 мм / 0,15 дюймов, чтобы он сохранил прямое положение
1 Сенсор с резьбой на конце
2 Сенсор со стяжной муфтой
3 Сенсор с петлей
4 Если для фиксации сенсора вы выбрали петлю, мы рекомендуем использование кольца (металлическая манжета — не входит
в комплект поставки) в нижней части петли для предотвращения износа троса.
Осторожно!
Если ваш прибор содержит петлю, вы должны пересчитать длину сенсора. Информация о
процедуре- смотрите Как уменьшить длину сенсора на странице 90. Если правильная длина
сенсора не установлена, существует вероятность ошибочных измерений.
