Монтаж
3
37
OPTIFLEX 2200 C/F
www.krohne.com
02/2014 - 4003468001 - HB OPTIFLEX 2200-R02-ru
3.8.3
Как собрать сегментированный коаксиальный сенсор
Осторожно!
Убедитесь, что длина сенсора подобрана верно. Если сенсор слишком длинный, смотрите Как
уменьшить длину сенсора на странице 90.
P

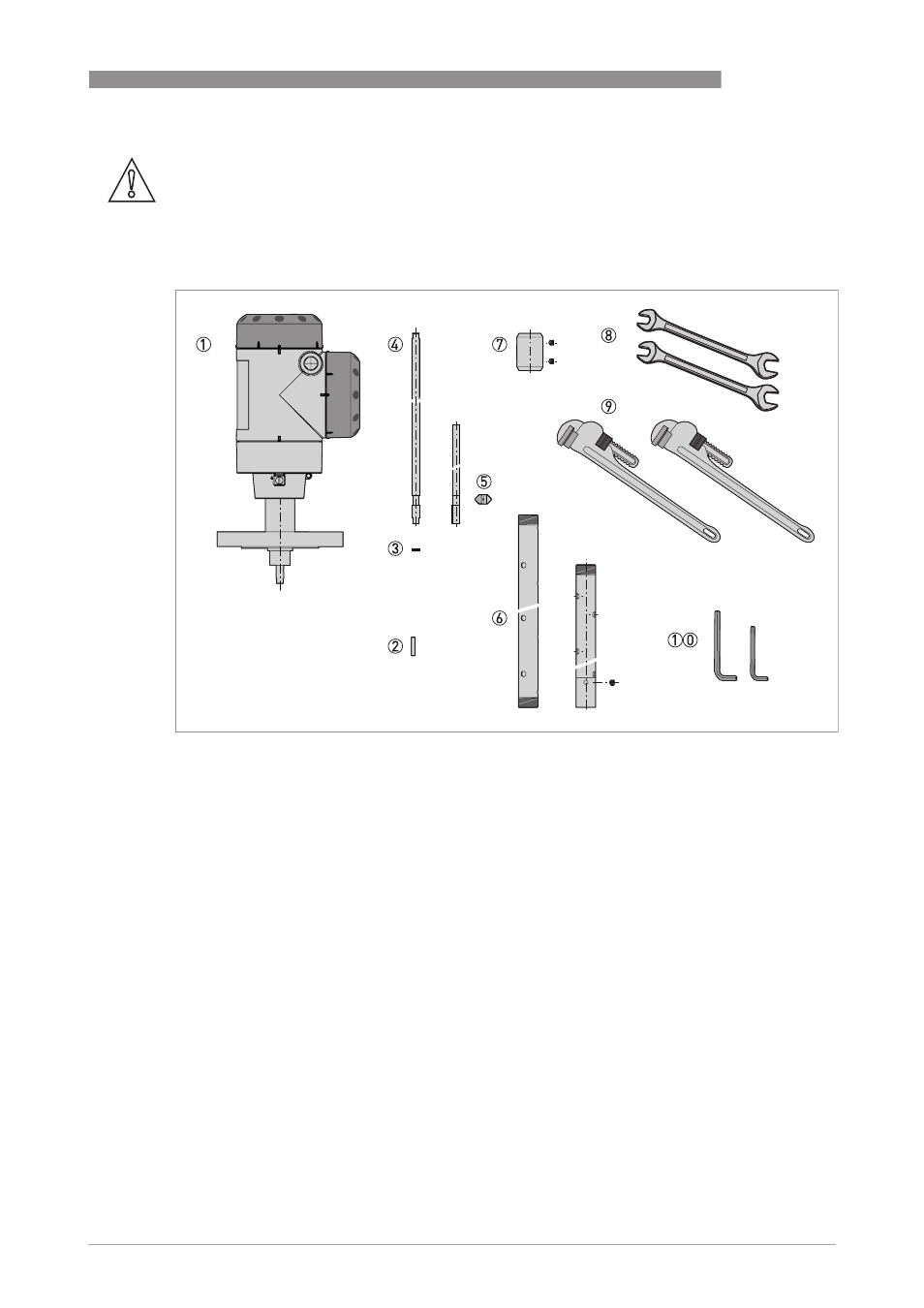

иcyнoк 3-29: Оборудование, необходимое для сборки коаксиального сенсора
1 Конвертер и технологическое присоединение
2 Винты HC M4×20 (1 винт на сегмент сенсора)
3 Стопорные шайбы (1 пара шайб на сегмент сенсора)
4 Верхний (количество: 1), средний (количество: 1 или более) и нижний (количество: 1 - с 1 установочным винтом M5×5) сегмент
сигнального стержня
5 Распорка из PTFE (1 на сегмент сенсора)
6 Средний (1шт. или более) и нижний (1 шт.) коаксиальный трубный сегмент
7 Накидная гайка с 2 установочными винтами M5×5 (1 накидная гайка на сегмент коаксиальной трубы)
8 Инструментарий: два рожковых гаечных ключа 7 мм (не входят в комплект поставки)
9 Инструментарий: два трубных ключа (типа стиллсон) (не входят в комплект поставки)
10 Инструментарий: один шестигранный ключ 2,5 мм и один шестигранный ключ 2 мм (не входят в комплект поставки)
