Техническое обслуживание

58

H250

www.krohne.com

09/2011 - 4001666201 - MA H250-R02-rs

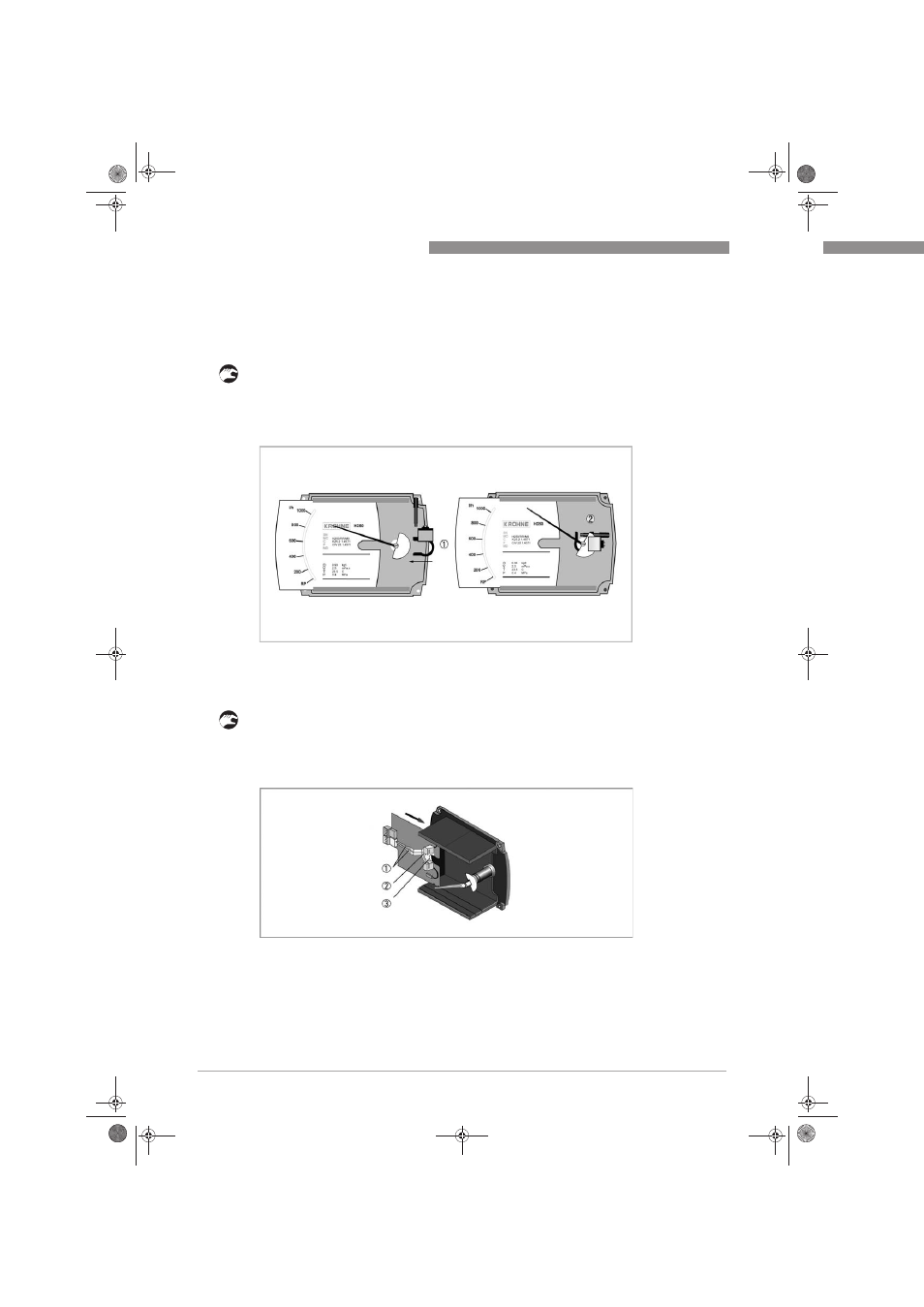

Тормоз с фиксирующим кольцом можно закрепить на цилиндре указателя независимо от встроенных
компонентов (ESK2A, предельный выключатель, счетчик). Во время установки тормоза обратите
внимание на то, что зазор между магнитами тормоза составляет всего около 3 мм, а толщина
материала алюминиевой лопасти указателя составляет 1 мм.

• Хомут на индукционном тормозе 1.
• Немного поверните тормоз по часовой стрелке 2.
• Убедитесь в том, что лопасть указателя двигается между магнитами, не соприкасаясь с ними.
• Вкрутите стяжную муфту 2.

7.2.4

Модификация предельного выключателя

• Демонтируйте модуль счетчика (если имеется).
• Ослабьте стопорный винт 2 на контактном указателе.
• Сдвиньте контактный указатель 1 к середине.
• Вводите контактный модуль в третий паз кронштейна до тех пор, пока полукруг 3 не окажется

вокруг цилиндра указателя.

Присоединительные клеммы контактного модуля имеют штепсельную конструкцию и могут быть
сняты для подключения кабелей.
