Техническое обслуживание
7
57
H250
www.krohne.com
09/2011 - 4001666201 - MA H250-R02-rs
7.2.2

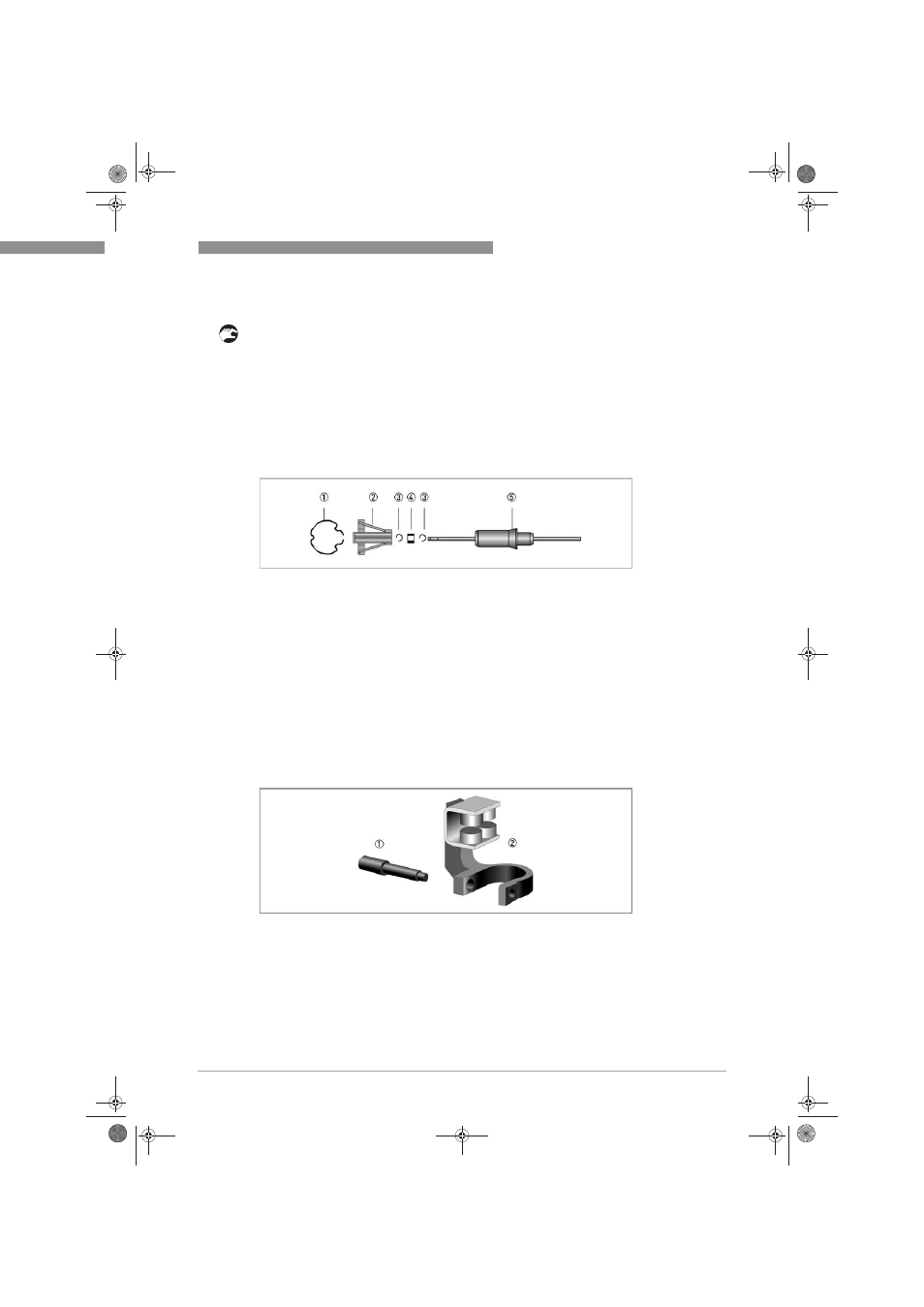

Модификация гасителя колебаний поплавка
• Демонтируйте устройство с трубопровода.
• Снимите верхнее стопорное кольцо 1 с измерительного устройства.
• Снимите верхний уловитель поплавка 2 и поплавок 5 с измерительного устройства.
• Установите стопорное кольцо 3 в нижний паз направляющего штока поплавка.
• Надвиньте керамический рукав 4 на направляющий шток поплавка и прикрепите его к верхнему
пазу с помощью натяжного кольца 3.
• Введите поплавок в нижнюю направляющую поплавка в измерительном устройстве.
• Установите цилиндр-гаситель колебаний из комплекта поставки со встроенным ловителем
поплавка 2 в измерительное устройство.
• Установите верхнее стопорное кольцо 2.
7.2.3
Модификация гасителя колебаний указателя
Во время модификации гасителя колебаний указателя на индикаторе M9 для токового выхода и
предельных выключателей ESK2 A обратите внимание на то, что во время установки гасителя
колебаний указателя (индукционный тормоз) указатель может резко переместиться, что может
привести к подаче сигнала ошибки или изменению показателей токового выхода отображением
пиковых значений.
Индукционный тормоз состоит из двух частей:
1 Стопорное кольцо
2 Уловитель поплавка
3 Пружинная шайба
4 Керамический рукав
5 Поплавковые уровнемеры
1 Стяжная муфта
2 Индукционный тормоз
