4
Электрический монтаж
24
H250
www.krohne.com
09/2011 - 4001666201 - MA H250-R02-rs
4.3
Электрические присоединения индикатора M9
4.3.1
Индикатор M9 - предельные выключатели
На индикатор M9 может быть установлено максимум два электронных предельных выключателя.
Предельный выключатель работает как щелевой датчик, приводимый в движение индуктивно через
полукруглую металлическую лопасть, являющейся частью измерительного указателя. Точки
переключения настраиваются с помощью контактных указателей. Положение контактного указателя
отображено на шкале.
Присоединительные клеммы имеют штепсельную конструкцию и могут быть сняты для подключения
кабелей. Типы встроенных предельных выключателей показаны на индикаторе.

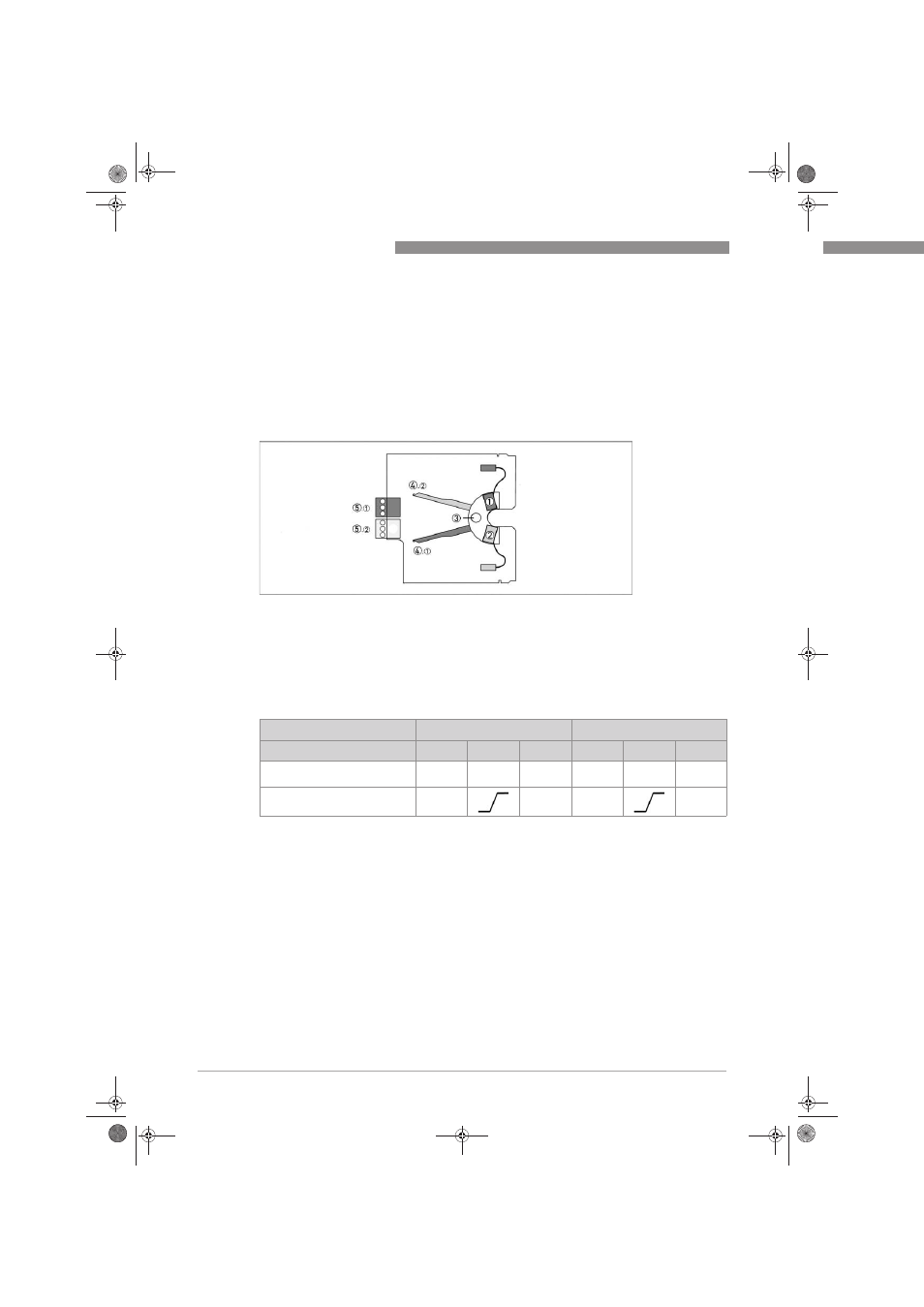

Электрическое подключение предельных выключателей
Модуль предельного выключателя
1 Мин. контакт
2 Макс. контакт
3 Стопорный винт
4 Указатель максимума
5 Присоединительная клемма
Контактная информация
МИН.
МАКС.
№ клеммы
1
2
3
4
5
6
2-
проводное соединение
NAMUR
-
+
-
+
3-
проводное соединение
+
-
+
-
