Источник питания M8 с электрической изоляцией
Электрические схемы подключения к другим устройствам, например, цифровым блокам оценки или
оборудованию технологического контроля, должны рассчитываться с особой тщательностью. В
некоторых случаях наличие внутренних соединений в данных устройствах (например, земля с
защитным заземлением, контур заземления) могут привести к возникновению недопустимого
напряжения, что способно нарушить работу самого устройства или подключенного прибора. В таких
случаях рекомендуется использовать защищенное сверхнизкое напряжение (PELV).
Напряжение питания
Требуемое напряжение питания можно рассчитать по приведенной ниже формуле:
U
внеш.
= R
L
.
22
мА + 14,8 В
где
U
внеш.
=
минимальное напряжение питания, и
R
L
=
общее сопротивление измерительной петли.
P

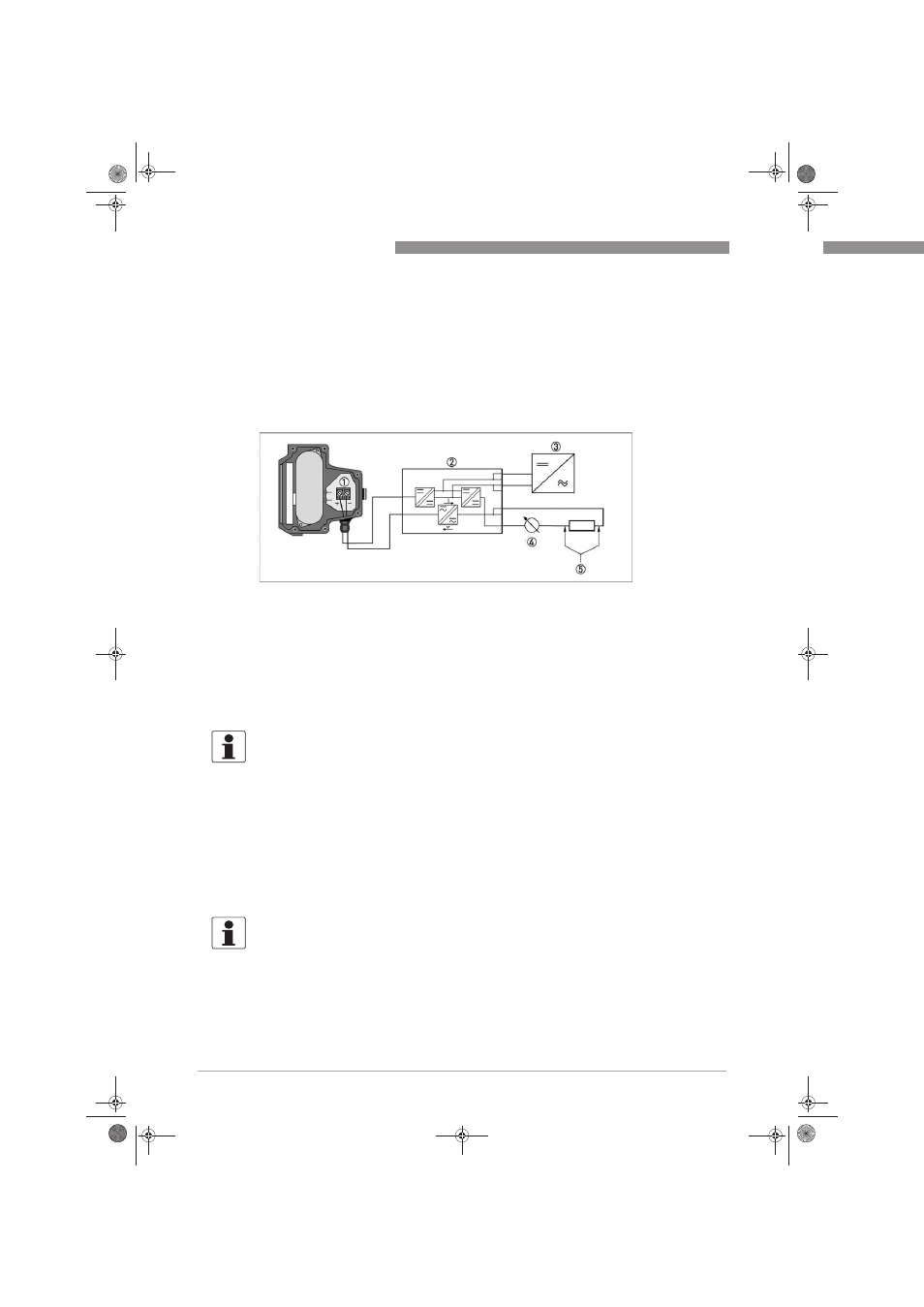

иcyнoк 4-3: Электрическое соединение M8EG с электрической изоляцией
1 Присоединительная клемма
2 Изолятор питания конвертора с электрической изоляцией
3 Источник питания (см. сведения по изолятору источника питания)
4 Измерительный сигнал 4...20 мА
5 Внешняя нагрузка, связь по протоколу HART
®
Информация!
Напряжение источника питания должно быть в пределах от 14,8 В до 30 В пост. тока. Данный
параметр основан на общем сопротивлении измерительной цепи. Для его определения следует
сложить сопротивление каждого компонента в измерительной цепи (за исключением
измерительного прибора).
Информация!
Минимальный допустимый ток на выходе источника питания должен составлять 22 мА.
