Электрический монтаж
4
29
H250
www.krohne.com
09/2011 - 4001666201 - MA H250-R02-rs
Нагрузка для связи по протоколу HART
®

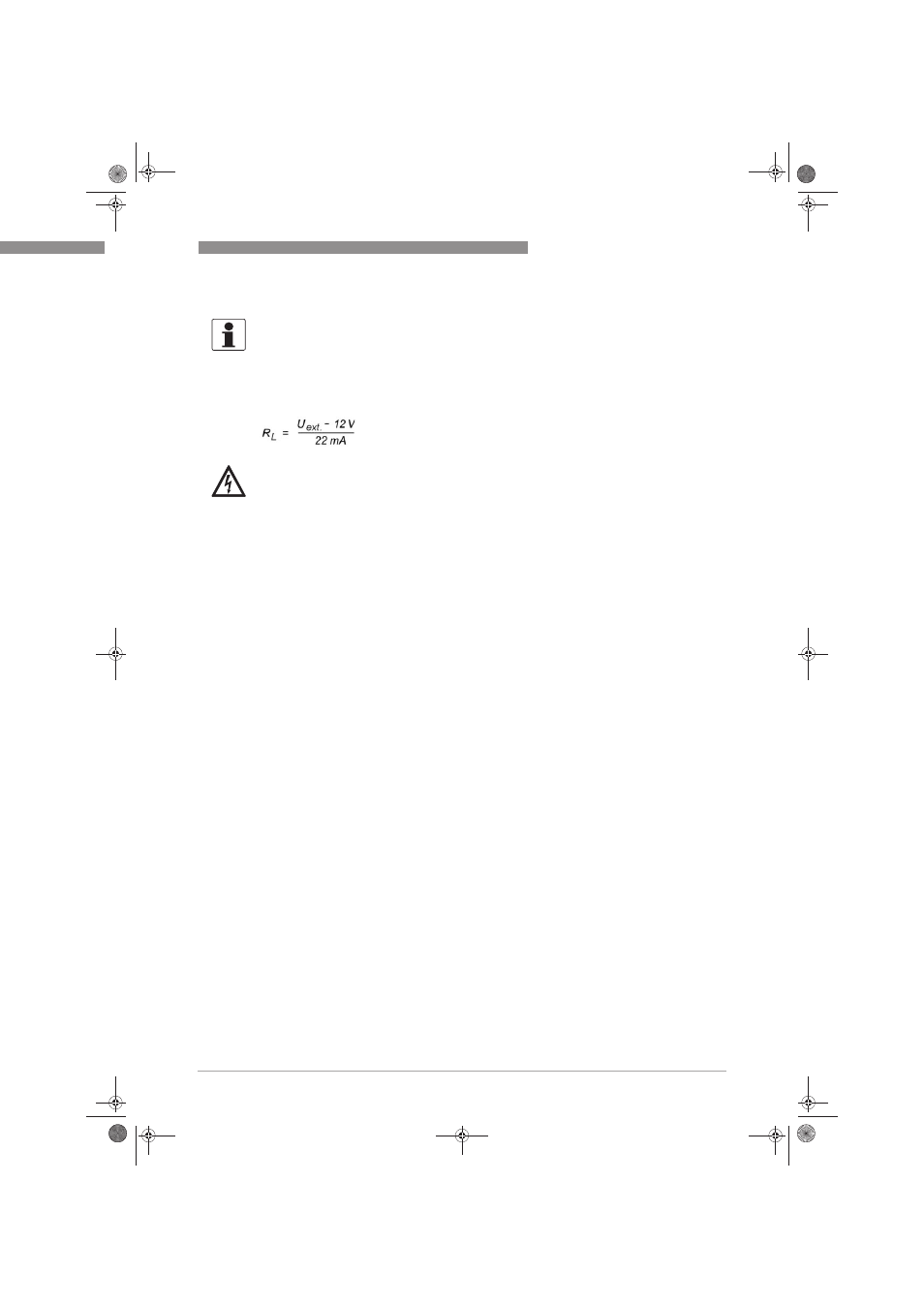

Максимальное сопротивление нагрузки рассчитывается следующим образом:
Конфигурация
Конфигурация ESK может быть выполнена по протоколу HART
®
.
Для задания параметров можно
использовать описания устройств (DD) для AMS 6.x и PDM 5.2 и Диспетчер типов устройств (DTM).
Файлы можно загрузить с нашего веб-сайта бесплатно.
Данные о текущем расходе могут быть переданы по встроенному протоколу HART
®
.
Счетчик
расхода поддерживает задание параметров. Возможен контроль двух предельных значений.
Предельные значения назначаются для расхода или для переполнения счетчика.
Самоконтроль - диагностика
В процессе запуска и работы в ESK2A циклически выполняются различные диагностические функции
для обеспечения надежной работы. При обнаружении ошибки через аналоговый выход включается
сигнал отказа (высокий) (ток > 21 мА). Кроме того, более подробная информация может быть
запрошена по протоколу HART
®
(CMD#48).
Для информационных сообщений и предупреждений
сигнал отказа не включается.
Функции диагностики (Контроль):
• Достоверность данных ферроэлектрического ОЗУ
• Достоверность данных ПЗУ
• Рабочий диапазон внутренних значений эталонного напряжения
• Обнаружение сигнала диапазона измерений внутренних датчиков
• Температурная компенсация внутренних датчиков
• Калибровка с учетом назначения
• Достоверность значения подсчета
• Достоверность физической единицы, системной и выбранной единицы
Информация!
Для связи по протоколу HART
®
необходима нагрузка минимум 230 Ом.
Опасность!
Чтобы предотвратить помехи для выходного сигнала постоянного тока, используйте витой
двужильный кабель.
В некоторых случаях может потребоваться экранированный кабель. Подключение экрана
(
заземление) кабеля допускается только в одной точке (в источнике питания).
