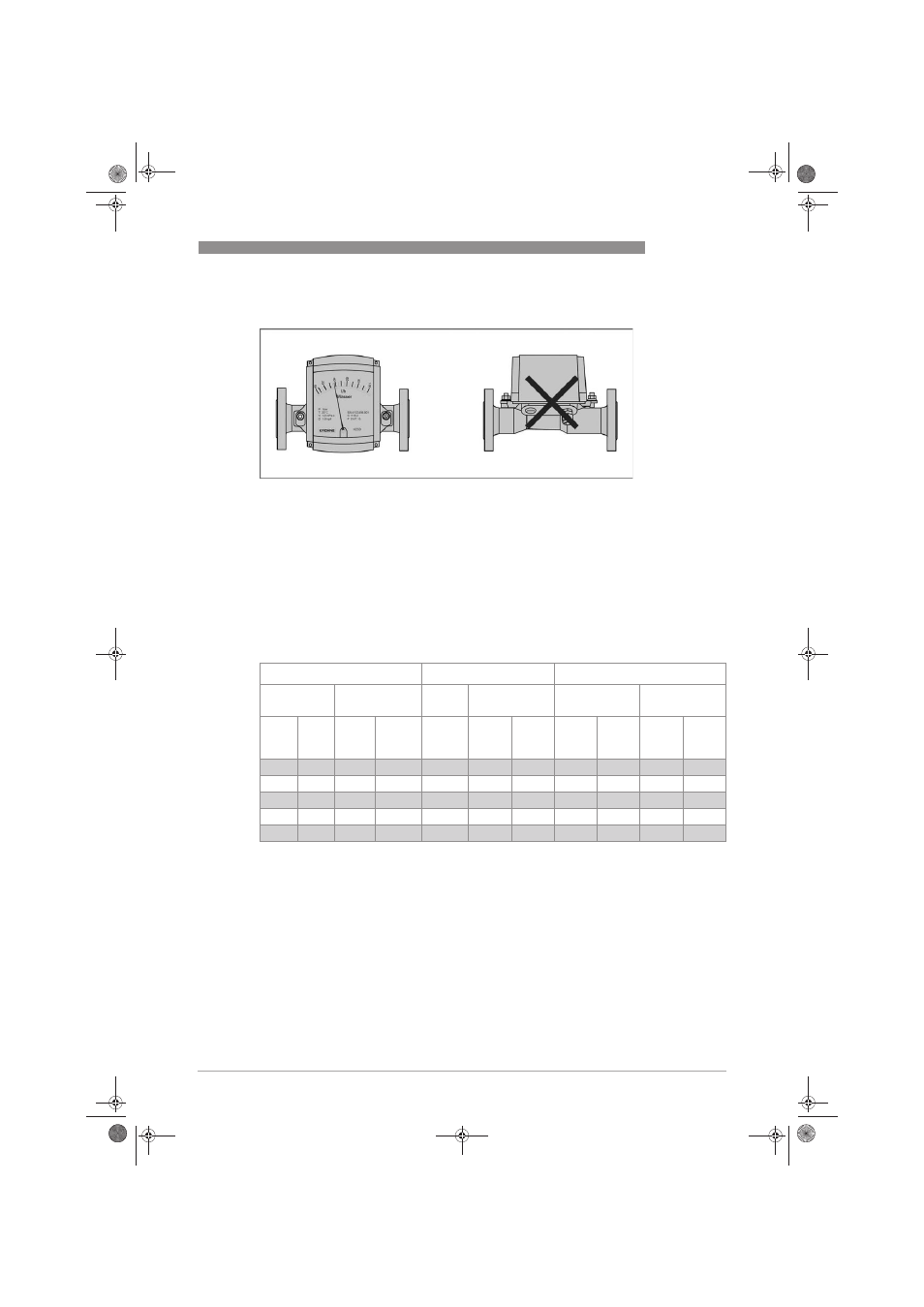

Обратите особое внимание на монтажное положение для H250H с горизонтальным
направлением потока:
Для соответствия температурным параметрам и точности измерения расходомеры H250H для
монтажа в горизонтальном положении должны монтироваться в трубопровод таким образом, чтобы
дисплей располагался на боковой поверхности измерительной трубы. Максимальные указанные
температуры рабочей и окружающей среды, а также точность измерения основаны на расчетах,
полученных с боковой установкой дисплея.
3.3.1
Усилие затяжки
На измерительных устройствах с футеровкой из PTFE или керамической футеровкой и выступающей
поверхностью из PTFE затягивать резьбу фланцев следует со следующим усилием:
Типоразмер в соответствии с
Болты
Макс. моменты затяжки
EN 1092-1
ASME B16.5
EN 1092-1
ASME
EN 1092-1
ASME 150
фунтов
DN
PN
дюймы
фунты
150
фунтов
300
фунтов
Нм
фут
фунт-
сила
Нм
фут
фунт-
сила
15
40
½"
150/300
4 x M 12
4 x ½"
4 x ½"
9,8
7,1
5,2
3,8
25
40
1"
150/300
4 x M 12
4 x ½"
4 x 5/8"
21
15
10
7,2
50
40
2"
150/300
4 x M 16
4 x 5/8"
8 x 5/8"
57
41
41
30
80
16
3"
150/300
8 x M 16
4 x 5/8"
8 x ¾"
47
34
70
51
100
16
4"
150/300
8 x M 16
8 x 5/8"
8 x ¾"
67
48
50
36
