5
Пуско-наладочные работы
68
OPTISONIC 6300
www.krohne.com
10/2011 - 4001688601 - MA OPTISONIC 6300 R01 ru
P

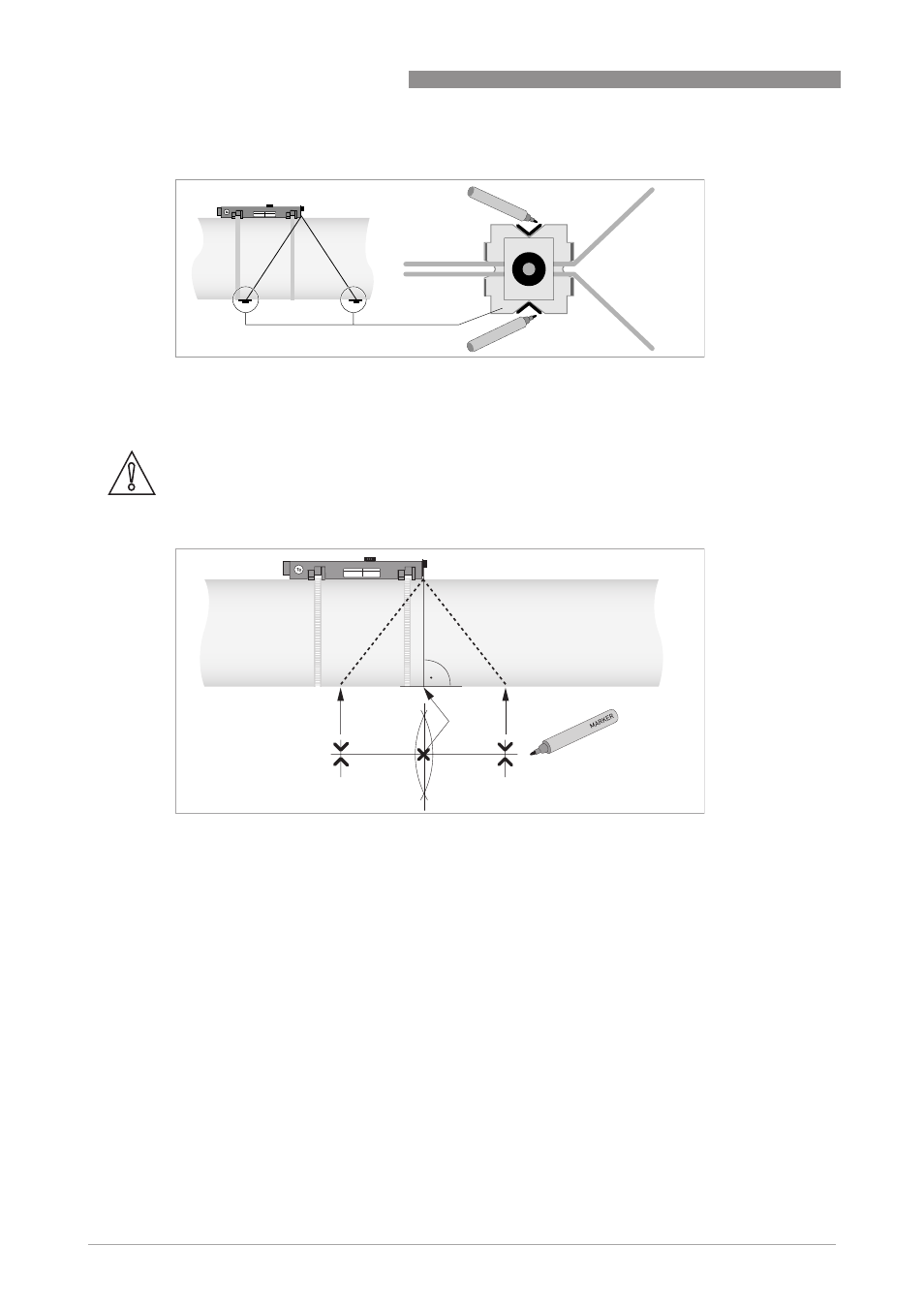

иcyнoк 5-7: Нанесите на трубопроводы отметку V.
Потяните пластину V-образной формы в сторону вниз по течению как можно дальше. Следите за тем, чтобы кабели ни с чем не
сталкивались. Нанесите на трубопровод две отметки V.
Выполните аналогичные действия в направлении вверх по течению.
Осторожно!
Повторно выполните описанное выше действие, чтобы убедиться, что определена одна и та же
точка.
P
иcyнoк 5-8: Нанесение отметки в противоположном положении
Рассчитайте середину установочной линии между 4-мя V-образными отметками, как показано на рисунке.
