Электрический монтаж
4
35
OPTISONIC 6300
www.krohne.com
10/2011 - 4001688601 - MA OPTISONIC 6300 R01 ru
4.3.2
Сигнальный кабель и источник питания электронного конвертора
100…230 B
перем. тока (-15% / +10%)
• Соедините провод защитного заземления (PE) источника питания от сети с отдельной клеммой в
клеммном отсеке электронного конвертора.
• Соедините провод под напряжением с клеммой L, а нейтральный провод с клеммой N.
24 B
перем./пост. тока (-15% / +10%)
• Для обеспечения правильного хода процесса измерения соедините функциональное заземление
(FE)
с отдельной вилочной зажимной клеммой в клеммном отсеке электронного конвертора.
• В случае подключения к источнику сверхнизкого функционального напряжения следует
обеспечить наличие устройства защитного разделения (PELV) (VDE 0100 / VDE 0106 и/или IEC
364 / IEC 536,
или соответствующие региональные требования).
Информация!
Клеммы питания в клеммном отсеке оборудованы дополнительными откидными крышками для
защиты от случайного контакта.
Опасность!
Заземление устройства следует выполнять в соответствии с предписаниями и инструкциями в
целях обеспечения защиты обслуживающего персонала от поражения электрическим током.
P

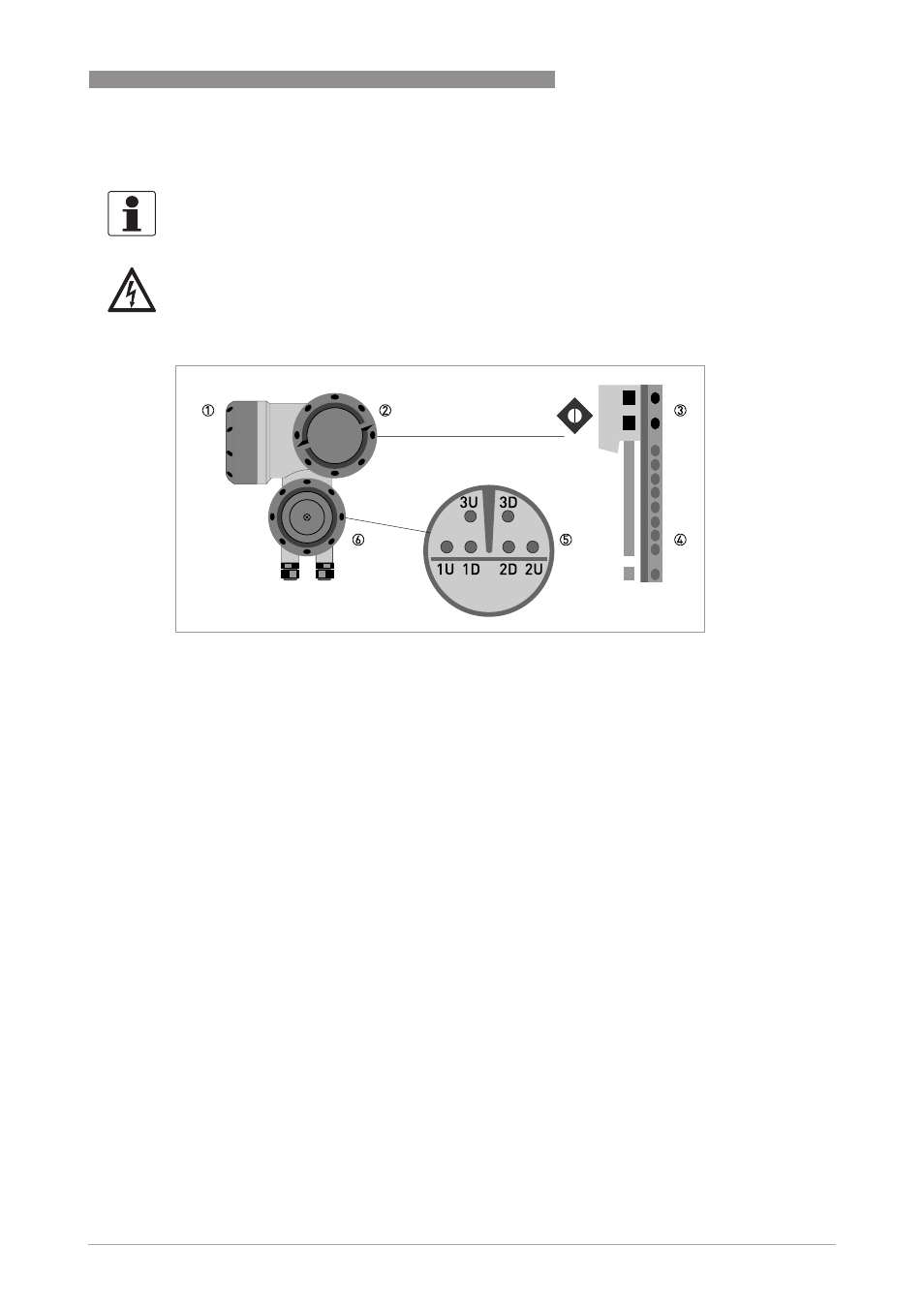

иcyнoк 4-6: Устройство прибора (полевая версия)
1 Крышка для электронной части
2 Крышка клеммного отсека для источника питания и входов/выходов
3 Кабельный ввод для источника питания
4 Кабельный ввод для входов/выходов
5 Кабельный ввод для измерительного кабеля
6 Крышка клеммного отсека измерительного датчика
