Монтаж
3
19
OPTISONIC 6300
www.krohne.com
10/2011 - 4001688601 - MA OPTISONIC 6300 R01 ru
3.5.1
Вход, выход и рекомендуемая площадка для установки
3.5.2
Горизонтальные участки трубопровода большой длины
• Выполняйте монтаж на участке трубы с небольшим подъемом.
• Если это невозможно, обеспечьте достаточную скорость потока для предотвращения скопления
воздуха, газа или паров в верхней части трубы.
• На частично заполненных трубах накладной расходомер будет отображать неправильные
показания расхода или измерение будет невозможно.
P

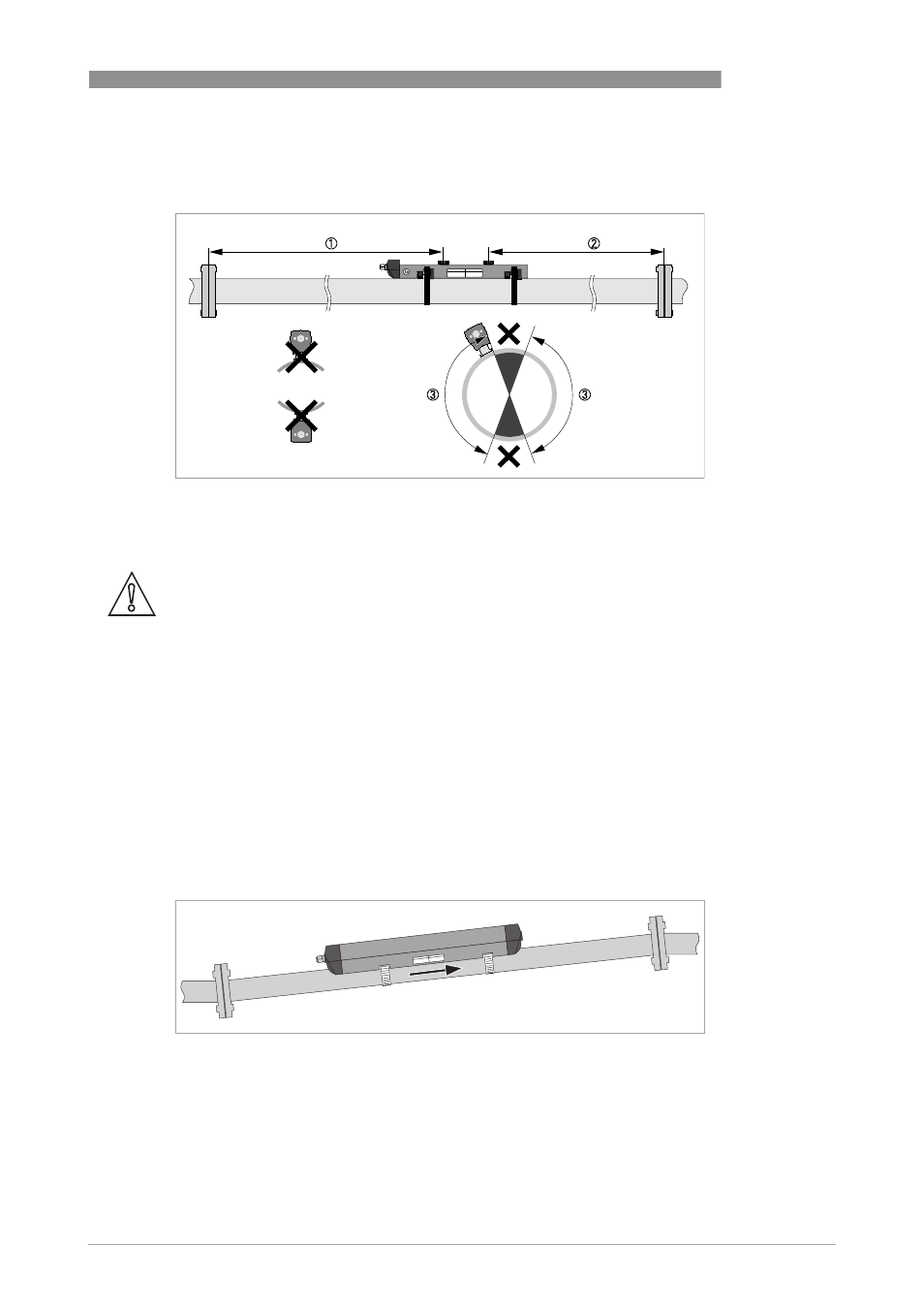

иcyнoк 3-1: Вход, выход и рекомендуемая площадка для установки
1 Мин. 10 DN
2 Мин. 5 DN
3 OK, 120°
Осторожно!
Специально для версий XT (высокие температуры):
• Всегда монтируйте датчик на участке трубы без изоляции. При необходимости удалите
изоляцию!
• Для радиуса изгиба кабеля и клеммной коробки необходимо очистить от изоляции
дополнительный участок трубы длиной 10 см / 4".
• Всегда используйте защитные перчатки.
P
иcyнoк 3-2: Горизонтальные участки трубопровода большой длины
