Электрический монтаж
4
33
OPTISONIC 6300
www.krohne.com
10/2011 - 4001688601 - MA OPTISONIC 6300 R01 ru
4.3
Электрические присоединения
Измерительный датчик подключается к электронному конвертору с помощью одного сигнального
кабеля.
4.3.1
Сигнальный кабель к измерительному датчику
Осторожно!
Для обеспечения бесперебойной работы используйте сигнальные кабели, которые входят в
комплект поставки, во всех случаях без исключения.
P

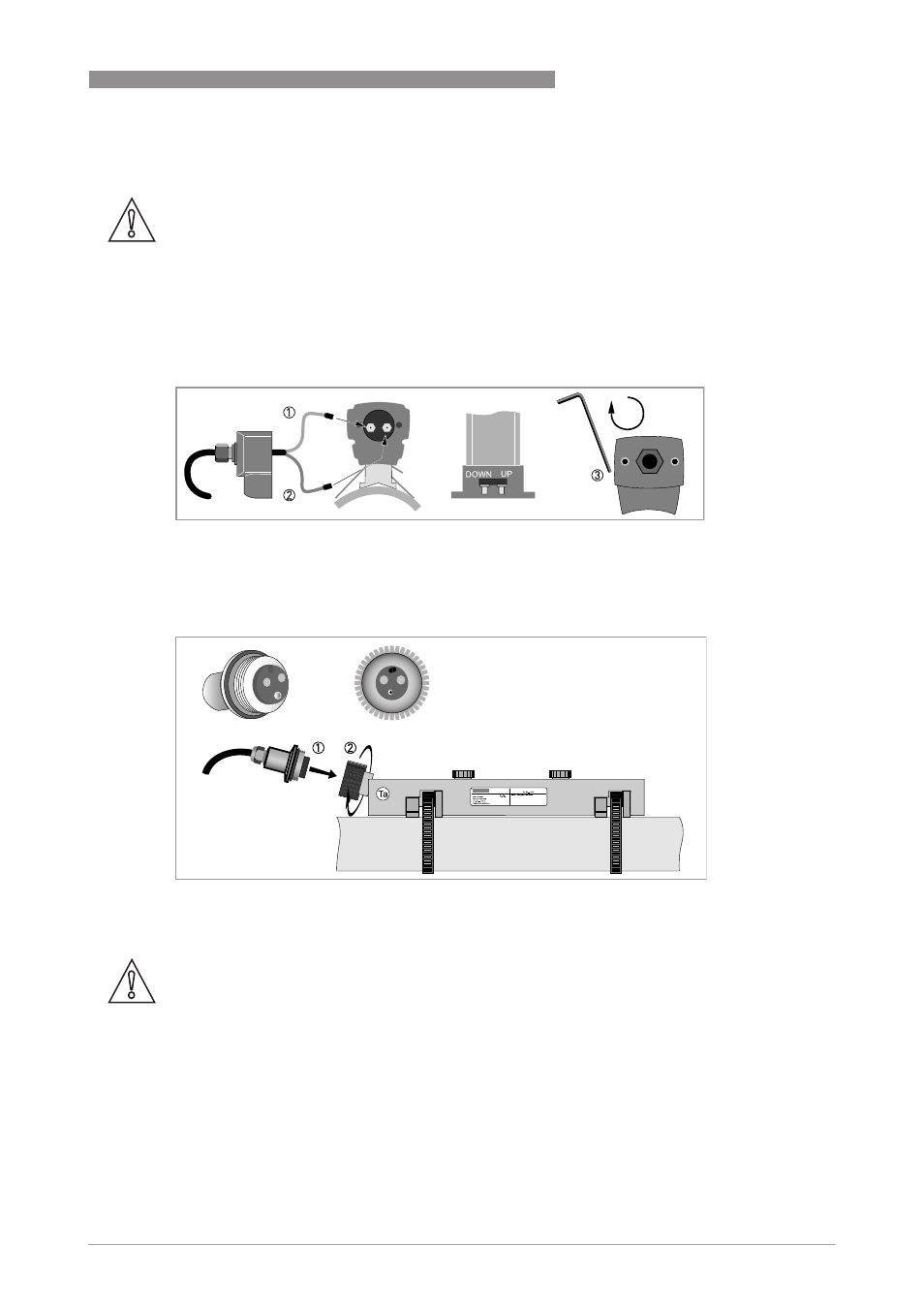

иcyнoк 4-3: Подключение сигнального кабеля к направляющей (версии малого или среднего размера)
1 Подключите кабель зеленого цвета к "ВНИЗ"
2 Подключите кабель синего цвета к "ВВЕРХ"
3 Для фиксации колпачка поворачивайте винты по часовой стрелке
P
иcyнoк 4-4: Подключение сигнального кабеля для версии из нержавеющей стали / версии XT.
1 Вставьте разъем.
2 Поворачивайте ручку для фиксации разъема.
Осторожно!
Для версий XT: убедитесь в том, что сигнальный кабель защищен от высокой температуры
защитной муфтой длиной 1 метр / 40".
