Электрический монтаж
38
OPTISONIC 6300
www.krohne.com
10/2011 - 4001688601 - MA OPTISONIC 6300 R01 ru
4.5
Базовая версия входов и выходов
Для обеспечения связи с внешними устройствами электронный конвертор оборудован несколькими
входами / выходами, доступ к которым можно получить в клеммном отсеке. Чтобы получить доступ к
клеммным отсекам, следует открутить крышку.
Входы / выходы гальванически изолированы друг от друга и от других входных и выходных цепей.
• Активный вход/выход: электронный конвертор UFC 300 является источником питания
• Пассивный вход/выход: требуется внешний источник питания
Состав базового входа/выхода:
• 1 токовый выход,
• 1 импульсный выход,
• 1 выход состояния,
• 1 вход управления.
Импульсный выход также может быть настроен как выход состояния. Один из выходов состояния
можно настроить как управляющий вход.
P

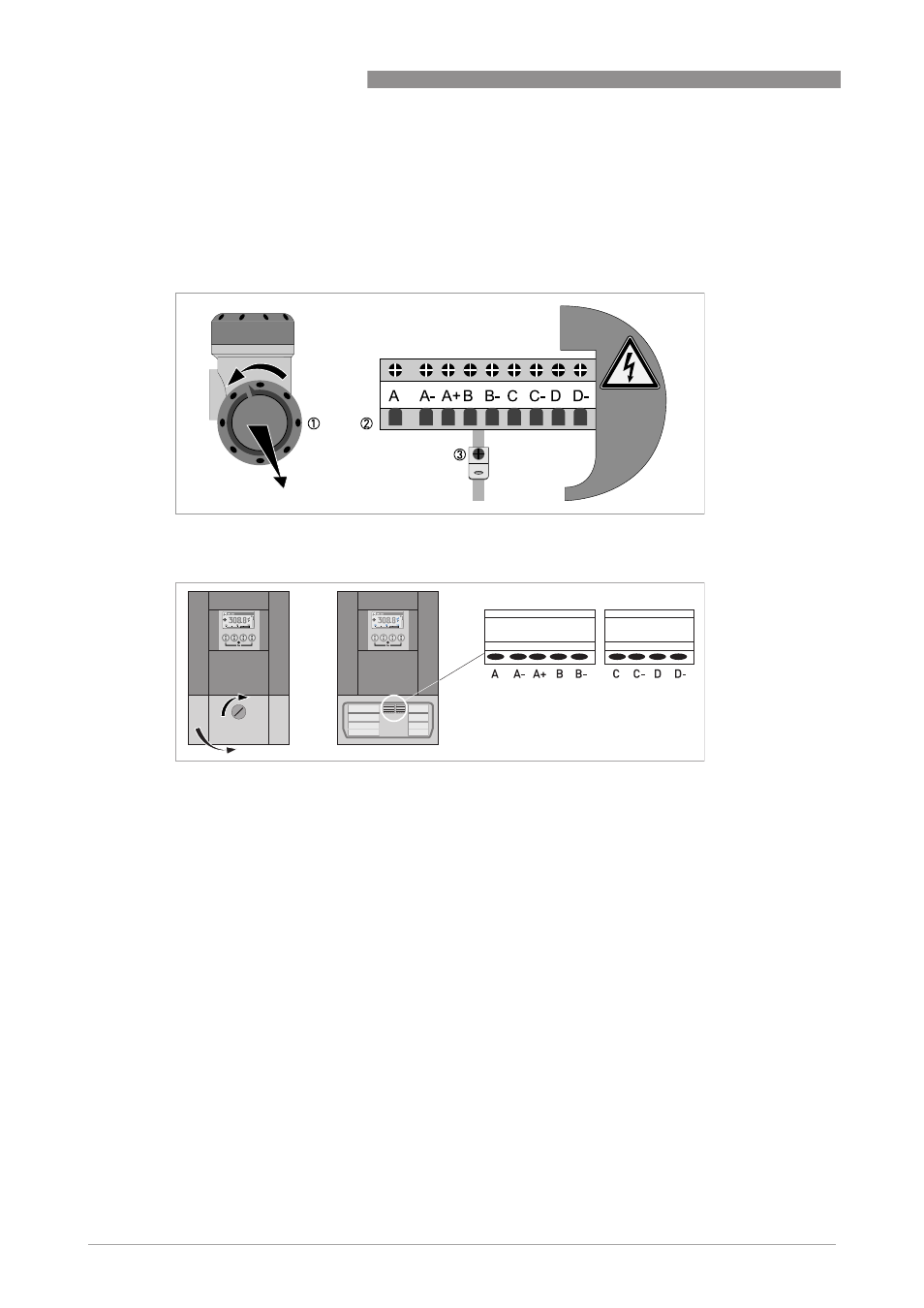

иcyнoк 4-8: Клеммы входа/выхода корпуса в полевом исполнении
P
иcyнoк 4-9: Клеммы входа/выхода корпуса в исполнении для настенного монтажа
