5.1
Общие указания по программированию параметров
Human Machine Interface (HMI):
P

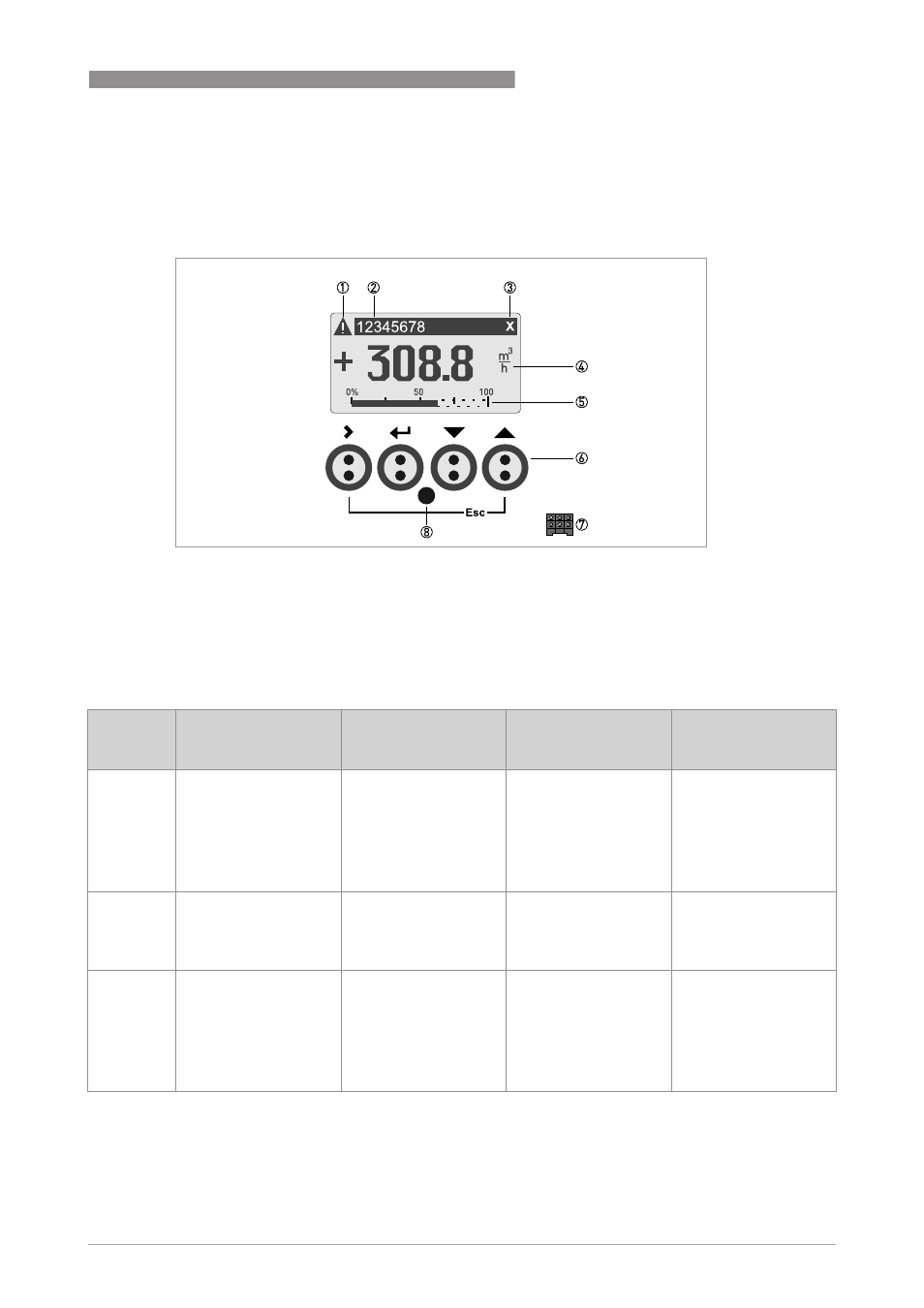

иcyнoк 5-1: Дисплей и элементы управления (Пример: отображение расхода и двух других измеряемых параметров)
1 Отображение возможного сообщения о состоянии в списке сообщений
2 Номер позиции (отображается только в том случае, если он был ранее введен оператором)
3 Отображается при активации кнопки
4 1-й измеряемый параметр отображается в крупном виде
5 Отображение в виде гистограммы
6 Кнопки (в таблице ниже приведены функции и пояснения к ним)
7 Интерфейс шины GDC (присутствует не на всех версиях электронного конвертора)
8 Инфракрасный датчик (имеется не на всех версиях электронного конвертора)
Кнопка
Режим измерения
Режим настройки
Режим выбора подменю
или функции
Режим выбора
параметра или
изменения данных
>
Переключение из
режима измерения в
режим настройки;
удерживайте кнопку в
течение 2,5 с, после
этого отобразится
раздел меню "Быстрый
старт"
Вход в режим
настройки, после этого
отобразится 1-е
подменю
Доступ к
отображенному
подменю или функции
Для изменения
цифровых значений
последовательно
перемещайте курсор
(
выделен синим
цветом) на одну
позицию вправо
^
Перезагрузка дисплея
Возврат в режим
измерения с
отображением окна
сохранения данных
Нажав от 1 до 3 раз,
вернетесь в режим
настройки; все
изменения
сохраняются
Возврат к
предыдущему
подменю или функции;
все изменения
сохраняются
↓ или ↑
Переключение между
экранами дисплея:
измеряемое
значение 1 + 2, экран
тренда и экран
(
экраны) состояния
Выбор раздела меню
Выбор раздела
подменю или функции
Для выбора числа,
единицы измерения,
параметра и
перемещения
десятичного знака
используйте,
выделенный синим
цветом, курсор
