12- отведений
9650-0215-29 12- отведений - 3

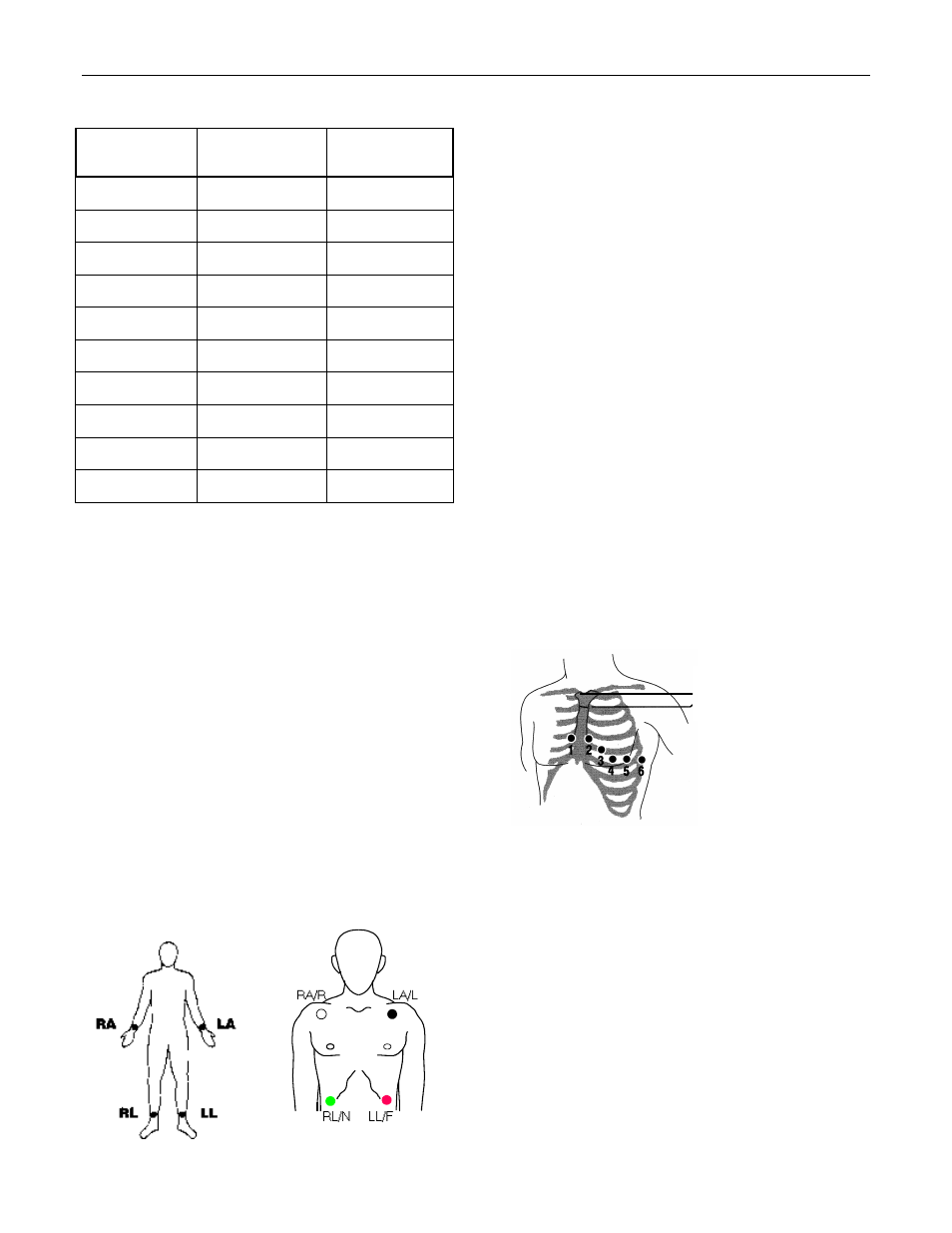

Наложение электродов
Местополо-
жение Маркировка
AHA Маркировка
МЭК
Правая рука RA (белый) R (красный)
Левая рука LA (черный) L (желтый)
Правая нога RL (зеленый) N (черный)
Левая нога LL (красный) F (зеленый)
Грудь V1 C1
Грудь V2 C2
Грудь V3 C3
Грудь V4 C4
Грудь V5 C5
Грудь V6 C6
Наложите электроды на пациента. Следует
подсоединить все электроды. Для хорошего качества
сигналов важна правильная подготовка кожного покрова
и использование исправных электродов.
В случае необходимости подготовьте кожные покровы
пациента к наложению электродов:
 Сбрив или срезав излишний волосяной покров на
месте фиксации электрода. Не размещайте
электроды на сухожилиях и главных мышцах.
 Протрите жирную кожу салфеткой со спиртом.
 Энергично вытрите протертое место досуха.
Для снятия ЭКГ в 12 отведениях с находящегося в покое
пациента компания ZOLL рекомендует размещать
электроды на щиколотках и запястьях. Если пациент не
может оставаться неподвижным по причине дрожи,
мышечных сокращений или движения транспортного
средства, в котором он находится, часто можно получить
лучшие результаты, если разместить все электроды на
груди пациента (Расположение электродов для
конечностей схематично представлено на двух рисунках
ниже.
Предсердечные электроды расположите следующим
образом:
V1: Четвертая межреберная зона, с правой стороны
грудной дуги.
V2: Четвертая межреберная зона, с левой стороны
грудной дуги.
V3: Пятое ребро, между электродами V2 и V4.
V4: Пятое межреберная зона, с левой стороны
среднеключичной линии.
V5: Левая передняя подмышечная линия, на уровне V4.
V6: Левая срединная линия, на том же уровне по
высоте, что и V4 и V5.
Нахождение положения электрода V1 (четвертая
межреберная зона) является критически важным, так как
он
является точкой отсчета для нахождения
местоположения других грудных электродов. Для
определения положения электрода V1:
1. Положите палец на верхнюю точку яремной вырезки
(см. рисунок ниже).
2. Медленно сдвиньте палец вниз примерно на 1,5
дюйма (3,8 см), пока не почувствуете легкий выступ
или приподнятость. Это, так называемый угол
Лойуса, место, где рукоятка соединяется с телом
грудины.
3. Найдите второе межреберное пространство с
правой стороны сбоку и снизу от угла Лойуса.
4. Сдвиньте палец вниз еще на две межреберных зоны
до четвертой межреберной зоны, вы нашли
местоположение электрода V1.
Обратите внимание: при снятии ЭКГ с пациентки
женского пола электроды V3-V6 размещают под грудью,
а не на груди.
Угол Лойуса
Яремная вырезка
