ВКЛАДЫШ ПО ОПЦИАМ
9650-0215-29 12- отведений - 8
Итоговые отчеты ЭКГ в 12 отведениях
Данные ЭКГ в 12 отведениях распечатываются сразу же после снятия ЭКГ в следующем порядке:
1. Кривые ЭКГ в 12 отведениях
2. Информация о пациенте
3. Анализ ЭКГ с использованием программы анализа 12 SL от компании GE Medical Systems Information Technologies
(если предусмотрено)
4. Матрица измерений (если предусмотрено)
См. примеры на рисунках внизу согласно вышеуказанной нумерации 1, 2, и 4.
Дополнительно пользователь может настроить прибор на распечатку срединных комплексов в формате 4x3 или
стандартных данных в формате 2x6 для факсов. (См. Руководство по настройке дефибрилляторов М Series, P/N 9650-
0201-29).
Кривые ЭКГ в 12 отведениях
ВНИМАНИЕ
На анализ результатов ЭКГ в программе 12SL может повлиять плохое качество данных ЭКГ. Если система отмечает
плохое качество данных, перед результатами анализа ЭКГ появится сообщение: “Плохое качество данных, анализ ЭКГ
может быть неверен". Распечатка этого сообщения указывает на то, что результаты анализа недостоверны. Проверьте, не
выдается ли сообщение “ОТВ. ОТКЛ.” и нет ли других источников помех, исправьте ситуацию и снова снимите ЭКГ. Врач-
специалист должен проверить и подтвердить результаты компьютерного анализа кривой ЭКГ.

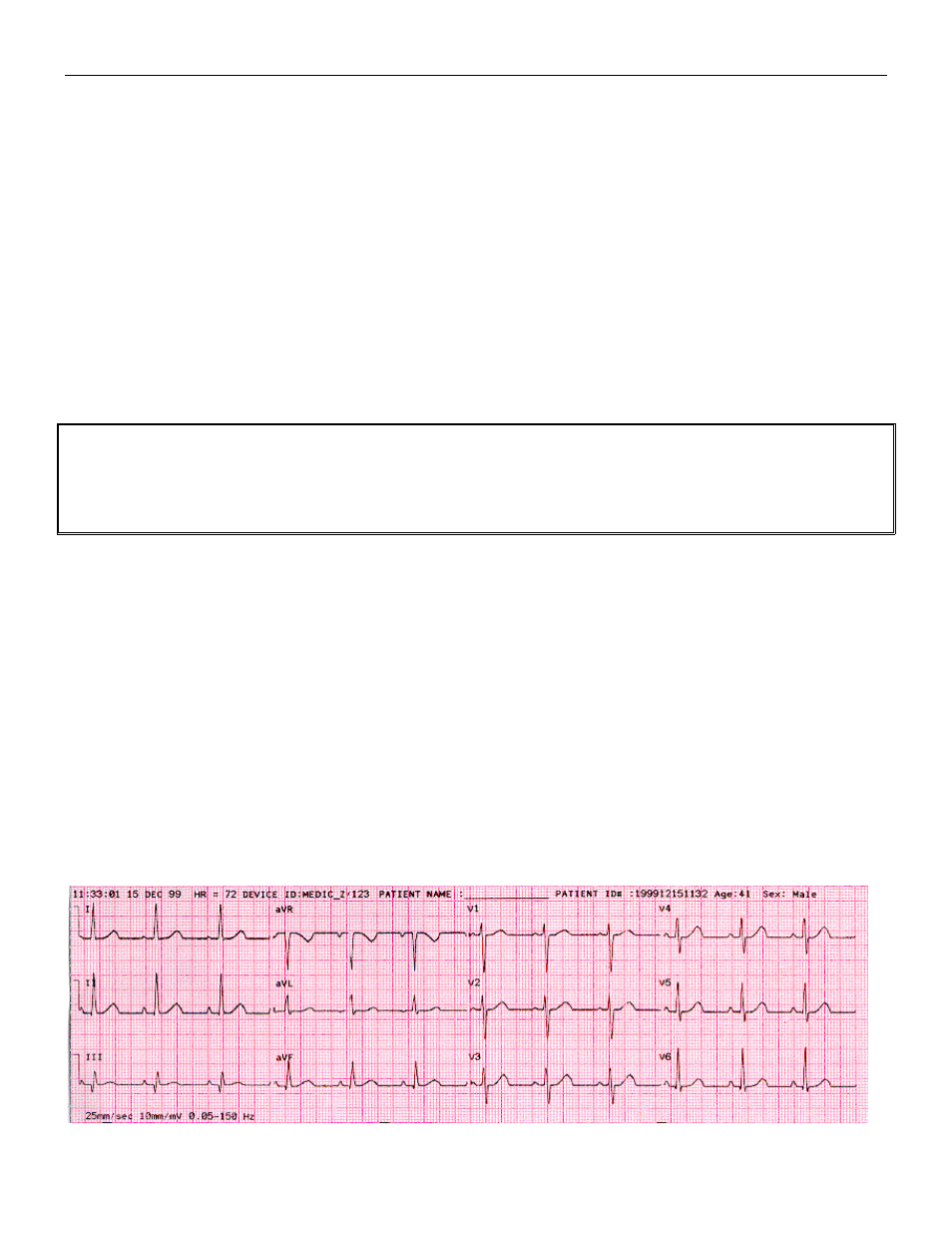

Формат 4x3
По умолчанию данные регистрации ЭКГ в 12 отведениях за 10 секунд распечатываются в формате 4x3 с разделением на 4
сегмента по 2,5 секунды. Каждый сегмент длительностью 2,5 секунды показывает данные ЭКГ для одного набора из трех
электродов (см. рисунок). Можно настроить отчет либо на стандартный режим печати, либо на режим печати Cabrera.
Калибровочные импульсы по 1 мВ распечатываются в начале отчета для каждого канала данных. Можно также настроить
прибор M Series на распечатку данных ЭКГ за 5, 7,5 или 10 секунд для каждого набора электродов. Если задать настройку
5, 7,5 или 10 секунд, прибор M Series распечатывает данные за тот же период времени (5, 7,5 или 10 секунд) для каждого
набора электродов ЭКГ; дефибриллятор M Series не представляет данные ЭКГ за 5, 7,5 или 10 секунд в формате с
разбивкой по сегментам по 2,5 секунды (эта опция доступна только в распечатках в формате 4x3 в реальном масштабе
времени и не относится к отчетам или к данным, сохраненным на карте данных).
Информацию по изменению настройки по умолчанию можно найти в Руководстве по настройке дефибриллятора М
Series, P/N 9650-0201-29.
Стандартная распечатка сигналов 12 электродов всегда распечатывается в формате 4x3, если не задана другая
настройка.
1
ые 2,5 сек ЭКГ 2 ые 2,5 сек ЭКГ 3 ие 2,5 сек ЭКГ 4 ые 2,5 сек ЭКГ
