Инструкция по эксплуатации CHIEF LTA Series
Страница 17
Инструкции по установке
17

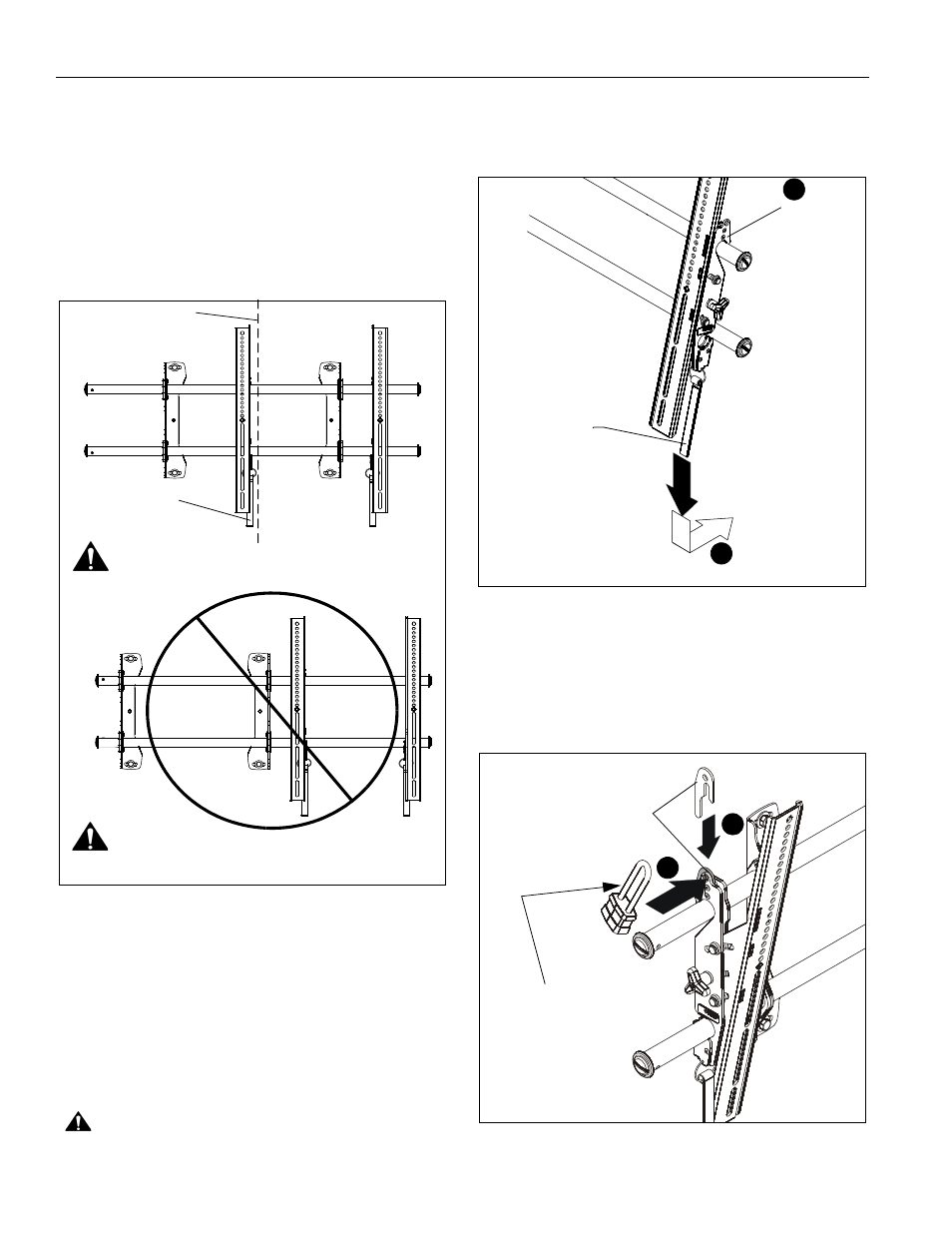

Установка экрана в настенную систему крепления
1.
Отрегулируйте длину крепежной ленты Velcro®
(при необходимости) так, чтобы она не выступала
за нижний край экрана. (См. рис. 7)
ПРИМЕЧАНИЕ.
ЗАПРЕЩЕНО размещать оба соединительных
кронштейна по одну сторону от настенного
монтажного кронштейна. (См. рис. 7)
ПРИМЕЧАНИЕ.
ЗАПРЕЩЕНО размещать оба соединительных
кронштейна по одну сторону от средней линии
настенной системы крепления! (См. рис. 7)
рис. 7
2.
Повесьте верхние скобы соединительных кронштейнов
на верхнюю рейку системы крепления. (См. рис. 8)
ПРИМЕЧАНИЕ.
Первоначально экран устанавливается на
некотором расстоянии от стены (как при
использовании выдвижной опоры), чтобы
облегчить доступ к кабелю.
3.
Установите экран и рейки в положение, нужное для
просмотра изображения.
4.
Проложите кабели между стеной и рейками
ВНИМАНИЕ.
ЗОНЫ ЗАЩЕМЛЕНИЯ! Следите за тем, чтобы
пальцы, руки и кабели не попадали в зоны защемления.
5.
Потяните крепежные ленты вниз и заверните их к стене —
таким образом вы прикрепите соединительные кронштейны
к нижней рейке и зафиксируете нижний край экрана в системе
крепления. (См. рис. 8)
рис. 8
Запирание крепления (необязательно)
1.
Установка на крепление дополнительной защитной скобы
(S или T). (См. рис. 9)
2.
Установка висячего замка (не входит в комплект) для полной
безопасности.
рис. 9
ЗАПРЕЩЕНО размещать оба соединительных
кронштейна по одну сторону от настенных
Крепежная лента
ЗАПРЕЩЕНО размещать оба соединительных
кронштейна по одну сторону от средней
Средняя линия (CL)
линии (CL) настенной системы крепления
монтажных кронштейнов!
(Экран не показан для большей наглядности)
2
5
Верх
Скоба
Крепежная лента
(S)
1
2
(Показана модель LTA)
Диаметр скобы висячего замка:
Мин.: 6,3 мм (1/4”)
Макс.: 7,9 мм (5/16”)
