Инструкции по установке
14
УСТАНОВКА
Крепления LSA/LTA предназначены для монтажа на голую
бетонную стену толщиной 8", голую бетонную стену из бетонных
блоков 8"x8"x16" или на деревянные стойки 2" x 4" (16" между
центрами), покрытые листами гипсокартона максимальной
толщиной 5/8". В модели LTA используются кронштейны, которые
позволяют наклонять телевизор. В модели LSA используются
неподвижные кронштейны, которые удерживают телевизор в
вертикальном положении.
Определение места для монтажа
ПРЕДУПРЕЖДЕНИЕ. НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ
СТАТЬ ПРИЧИНОЙ ПАДЕНИЯ КРОНШТЕЙНА И ПРИВЕСТИ
К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ
ОБОРУДОВАНИЯ! Лица, выполняющие установку, обязаны
убедиться, что строительная конструкция в месте монтажа
системы крепления может выдержать пятикратный вес системы
LTA или LSA, а также, что общий вес оборудования не
превышает 200 фунтов (90,7 кг).
ПРИМЕЧАНИЕ. Дальнейшие инструкции см. в разделе Установка
на деревянную каркасную стену или в разделе
Установка на бетонную стену.
Установка на деревянную каркасную стену
1. Определите середину телевизионного экрана и место его
расположения на стене.
2. Найдите ближайшие стойки каркаса слева и справа от
выбранного места.
ПРИМЕЧАНИЕ. Если место расположения экрана находится как
раз над стойкой каркаса, используйте эту стойку
и стойку слева или справа от нее.
3. Совместите ромбовидное отверстие на кронштейне с отметкой
середины экрана, чтобы определить середину по вертикали.
(См. рис. 1)
4. Отмерьте 15,24 см вверх от средней линии и отметьте место
верхнего монтажного отверстия.

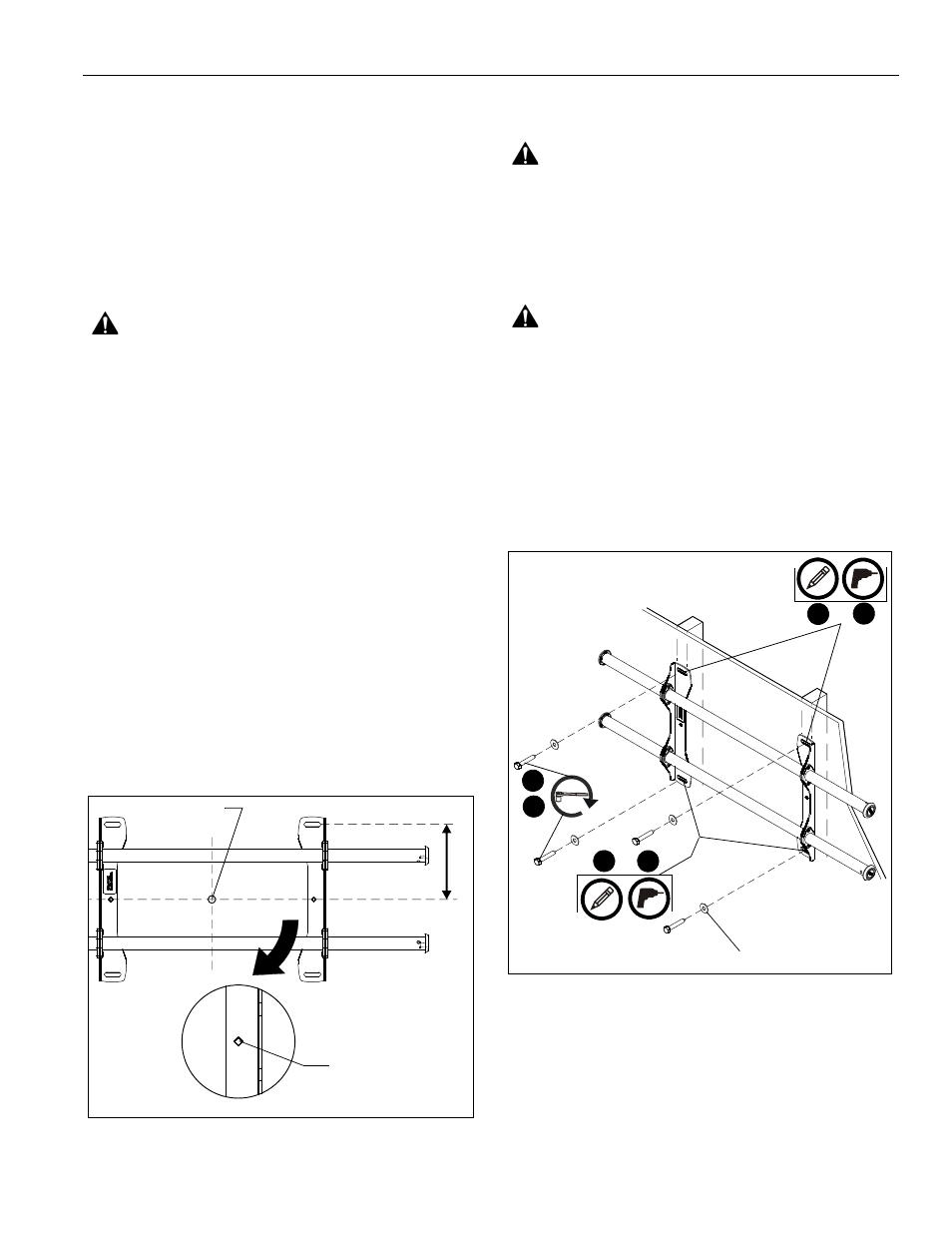

рис. 1
5. При помощи уровня сделайте на стене отметки на каждой
из стоек каркаса там, где будут расположены верхние
монтажные отверстия. (См. рис. 2)
ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ! РАЗРЕЗАНИЕ ИЛИ
ПРОСВЕРЛИВАНИЕ ПРОВОДА ИЛИ КАБЕЛЯ МОЖЕТ
ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ,
СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед сверлением отверстий
или установкой крепежных элементов ОБЯЗАТЕЛЬНО
убедитесь в том, что в месте установки нет электрических
проводов и кабелей.
ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА!
РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ГАЗОВОЙ ТРУБЫ
МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ
ЧИСЛЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед резкой,
сверлением отверстий или установкой крепежных элементов
ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет
газовых, водопроводных, канализационных или других труб.
6. Просверлите в каждой стойке каркаса одно направляющее
отверстие диаметром 5,5mm (7/32").
7. С помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) прикрепите верхнюю часть крепления
к стене. (См. рис. 2)
рис. 2
8. Отметьте точки размещения нижних монтажных отверстий
и убедитесь в том, что эти точки расположены на стойках
каркаса. (См. рис. 2)
9. Просверлите направляющие отверстия диаметром 5,5mm
(7/32")
в местах, отмеченных для нижних монтажных отверстий.
(См. рис. 2)
10. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) прикрепите крепление через нижние
монтажные отверстия. (См. рис. 2)
Центр экрана
6"
Середина кронштейна
по вертикали
8 9
5 6
(QB) x 4
7
10
(QC) x 4
