11. Сдвиньте рейки к предполагаемому центру экрана.
Установка на бетонную стену
1. Определите середину телевизионного экрана и место его
расположения на стене.
2. Совместите ромбовидное отверстие на кронштейне с отметкой
середины экрана, чтобы определить середину по вертикали.
(См. рис. 1)
3. Отмерьте 15,24 см вверх от средней линии и отметьте место
верхнего монтажного отверстия. (См. рис. 1)
4. При помощи уровня сделайте на стене отметки в местах
размещения верхних монтажных отверстий. (См. рис. 3)
ВНИМАНИЕ. РАССТОЯНИЕ ПО ГОРИЗОНТАЛИ МЕЖДУ
НАСТЕННЫМИ КРОНШТЕЙНАМИ ДОЛЖНО БЫТЬ НЕ
МЕНЕЕ 30,48 СМ. Размещайте монтажные кронштейны не
ближе 30,48 см друг от друга.
ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ! РАЗРЕЗАНИЕ ИЛИ
ПРОСВЕРЛИВАНИЕ ПРОВОДА ИЛИ КАБЕЛЯ МОЖЕТ
ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ,
СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед сверлением отверстий
или установкой крепежных элементов ОБЯЗАТЕЛЬНО
убедитесь в том, что в месте установки нет электрических
проводов и кабелей.
ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА!
РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ГАЗОВОЙ ТРУБЫ
МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ
ЧИСЛЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед резкой,
сверлением отверстий или установкой крепежных элементов
ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет
газовых, водопроводных, канализационных или других труб.

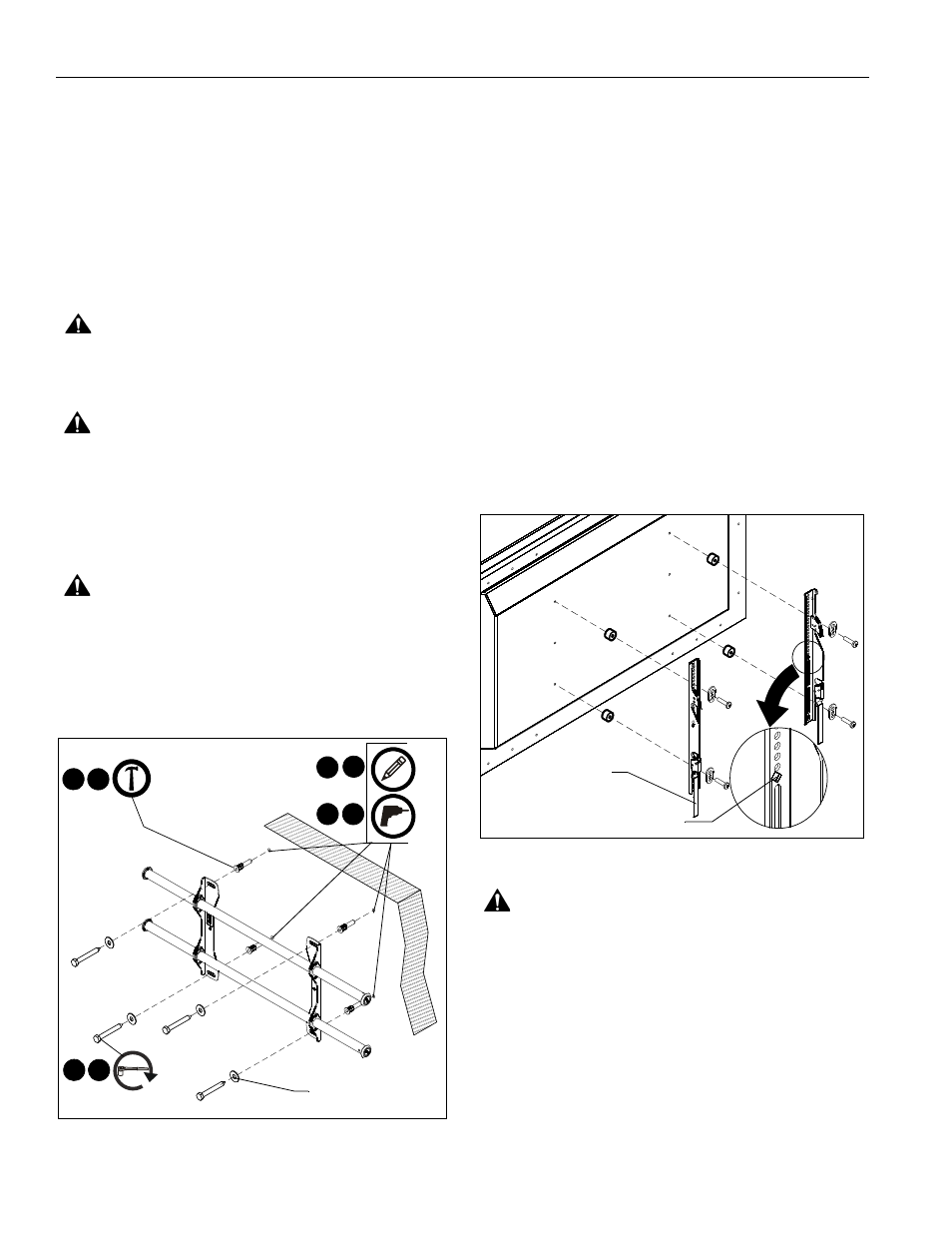

рис. 3
5. На каждой отметке просверлите одно направляющее
отверстие диаметром 7,9mm (5/16").
6. Забейте молотком дюбели (QA) в каждое направляющее
отверстие.
7. С помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) прикрепите верхнюю часть крепления
к дюбелям в стене.
8. Отметьте точки размещения нижних монтажных отверстий.
(См. рис. 3)
9. Просверлите в отмеченных местах по одному направляющему
отверстию. (См. рис. 3)
10. Забейте молотком дюбели (QA) в каждое направляющее
отверстие.
11. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) прикрепите крепление через нижние
монтажные отверстия. (См. рис. 3)
12. Сдвиньте рейки к предполагаемому центру экрана.
Крепление соединительных кронштейнов к телевизору
1. Совместите центр соединительного кронштейна со средней
линией экрана. (см. рис. 4)
ПРИМЕЧАНИЕ. Ромбовидное отверстие в соединительном
кронштейне соответствует центру кронштейна.
рис. 4
ПРЕДУПРЕЖДЕНИЕ. НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ
СТАТЬ ПРИЧИНОЙ ПАДЕНИЯ МОНИТОРА И ПРИВЕСТИ
К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ
ОБОРУДОВАНИЯ! Использование винтов несоответствующего
размера может привести к повреждению монитора. Винты
соответствующего размера легко завинчиваются в монтажные
отверстия монитора и входят в них полностью. Если необходимо
использовать втулки, выберите более длинные винты того
же диаметра.
2. Достаньте из пакета с фурнитурой (A-N) винты
соответствующего размера, втулки (при необходимости) и
универсальные шайбы и прикрепите соединительные
кронштейны к тыльной стороне экрана. (См. рис. 4)
8
5
6
4
9
x4
(QA) x 4 10
7 11 (QC) x 4
(QB) x 4
Центр соединительного
Крепежная лента
кронштейна
