Инструкции по установке
16
Перестановка соединительных кронштейнов
(дополнительная возможность)
Если в ходе установки возникает необходимость изменить
положение соединительных кронштейнов, это можно сделать
несколькими способами.
1.
Кронштейны можно сдвинуть горизонтально в ту или другую
сторону относительно точки крепления. (См. рис. 5)
2.
Левый и правый соединительные кронштейны можно поменять
местами, используя регуляторы, расположенные с внутренней
стороны соединительных кронштейнов модели LTA.
(См. рис. 5)

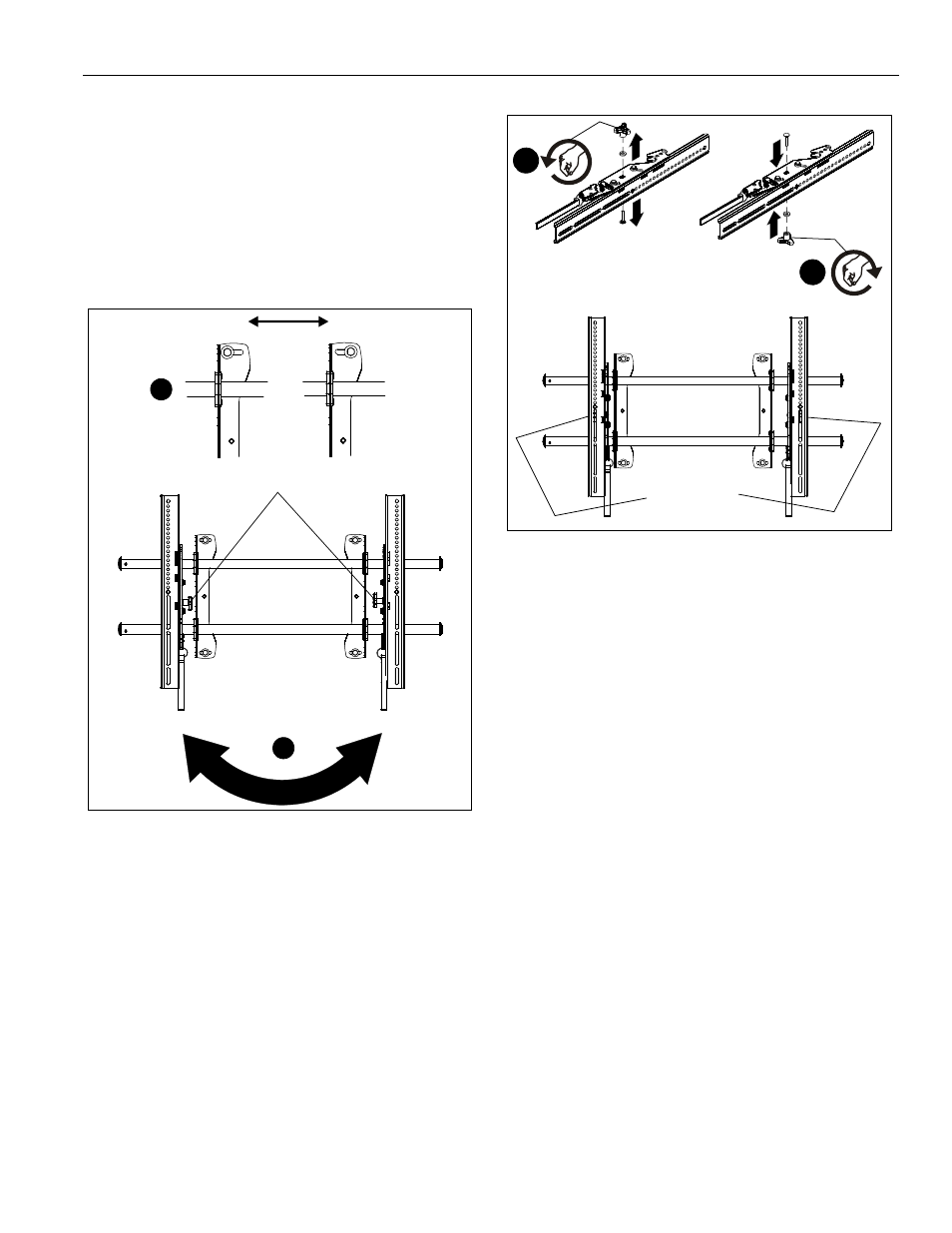

рис. 5
3.
Если необходимо поменять местами соединительные
кронштейны, измените положение регуляторов наклона
на соединительных кронштейнах. (См. рис. 6)
a.
Снимите монитор с системы крепления.
b.
Снимите соединительные кронштейны с монитора.
c. Крепко удерживайте правый соединительный кронштейн
в горизонтальном положении, чтобы втулки оставались
неподвижными.
d.
Снимите регулятор и шайбу и отвинтите винт.
e. Установите регулятор, винт и шайбу в обратном порядке
с другой стороны кронштейна так, чтобы регулятор
оказался с внутренней стороны.
f.
Установите правый соединительный кронштейн с левой
стороны настенной системы крепления.
g. Повторите действия, описанные в пунктах 3c–3f, для левого
соединительного кронштейна.
рис. 6
1
2
Регуляторы
3d
3e
Переставьте регуляторы на
внешнюю сторону
кронштейнов
