Справочное руководство по управлению
Операции в данном руководстве описаны в основном применительно к пульту дистанционного управления, но их можно
выполнять и на основном блоке, если имеются в виду те же самые органы управления.
ª Общие сведения
[A]
Окно-инфракрасного приёмника сигналов
дистанционного управления
[B]
Кнопка включения
питания
(
Í
/I)
Нажмите [
Í/I], чтобы перевести включенное устройство
в режим ожидания или наоборот. В режиме ожидания
устройство остается подключенным к сети переменного
тока.
[C]
Дисплей
[D]
Кнопка MUSIC WITH PICTURE ........................ (
lстр. 93)
ª Секция VHS
(1) Кнопка извлечения кассеты (
<EJECT)....... (
lстр. 64)
(2) Кнопка TAPE REFRESH................................... (
lстр. 67)
(3) Кнопки переключения каналов
(вверх/вниз) (CH
IJ) .............................. (lстр. 65, 66)
(4) Кнопка записи/
записи OTR (
¥REC/OTR) ......................... (
lстр. 66, 67)
(5) Кассетный отсек
(6) Кнопка скоростная перемотка назад
(
6JET REW) ....................................................(
lстр. 64)
(7) Кнопка простое воспроизведение программ
(PROG PLAY) .................................................... (
lстр. 71)
(8) Кнопка записи по таймеру (TIMER REC
) (
lстр. 68)
(9) Разъемы входа AV2 IN (АУДИО/ВИДЕО) ......(
lстр. 67)
(10) Кнопки быстрой перемотки и обратной
перемотки (
6/REW FF/5, 6 5) ........... (lстр. 64)
(11) Кнопка STOP
∫ (стоп).......................................(
lстр. 64)
(12) Кнопка PLAY
1 (воспроизведения) ..............(
lстр. 64)
ª Секция DVD
(1) Лоток для дисков
(2) Кнопка открывания и закрывания лотка
для дисков (OPEN/CLOSE
<)...........................(
lстр. 76)
(3) Кнопка STOP
∫ (стоп).......................................(
lстр. 76)
(4) Кнопка PLAY
1 (воспроизведения) ..............(
lстр. 76)
(5) Кнопка PROGRESSIVE.....................................(
lстр. 63)
(6) Кнопка QUICK REPLAY....................................(
lстр. 78)
ª Общие сведения
[A]
Основной дисплей
≥Текущее время/Счетчик записи и воспроизведения VHS/
Время начала записи по таймеру/Смешанные сообщения и др.
[B]
Основной дисплей
≥Счетчик воспроизведения диска/Время окончания
записи по таймеру/Тип диска (
lстр. 55)/Смешанные
сообщения и др.
ª Секция VHS
(1) Индикатор выбора VHS
≥Светится, когда используется секция VHS. Мигает
примерно в течение 5 секунд непосредственно после
того, как сделан выбор.
(2) Операционный статус секции VHS
≥Светится, если вставлена кассета.
≥Мигает при попытке выполнить запись или запись по
таймеру при отсутствии кассеты.
≥Графически обозначает состояние
воспроизведения.
Вращается: воспроизведение
В покое:
пауза
(3) Индикатор записи программы по таймеру ...(
lстр. 68)
(4) Индикатор скорости ленты ...........................(
lстр. 66)
(5) Индикатор записи ............................................(
lстр. 66)
(6) Дисплей каналов..............................................(
lстр. 66)
(7) Индикатор повторного воспроизведения ....(
lстр. 64)
ª Секция DVD
(1) Индикатор выбора DVD
≥Светится, когда используется секция DVD. Мигает
примерно в течение 5 секунд непосредственно после
того, как сделан выбор.
(2) Операционный статус секции DVD
≥Светится, если вставлен диск.
≥Графически обозначает состояние
воспроизведения.
Вращается: воспроизведение
В покое:
пауза
(3) Режим представления в зоне основного дисплея
GRP: номер группы
TRK: номер дорожки
TTL: номер заголовка CHP: номер главы
PL:
номер перечня воспроизведения
PG: номер программы
C:
номер контента (диски HighMAT
lстр. 83)
G:
номер группы (диски HighMAT
lстр. 83)

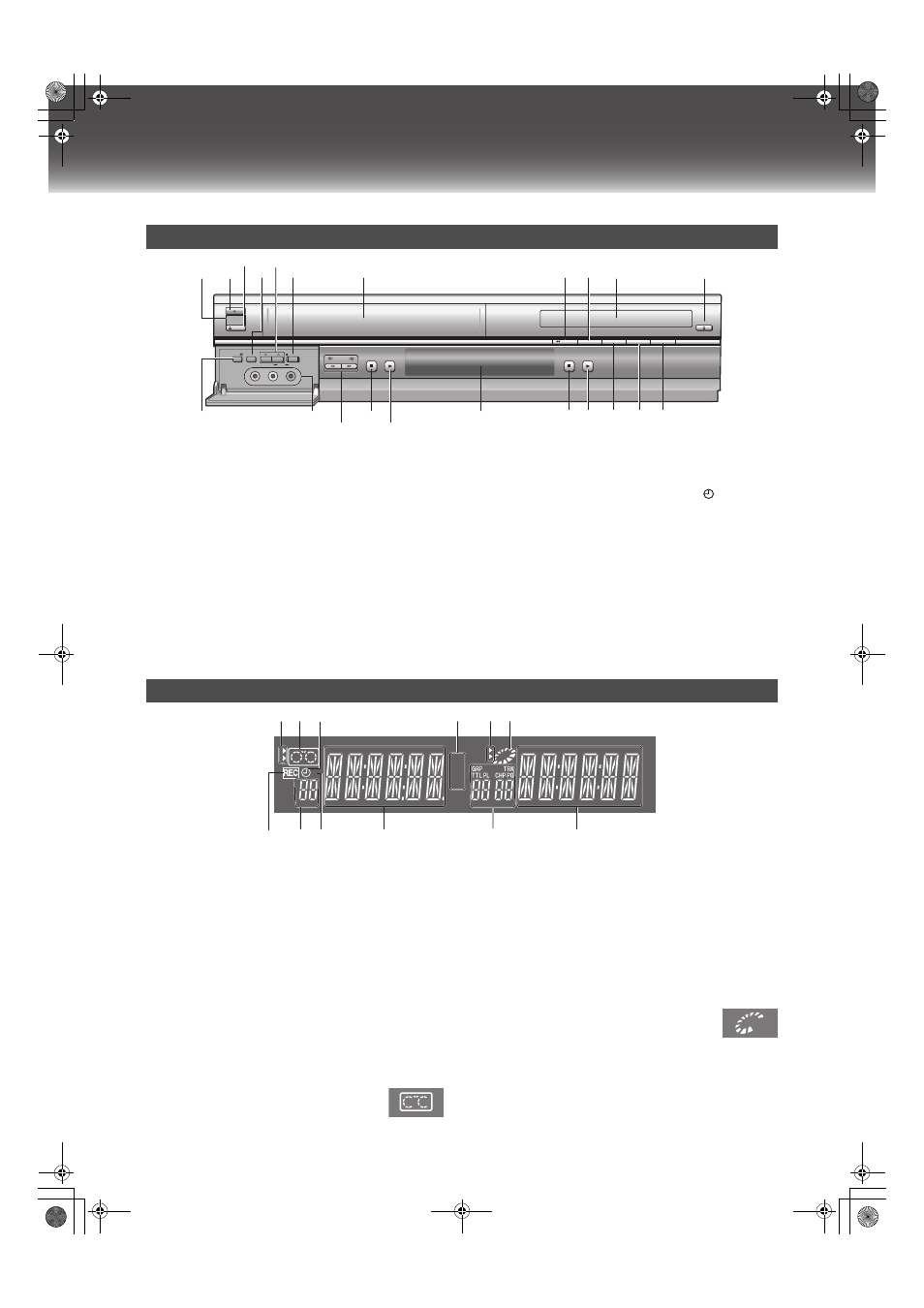

Основной блок
PROG PLAY
MUSIC WITH PICTURE
QUICK REPLAY
PROGRESSIVE
JET REW
OPEN / CLOSE
PLAY
STOP
PLAY
STOP
REW
FF
PULL-OPEN
/
I
EJECT
TIMER REC
TAPE REFRESH
AV2 IN
REC/OTR
CH
VIDEO
AUDIO
L
R
(2)
(4)
(5)
(7) (1)
(2)
(8)
(9)
(10)
(11)
(12)
[C]
(3)
(6)
(5)
[A] [B]
(3)
(1)
(6)
(4)
[D]
Дисплей устройства
SP
LP
EP
R
(1)(2) (3)
(1)
(4)
(5)
(6) (7)
(3)
[B]
(2)
[A]
