Подключение аналогового аудио:
Выполнив физическое подсоединение к аналоговым
гнездам AUDIO OUT (2 Ch) или AUDIO OUT (5.1 Ch), не
забудьте указать на экране [Analog Jacks] Навигатора
Настройки, какой из выходов Вы будете использовать
(страница 23). Вы можете также задать выход вручную
с помощью параметра [Audio Out] в меню Audio 2
экрана настройки (страница 32).
Примечания
• Когда выбран параметр “5.1 Channel”, передние правый (R)
и левый (L) аудиоканалы подаются на выход через 2-
канальные гнезда.
• Параметр [Audio Out] устанавливает для проигрывателя
значение аудиовыхода по умолчанию. Если для
обеспечения различной работы с многоканальными и
стерео аудиоисточниками подсоединения выполнены как к
аналоговому гнезду AUDIO OUT (2 Ch), так и к аналоговому
гнезду AUDIO OUT (5.1 Ch), то в этом случае можно
переключаться между 2-канальным и 5,1-канальным
аудиовыходом путем нажатия 5.1 CH MODE на передней
панели. Однако эта кнопка не работает, если горит
индикатор GUI.

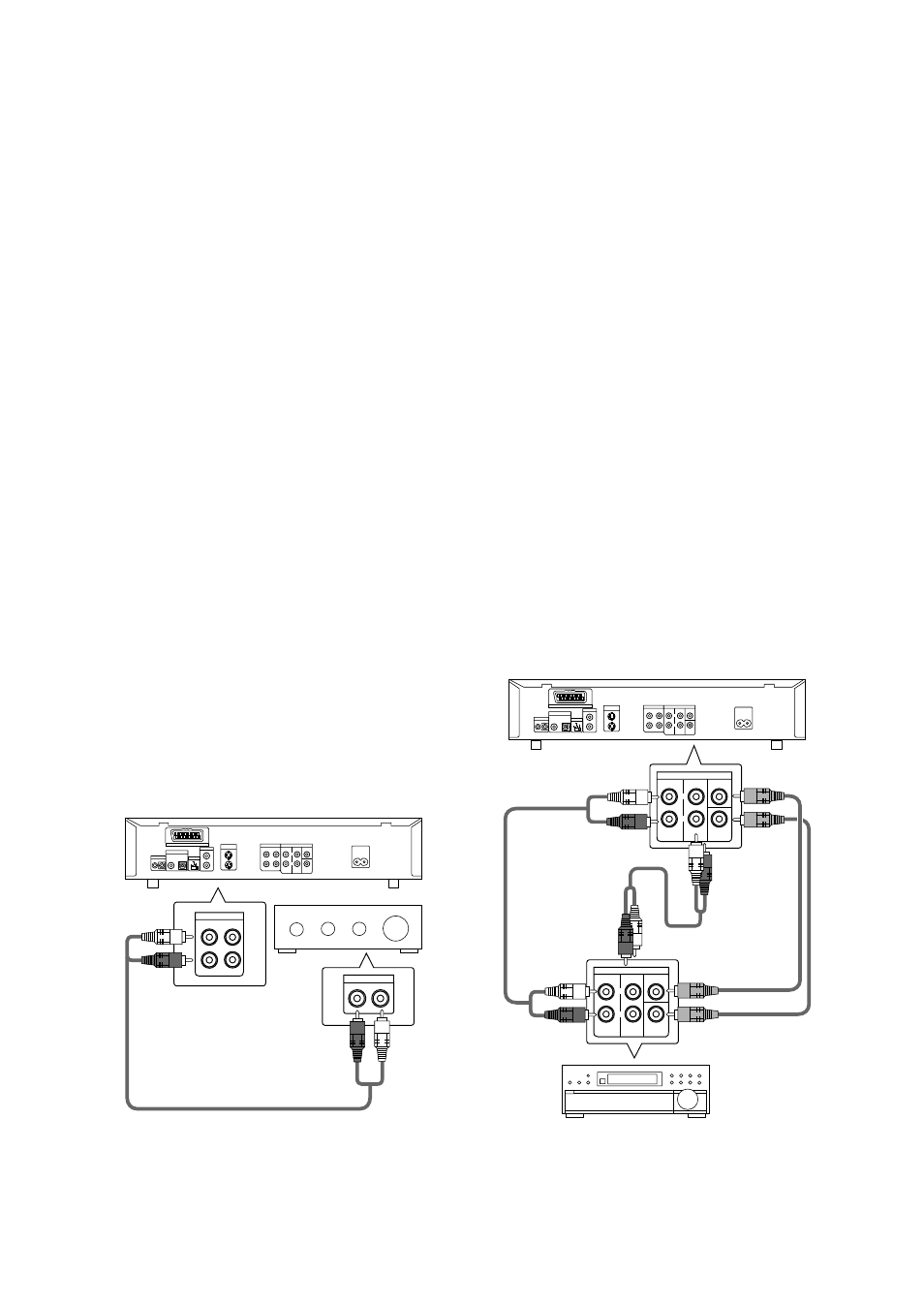

2-КАНАЛЬНЫЙ АУДИОВЫХОД
• Выполните аналоговые аудиоподсоединения к какому-либо
стереоусилителю или приемному устройству.
• Аналоговые аудиоподсоединения также можно выполнить
к телевизору или монитору с стереовходными гнездами.
• Используйте поставляемый в комплекте аудиошнур для
соединения гнезд AUDIO OUT проигрывателя с аудиовходом
стереоусилителя или приемного устройства.
• Выполняя аналоговые аудиоподсоединения, проверьте,
чтобы цвет штекеров совпадал с цветом гнезд (красный и
белый).
• Выполняя такого рода подсоединение, не забудьте выбрать
“2 Channel” на экране [Analog Jacks] Навигатора Настройки
(страница 23).
Стереоусилитель или приемное устройство
5,1-КАНАЛЬНЫЙ АУДИОВЫХОД
5,1-канальное аудио означает используемый ныне
аудиоиндустрией стандарт объемного звучания, для
которого требуются две передние колонки,
центральная колонка, две колонки (задние) объемного
звучания и сабвуфер. На самом деле это 6 каналов, но
поскольку канал сабвуфера, или канал LFE, составляет
лишь небольшую долю всей аудиозвуковой дорожки,
то ему отвели 0,1 канала в рамках 5,1-канальной
системы.
Посредством использования внутреннего
многоканального аудиодекодера проигрывателя с
последнего можно подавать на выход аудиосигналы
Dolby Digital и DTS через 5,1-канальные дискретные
выходы к аудиовидеоусилителю или приемному
устройству, имеющим 5,1-канальный вход.
• Для выполнения подсоединений от гнезд AUDIO OUT (5.1
ch) проигрывателя к эквивалентным входным гнездам
аудиовидеоусилителя или приемного устройства
используйте аудиошнуры.
• Выполняя подсоединения 5,1-канального аналогового
аудио, проверьте, чтобы было соблюдено соответствие
между левыми и правыми каналами на обоих устройствах и
чтобы на обоих устройствах были правильно подсоединены
гнезда всех каналов.
• Для подключения каналов CENTER (ЦЕНТРАЛЬНЫЙ) и SUB
WOOFER (САБВУФЕР) к аудиовидеоусилителю или
приемному устройству можно использовать как 2
одножильных аудиошнура, так и стереошнур.
• Выполняя такого рода подсоединение, не забудьте выбрать
“5.1 Channel” на экране [Analog Jacks] Навигатора
Настройки (страница 23).
Аудиовидеоусилитель или приемное устройство
