16
<DV-626D-Ru>
OPT.
DIGITAL OUT
AUDIO OUT (2 ch)
AUDIO OUT (5.1 ch)
AC IN
VIDEO OUT
NTSC
PAL
AUTO
R
2
1
R
L
L
1
2
1
2
FRONT
SURROUND
SUB
WOOFER
CENTER
S-VIDEO
OUT
TV SYSTEM
AV CONNECTOR
CONTROL
OUT
IN
VIDEO IN
S-VIDEO IN
DIGITAL IN
5.1 CH INPUT
R
L
FRONT
SURROUND
SUB
WOOFER
CENTER

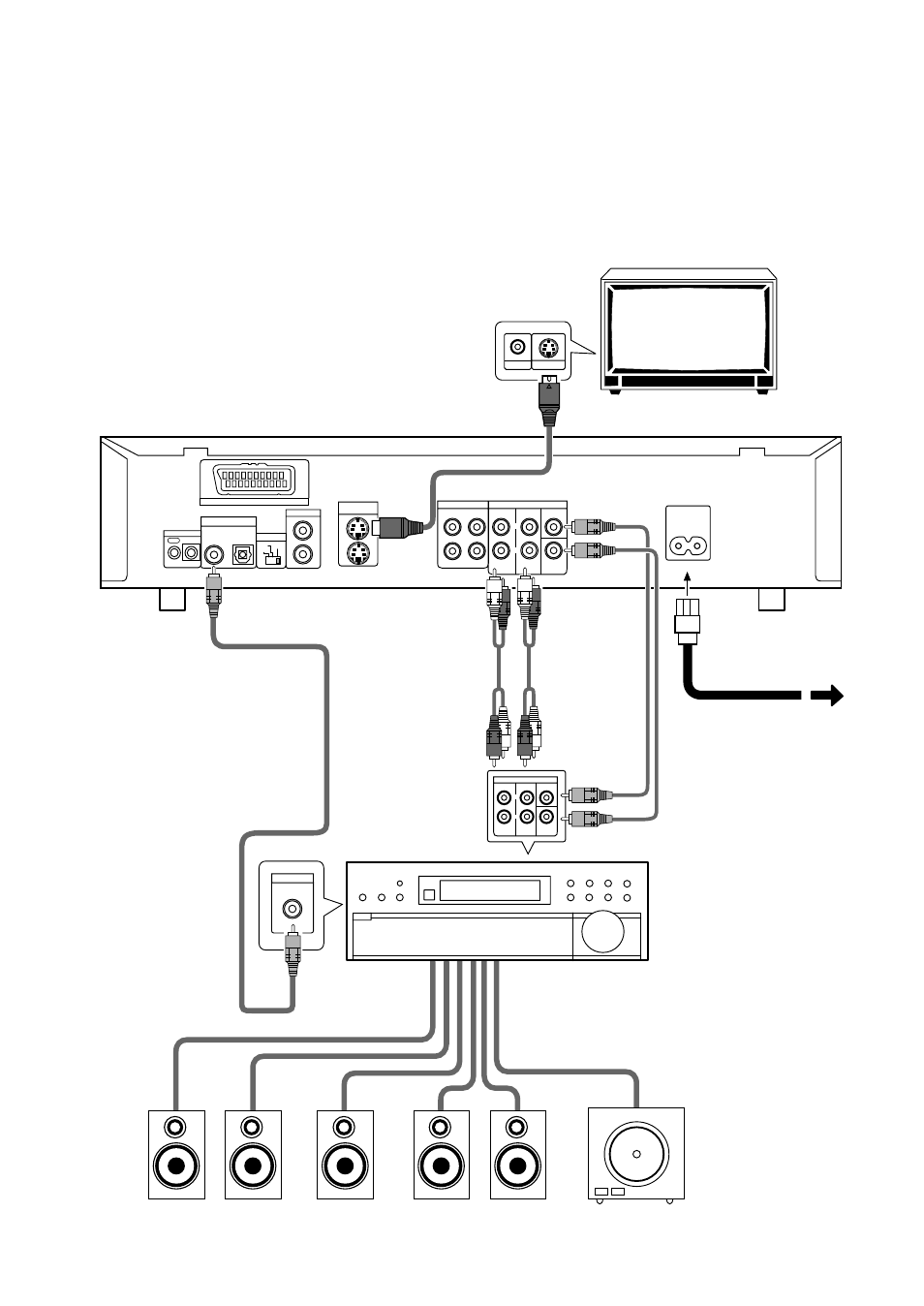

Подсоединения устройств
домашнего театра
Подсоединения, показанные на этой странице,
свидетельствуют об универсальности данного
проигрывателя, обеспечивающей его подключение к
любому числу систем домашнего театра.
Пожалуйста, примите во внимание, что иллюстрация на
этой странице служит лишь в качестве одного из
примеров. Для того, чтобы выбрать наилучший вариант
организации Вашей домашней системы, смотрите,
пожалуйста, руководства по пользованию,
поставляемые вместе с теми устройствами, к которым
Вы выполняете подсоединения.
Объяснение каждого из имеющихся типов аудио- и
видеоподсоединений можно найти на страницах 17-20.
Соединение S-видео обеспечивает высококачественное
видеоизображение. Если в телевизоре или мониторе, которым Вы
пользуетесь, имеется вход S-видео, выполните
видеоподсоединения от одного из гнезд S-VIDEO OUT на
проигрывателе к гнезду S-VIDEO IN на телевизоре или мониторе с
помощью S-видеошнура (в комплекте с проигрывателем не
поставляется) (страница 19).
Коаксиальный кабель (в комплекте с
проигрывателем не поставляется)
Выполните подсоединения от гнезда
DIGITAL OUT (коаксиального) на
проигрывателе к цифровому
коаксиальному входу
аудиовидеоприемного устройства или
другого устройства, имеющего
встроенную функцию многоканального
декодирования (страница 17).
Телевизор или монитор
S-видеошнур (в комплекте не поставляется)
2 аудиошнура
стерео (1
имеется в
комплекте) и 2
одножильных
шнура (или
другой
аудиошнур
стерео) (в
комплекте не
поставляется)
Аудиовидеоусилитель
или приемное устройство
Наконец, подсоединитесь
к какой-либо
электрической розетке
(220-240В).
Выполните подсоединения от
гнезда AUDIO OUT (5.1 Ch) на
проигрывателе к
аудиовидеоприемному устройству
или усилителю, имеющим 6-
канальный дискретный вход,
часто называемый “готовый 5,1
канал” или “готовое гнездо Dolby
Digital”. Это позволяет Вам
использовать
высококачественную функцию
декодирования режимов Dolby
Digital и DTS, имеющуюся в
Вашем проигрывателе (страница
18). Выполняя такого рода
подсоединение, обязательно
выберите “5.1 Channel” на экране
[Analog Jacks] Навигатора
Настройки (страница 23).
Передняя
колонка (L)
Передняя
колонка (R)
Центральная
колонка
Задняя
колонка (L)
Задняя
колонка (R)
Сабвуфер
