Выполнение
подсоединений
Видеошнур
(входит в комплект)
Телевизор или монитор
Выполните видеоподсоединения от одного из
гнезд VIDEO OUT проигрывателя к гнезду VIDEO IN
телевизора или монитора, используя видеошнур,
поставленный в комплекте с проигрывателем.
Выполните аудиоподсоединения от одного из
гнезд AUDIO OUT проигрывателя к гнездам AUDIO
IN телевизора или монитора, используя стерео
аудиошнур, поставленный в комплекте с
проигрывателем. Проверьте, чтобы цвет штекеров
совпадал с цветом гнезд (красный и белый).
НАЗВАНИЯ И ФУНКЦИИ/ВЫПОЛНЕНИЕ ПОДСОЕДИНЕНИЙ
Подключение Вашего
проигрывателя DVD
В отличие от любого другого аудиовизуального
формата носителей, формат DVD предлагает широкий
спектр возможностей вывода аудио- и видеосигналов,
который позволяет осуществлять воспроизведение в
рамках любых системных конфигураций, начиная со
стандартного телевизора, имеющего стерео аудиовход,
и заканчивая какой-либо системой типа “домашний
театр”, имеющей проекционный монитор и
обладающей в полной мере эффектом объемного
звучания.
Указания по подсоединению

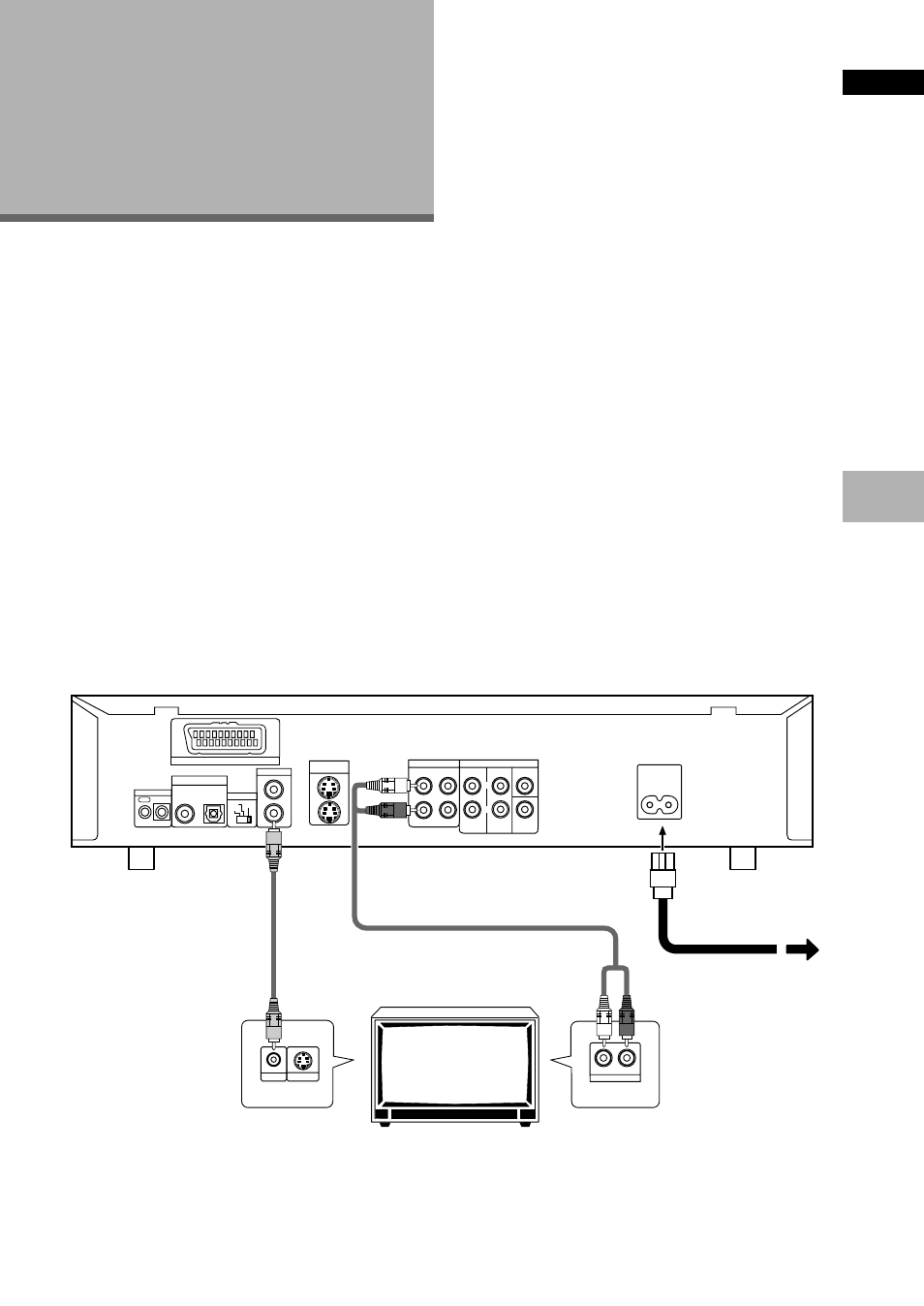

На иллюстрации на этой странице изображен базовый
вариант подключения с использованием аудио- и
видеошнуров, входящих в комплект проигрывателя.
Используйте данную иллюстрацию в качестве своего
рода руководства по установке Вашей домашней
системы.
Аудиошнур
(входит в комплект)
Разъяснение по каждому из имеющихся типов аудио- и
видеоподсоединений можно будет найти на страницах
17-20. Для определения наилучшего варианта аудио- и
видеоподсоединения для Вашей системы смотрите
руководства, поставленные вместе с устройствами, к
которым Вы осуществляете подсоединения.
Кроме выполнения физических подсоединений к
Вашему телевизору или монитору, необходимо также
задать размер экрана телевизора. Вы можете
использовать [Setup Navigator] в меню General экрана
настройки, чтобы указать, пользуетесь ли Вы каким-
либо широким экраном или же телевизором или
монитором со стандартным размером экрана (страница
22). Кроме того, Вы можете использовать параметр [TV
Screen] в меню Video экрана настройки (страница 34).
Примечания
• Выполняя подсоединения к данному устройству или меняя
их конфигурацию, проверьте, чтобы устройство было
выключено, для чего нажмите POWER, а также отсоедините
сетевой шнур от стенной розетки.
• В аналоговом видеовыходе данного проигрывателя
используется защищенная патентными правами схема,
предназначенная для предотвращения копирования видео
воспроизведения с дисков DVD. Если Вы подсоедините
проигрыватель к телевизору через видеомагнитофон или
станете записывать и воспроизводить содержимое какого-
либо диска с помощью видеомагнитофона, то в этом
случае изображение при воспроизведении может быть
искаженным.
Наконец, подсоединитесь к
какой-либо электрической
розетке (220-240В).
