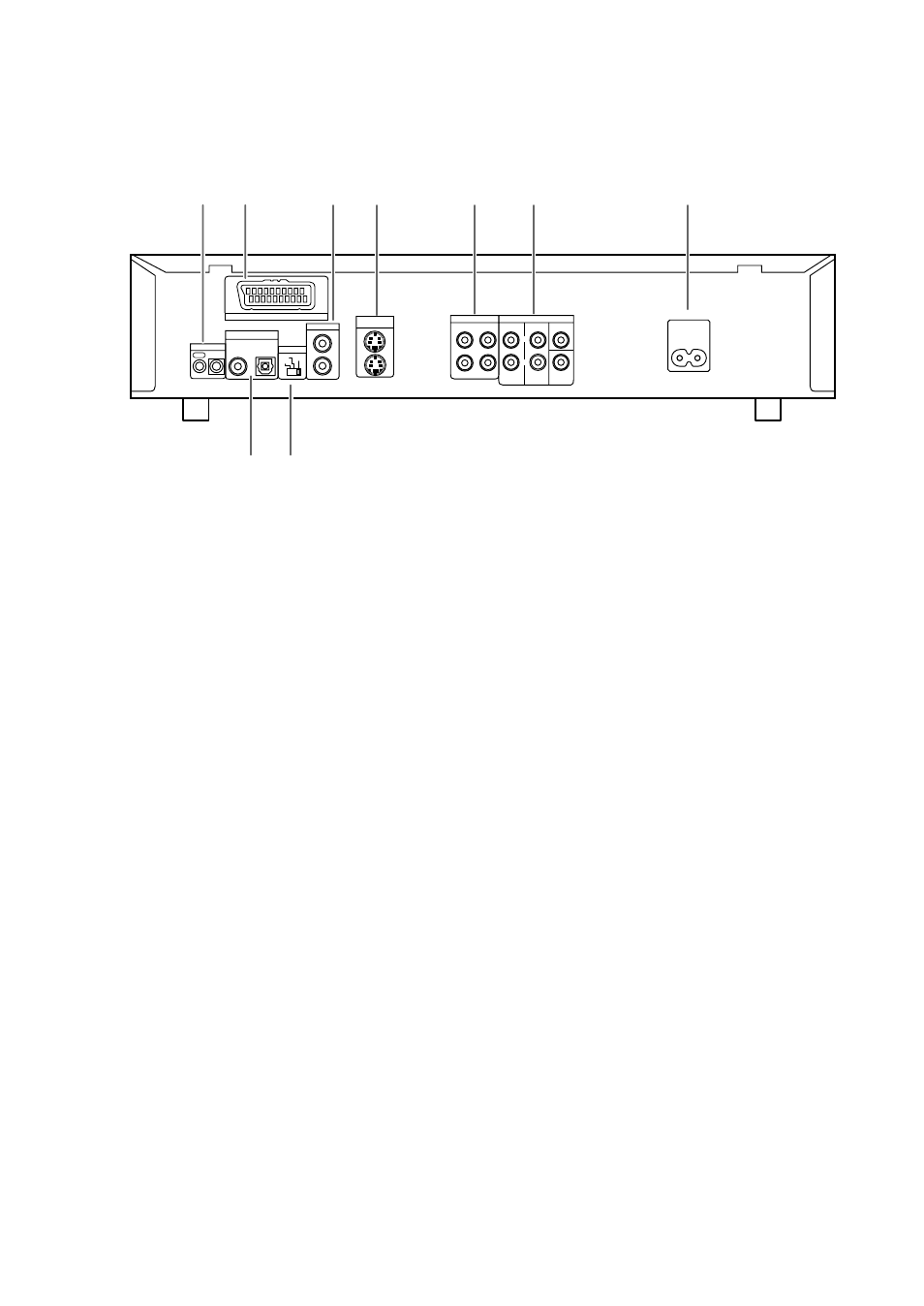

Задняя панель
CONTROL
OPT.
DIGITAL OUT
AUDIO OUT (2 ch) AUDIO OUT (5.1 ch)
AC IN
VIDEO OUT
NTSC
PAL AUTO
OUT IN
R
2 1
R
L L 1
2
1
2
FRONT SURROUND SUB
WOOFER
CENTER
S-VIDEO
OUT
TV SYSTEM
AV CONNECTOR
1 2
8 9
3 4 5 6 7
1 1 1 1 1 Гнездо CONTROL (КОНТРОЛЬ)
Используйте для подсоединения данного проигрывателя
к другому устройству компании “Pioneer”, на котором
имеется знак
Î. Это позволит Вам управлять данным
устройством, как если бы оно было одним из элементов
системы. Тогда проигрывателем можно управлять,
направив пульт дистанционного управления на
устройство, к которому проигрыватель подсоединен
(страница 20).
2 2 2 2 2 Гнездо AV CONNECTOR (АУДИО-ВИДЕОСОЕДИНИТЕЛЬ)
Используйте 21-штырьковый кабель SCART для
подключения к телевизору или монитору, совместимым с
такого типа соединениями. Из гнезда
аудиовидеосоединителя AV CONNECTOR выводятся как
аудио- (2-канальное стерео), так и видеосигналы (видео,
S-видео и RGB) (страница 20 и 30).
3 3 3 3 3 Гнезда VIDEO OUT (ВИДЕОВЫХОД)
Соедините с видеовходом на телевизоре, мониторе,
аудиовидеоусилителе или приемном устройстве,
имеющем видеовход (станицы 19).
4 4 4 4 4 Гнезда S-VIDEO OUT (S-ВИДЕОВЫХОД)
Если Ваш телевизор или монитор имеет S-видеовход,
обеспечение четкого воспроизведения изображения
возможно путем подсоединения проигрывателя к Вашему
телевизору или монитору через гнездо S-видео (станицы
19).
5 5 5 5 5
Гнезда AUDIO OUT (2 ch) (АУДИОВЫХОД) (2 канал)
Используйте для подачи двухканального (аналогового)
аудиосигнала к аудио стереовходам на телевизоре или
стереоусилителе. Если Вы подсоединяетесь к какому-
либо приемному устройству, имеющему как цифровые,
так и аналоговые входные гнезда для подключения
проигрывателя дисков DVD, имеет смысл использовать
оба типа подсоединений (страницы 18).
6 6 6 6 6 Гнезда AUDIO OUT (5.1 ch) (АУДИОВЫХОД) (5,1
канала)
Используйте для вывода 6 дискретных аудиоканалов
декодированного цифрового аудио на приемное
устройство или усилитель с дискретными аудиовходами
(страницы 18).
7 7 7 7 7
Гнездо AC IN для подсоединения сетевого шнура
Используйте для подключения сетевого шнура к стенной
розетке (страница 15 и 16).
8 8 8 8 8 Переключатель TV SYSTEM (ТЕЛЕСИСТЕМА)
Используйте для переключения телесигнала в режим PAL
или NTSC, в зависимости от типа телевизора и диска,
которые будут использоваться. Когда переключатель
установлен в положение AUTO, проигрыватель выводит
имеющийся на диске формат без изменений (страница
19).
9 9 9 9 9
Гнезда DIGITAL OUT (ЦИФРОВОЙ ВЫХОД)
(коаксиальный, оптический (OPT.))
Используйте для вывода цифрового аудиосигнала,
записанного на дисках. Вы можете вывести цифровой
сигнал на аудиовидеоусилитель или приемное устройство
как через коаксиальное, так и через оптическое выходное
гнездо (страница 17).
