30

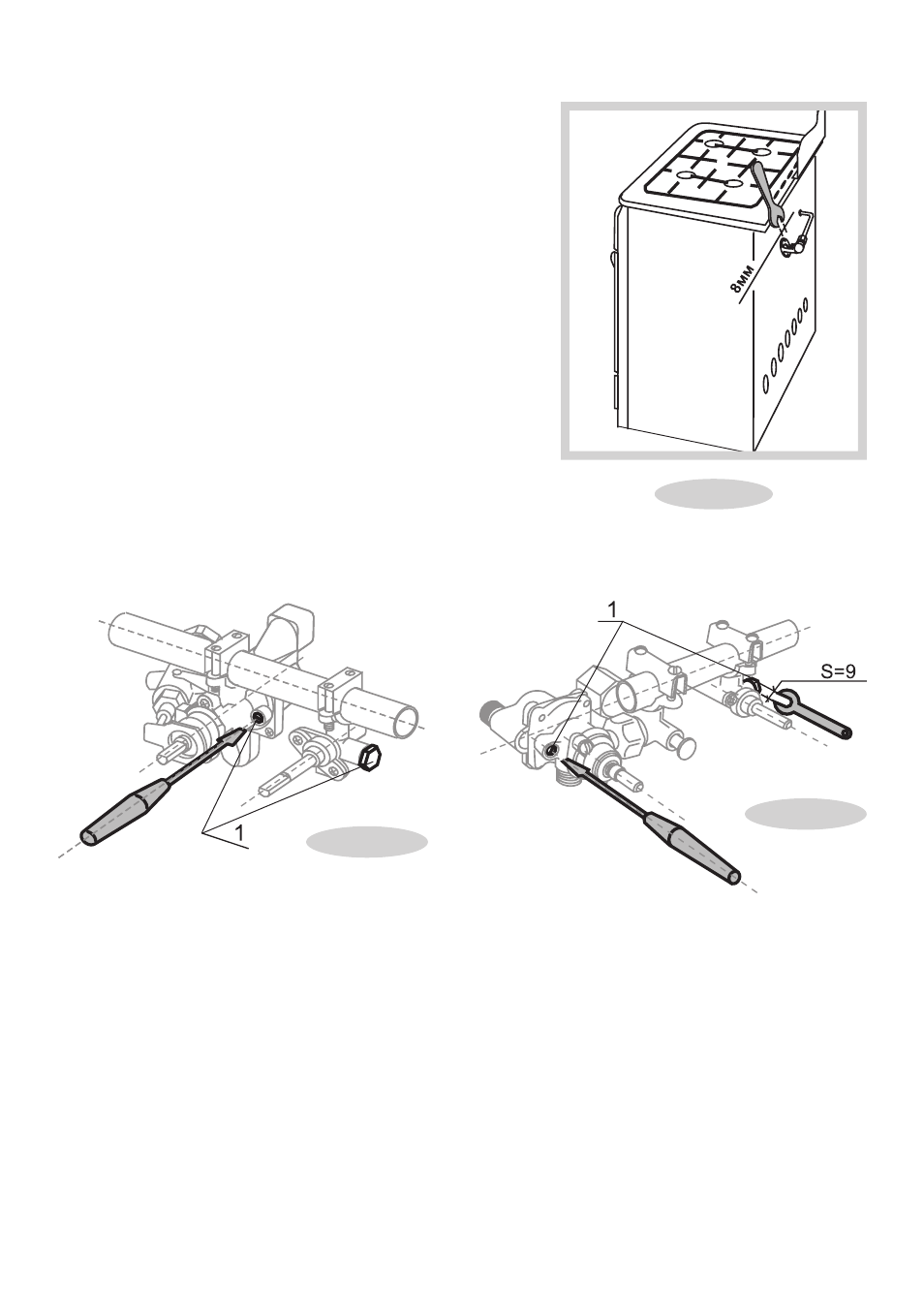

Замена сопла горелки гриль
Если возможен доступ к плите с обратной
стороны:
- Выкрутить при помощи ключа сопло
(Рис.27)
Если доступ затруднен, нужно:
- Вывернуть винт крепления жарочной
горелки.
- Снять горелку с корпуса, чтобы обеспечить
доступ к соплу.
- Торцевым гаечным ключом (S = 8 мм)
выкрутить и заменить сопло.
- Сборку произвести в обратной
последовательности.
Рис.27
Замена винтов малого расхода в ТУПе
и кранах горелок стола (Рис. 28 и 29)
поз. 1 - винты малого расхода (завернуть до упора)
Регулировка шибера горелки духовки
- Выдвинуть дно духовки;
- Выкрутить шуруп и достать горелку из корпуса сопла (рис. 30).
- Отвернуть винты, снять левый уголок и боковую стенку.
- Установить горелку, зажечь и, регулируя зазор
а, добиться нормального горения
(уменьшение зазора снижает напряженность пламени, увеличение - повышает
интенсивность).
- Закрепить горелку и собрать все узлы в обратной последовательности.
Рис.28
Рис.29
1201.00.0.000 РЭ
