Страница 31: Регулировка для различного давления газа
Замена сопла горелки стола

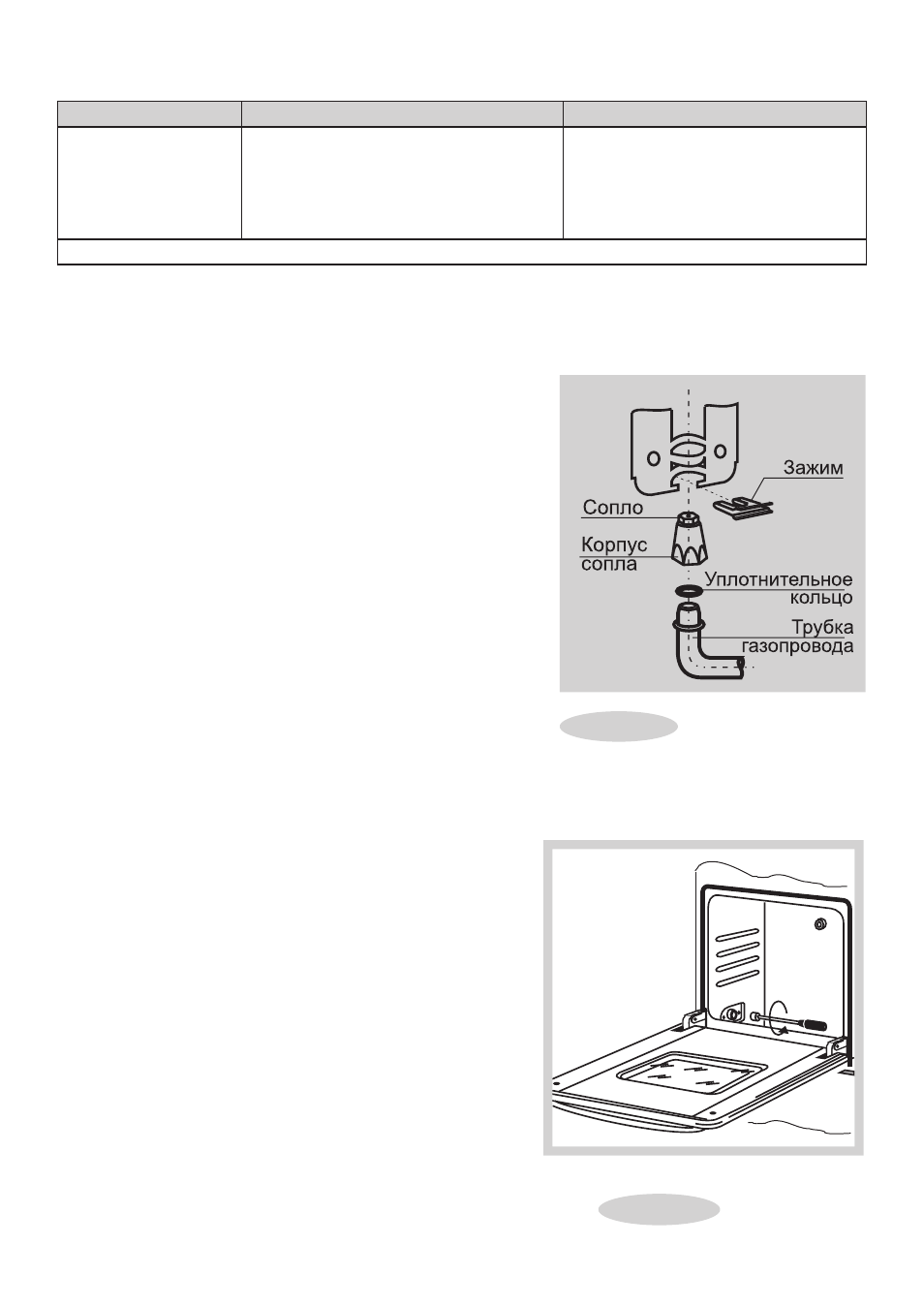

Для замены сопла в горелке “Gefest” (рис.25):
-
Снять решетку и горелки;
-
Отвернуть крепежные винты и поднять
стол;
-
Сжать и достать зажим, затем снять корпус
сопла с трубы газопровода.
-
Вывернуть сопло и заменить на новое.
-
Сборку произвести в обратной последо-
вательности.
ВажНо! УПЛОТНИТЕЛьНОЕ КОЛьЦО ПРИ
СбОРКЕ С ГАЗОПРОВОДОм ДОЛЖНО
НАХОДИТьСя В КОРПУСЕ СОПЛА.
Для замены сопла в горелках “Sabaf” и
“Somipress”:
-
снять решетку
-
снять с горелки шляпку со сместителем
-
торцевым гаечным ключом (S=7мм)
выкрутить и заменить сопло
-
сборку произвести в обратной последо-
вательности.
Замена сопла горелки духовки (Рис.26)
- Выдвинуть дно духовки.
- Вывернуть винт крепления горелки.
- Снять горелку с корпуса, чтобы
обеспечить доступ к соплу.
- Торцевым гаечным ключом (S = 8 мм)
выкрутить и заменить сопло.
- Сборку произвести в обратной
последовательности.
Что происходит
Причина
Как устранить
10. Не работает ТЭН
и (или) электрогриль
- повреждена проводка;
- неисправен переключатель;
- неисправен ТЭН и (или) электрогриль;
- неисправен терморегулятор
- *заменить проводку;
- *заменить переключатель
- *заменить ТЭН и (или)
электрогриль;
- *заменить терморегулятор
* Работы выполняются сервисной службой.
29
10 РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ
Регулировка для различного давления газа
Для работы на другом виде (давлении) газа надо
заменить сопла горелок и винты малого расхода
(ВмР) в кранах и терморегуляторе. Сопла и ВмР
имеют маркировку и устанавливаются согласно
таблице 1.
Соединение и сборка газопровода с корпусом
горелки стола показаны на рис. 25.
Рис.25
продолжение таблицы 7
Рис.26
1201.00.0.000 РЭ
