1201.00.0.000 РЭ
22
Подсоединение с помощью шланга
Перед подсоединением плиты с помощью гибкого шланга уточните в вашей газовой
службе, разрешен ли по местным стандартам такой вид подключения и необходимый
тип шланга.
При подсоединении должны быть соблюдены следующие требования:
– выбранный шланг должен иметь документ, указывающий дату изготовления, срок
службы и замены, и установлен в соответствии с рис.19;
– шланг должен быть доступен для осмотра по всей длине;

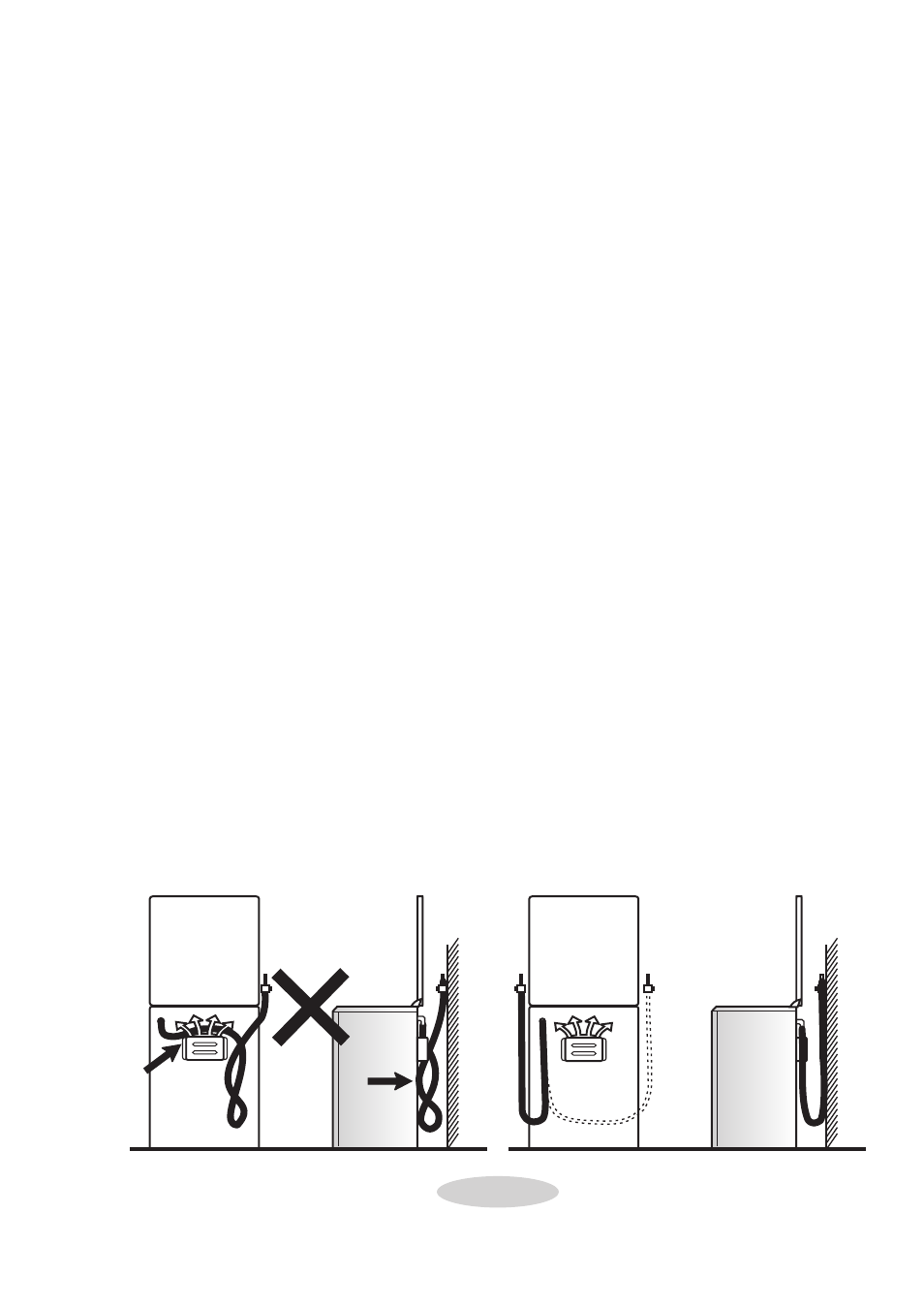

– шланг не должен проходить в зоне горячего воздуха дымохода и касаться задней
стенки плиты (рис.20);
– шланг не должен пережиматься, иметь сильных изгибов и испытывать
растягивающие усилия;
– шланг должен быть длиной не менее 1,5 метра;
– если шланг имеет повреждения, он должен заменяться целиком, ремонт
недопустим.
Запрещается ПРОВЕРяТь ГЕРмЕТИЧНОСТь СОЕДИНЕНИй И ИСКАТь УТЕЧКИ
ГАЗА С ПОмОЩью СПИЧЕК И ДРУГОГО ОТКРыТОГО ОГНя!
ВНИМаНИе: ПРИ ПОДКЛюЧЕНИИ ПЛИТы К ГАЗОВОй СЕТИ В ЗДАНИяХ,
НЕ СООТВЕТСТВУюЩИХ ТРЕбОВАНИям ПО УСТРОйСТВУ СИСТЕмы
ВыРАВНИВАНИя ПОТЕНЦИАЛОВ, СЛЕДУЕТ ПРИмЕНяТь СПЕЦИАЛьНУю
ИЗОЛИРУюЩУю ВСТАВКУ ИЛИ ТОКОНЕПРОВОДяЩИй ГАЗОВый ШЛАНГ.
Подсоединение к сети
Плита подключается к сети 220-230 В (50 Гц). Розетка должна находиться в
легкодоступном месте и не должна закрываться плитой.
ВНИМаНИе: ПЛИТА ВыПОЛНЕНА ПО I КЛАССУ ЭЛЕКТРОбЕЗОПАСНОСТИ И
ДОЛЖНА ПОДКЛюЧАТьСя К РОЗЕТКЕ, ИмЕюЩЕй ЗАЗЕмЛЕНИЕ!
поМНИте: ПОСЛЕ УСТАНОВКИ ПЛИТы НА мЕСТО ОбяЗАТЕЛьНО ПРОВЕРьТЕ
ПОЛОЖЕНИЕ ГИбКОГО ШЛАНГА ПОДВОДА ГАЗА И ШНУРА ПИТАНИя (РИС.19).
ОНИ НЕ ДОЛЖНы ПРОХОДИТь НАД ДымОХОДОм И КАСАТьСя ЗАДНЕй СТЕНКИ
ПЛИТы. ВО ВРЕмя РАбОТы ДУХОВКИ ТАм ВОЗНИКАЕТ бОЛьШАя ТЕмПЕРАТУРА,
КОТОРАя мОЖЕТ ИХ ПОВРЕДИТь!
Рис.20
