4. Сборка
36
PNEG-1429CE-RU Комплекты приводов для горизонтального разгрузочного шнека 6", 8", 10" и 12", соответствующие CE

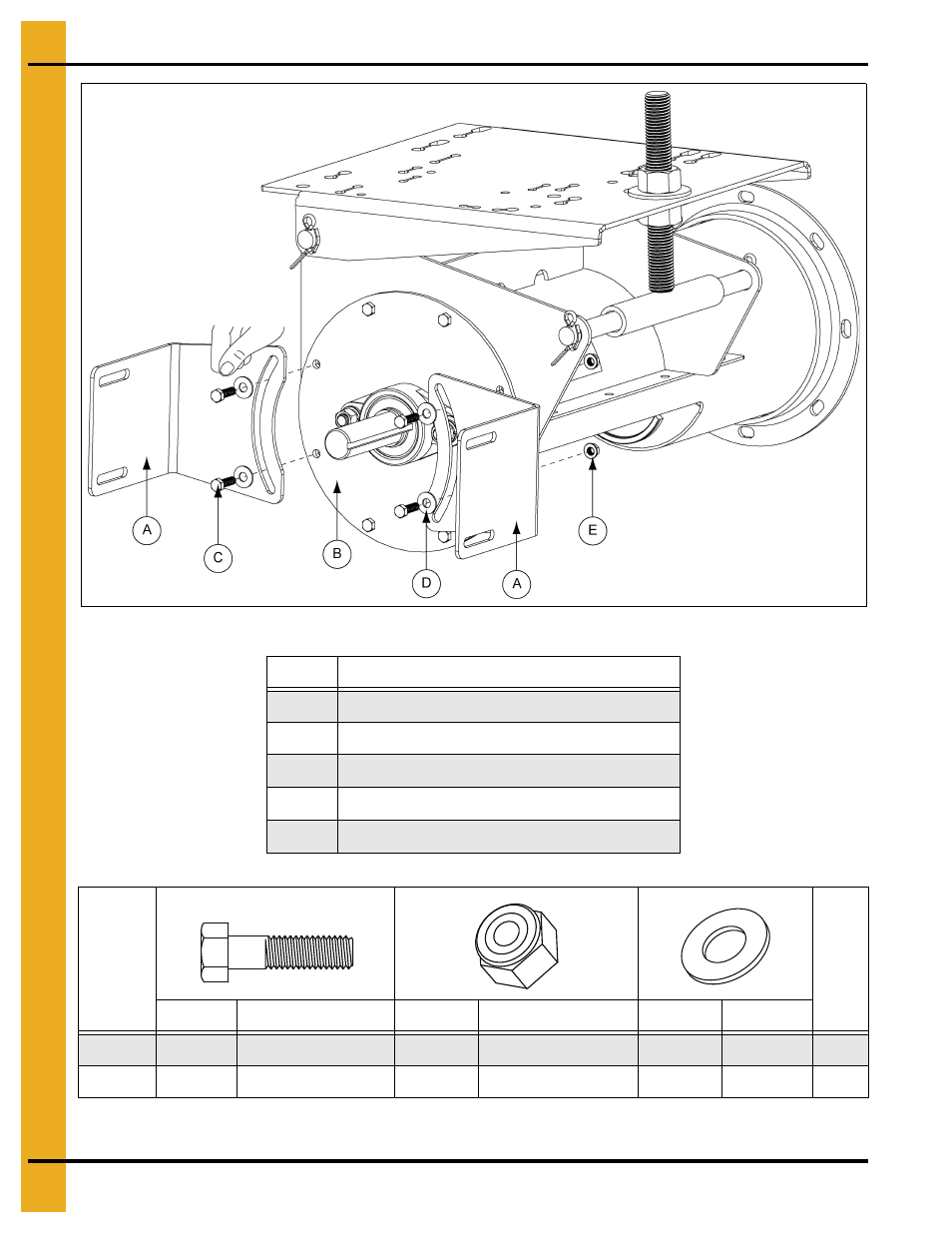

Рисунок 4J
Поз. №
Описание
A
Опорный кронштейн ограждения ремня
B
Опорная плита
C
Болт (размеры см. в схеме
D
Шайба (размеры см. в схеме
E
Фланцевая гайка (размеры см. в схеме
.)
Тип
Кол-
во
Деталь №
Описание
Деталь №
Описание
Деталь №
Описание
6" и 8"
S-1196
5/16"-18 x 1" (25 мм)
S-3611
Фланцевая гайка 5/16"
S-845
Шайба 5/6"
4
10" и 12"
S-7469
3/8"-16 x 1 1/4" (32 мм)
S-968
Фланцевая гайка 3/8"
S-248
Шайба 3/8"
4
