4. Сборка
PNEG-1429CE-RU Комплекты приводов для горизонтального разгрузочного шнека 6", 8", 10" и 12", соответствующие CE
29

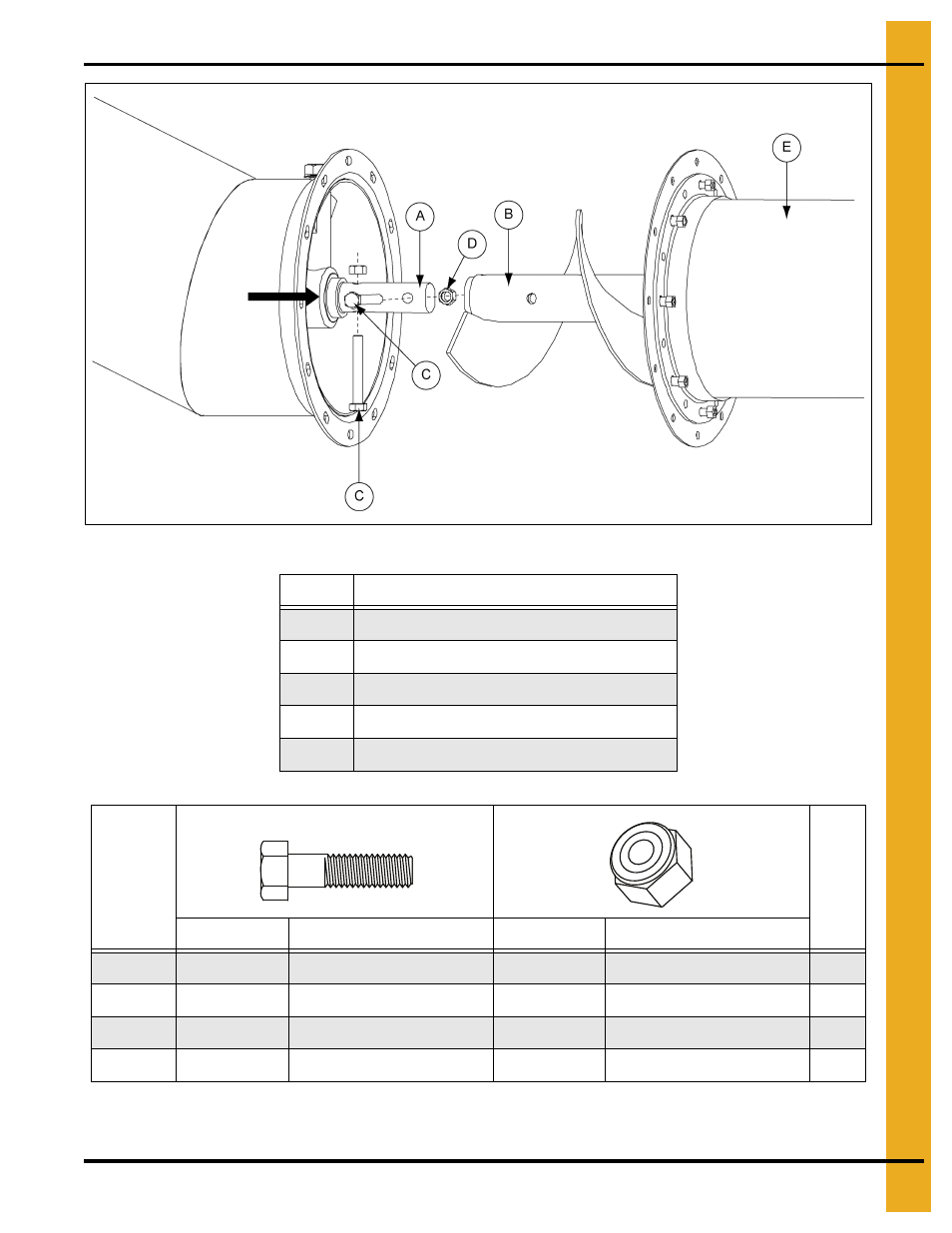

Рисунок 4C
Поз. №
Описание
A
Соединительная шпилька подшипника
B
Разгрузочная лопасть бункера
C
D
Обжимная гайка (размеры см. в схеме
E
Разгрузочная трубка
Тип
Кол-
во
Деталь №
Описание
Деталь №
Описание
6"
S-7687
3/8"-16 x 2" (50 мм)
S-8251
Обжимная гайка 3/8"
2
8"
S-8316
7/16"-14 x 3" (75 мм)
S-8317
Обжимная гайка 7/16"
2
10"
S-8314
1/2"-13 x 3 1/2" (90 мм)
S-8315
Обжимная гайка 1/2"
2
12"
S-7893
5/8"-11 x 4" (100 мм)
S-8606
Обжимная гайка 5/8"
2
