4. Сборка
30
PNEG-1429CE-RU Комплекты приводов для горизонтального разгрузочного шнека 6", 8", 10" и 12", соответствующие CE

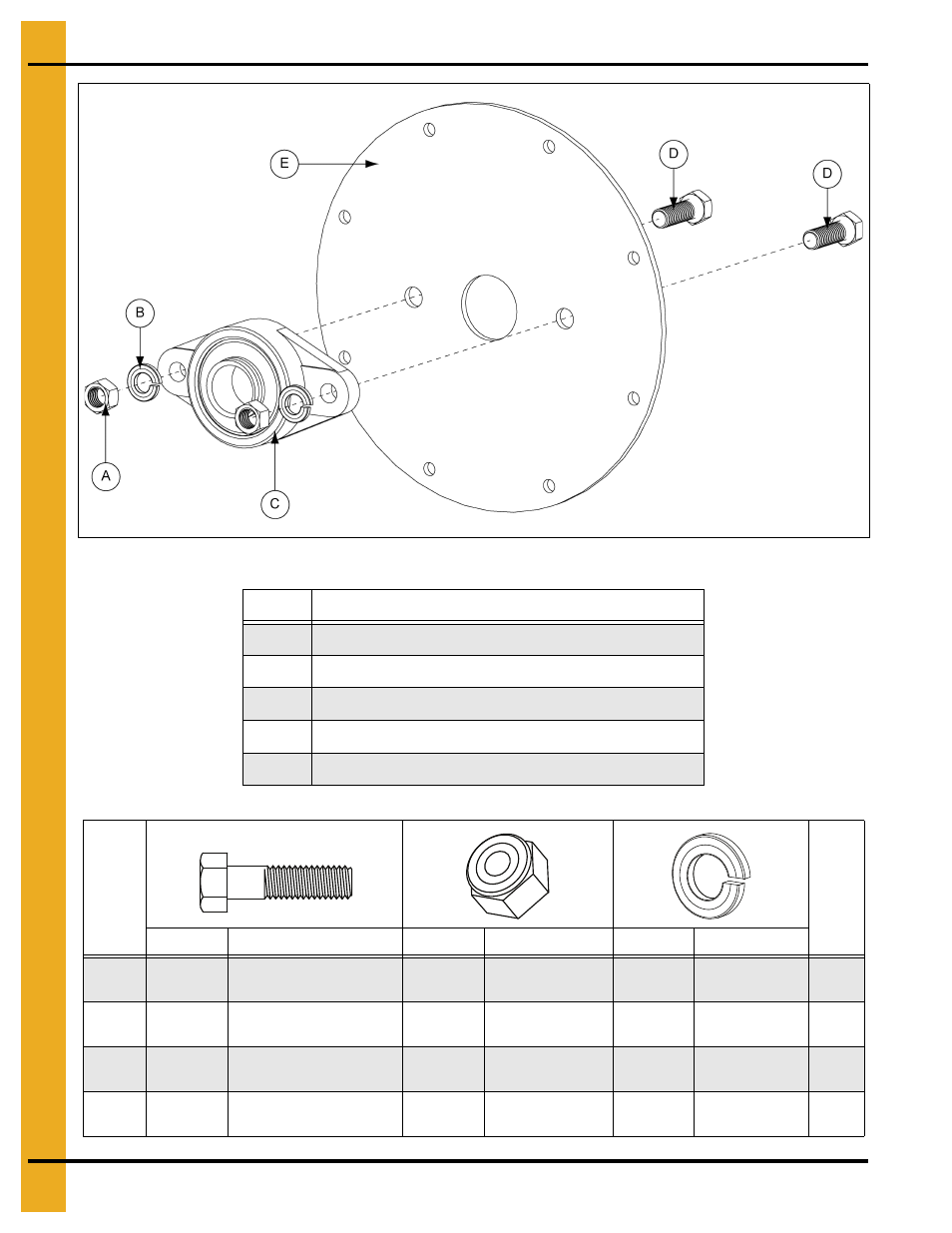

Рисунок 4D
Поз. №
Описание
A
Шестигранная гайка (размеры см. в схеме
.)
B
Разрезная стопорная шайба (размеры см. в схеме
C
Фланец подшипника
D
Болт (размеры см. в схеме
E
Опорная плита
Тип
Кол-
во
Деталь №
Описание
Деталь №
Описание
Деталь №
Описание
6"
S-7837
7/16"-14 x 1 1/2" (38 мм)
S-7332
Шестигранная
гайка 7/16"
S-7014
Шайба 7/16"
2
8"
S-8760
1/2"-13 x 1 1/2" (38 мм)
S-3729
Шестигранная
гайка 1/2"
S-236
Шайба 1/2"
2
10"
S-8760
1/2"-13 x 1 1/2" (38 мм)
S-3729
Шестигранная
гайка 1/2"
S-236
Шайба 1/2"
4
12"
S-8399
5/8"-11 x 2" (50 мм)
S-4110
Шестигранная
гайка 5/8"
S-3208
Шайба 5/8"
4
