4. Сборка
PNEG-1429CE-RU Комплекты приводов для горизонтального разгрузочного шнека 6", 8", 10" и 12", соответствующие CE 31

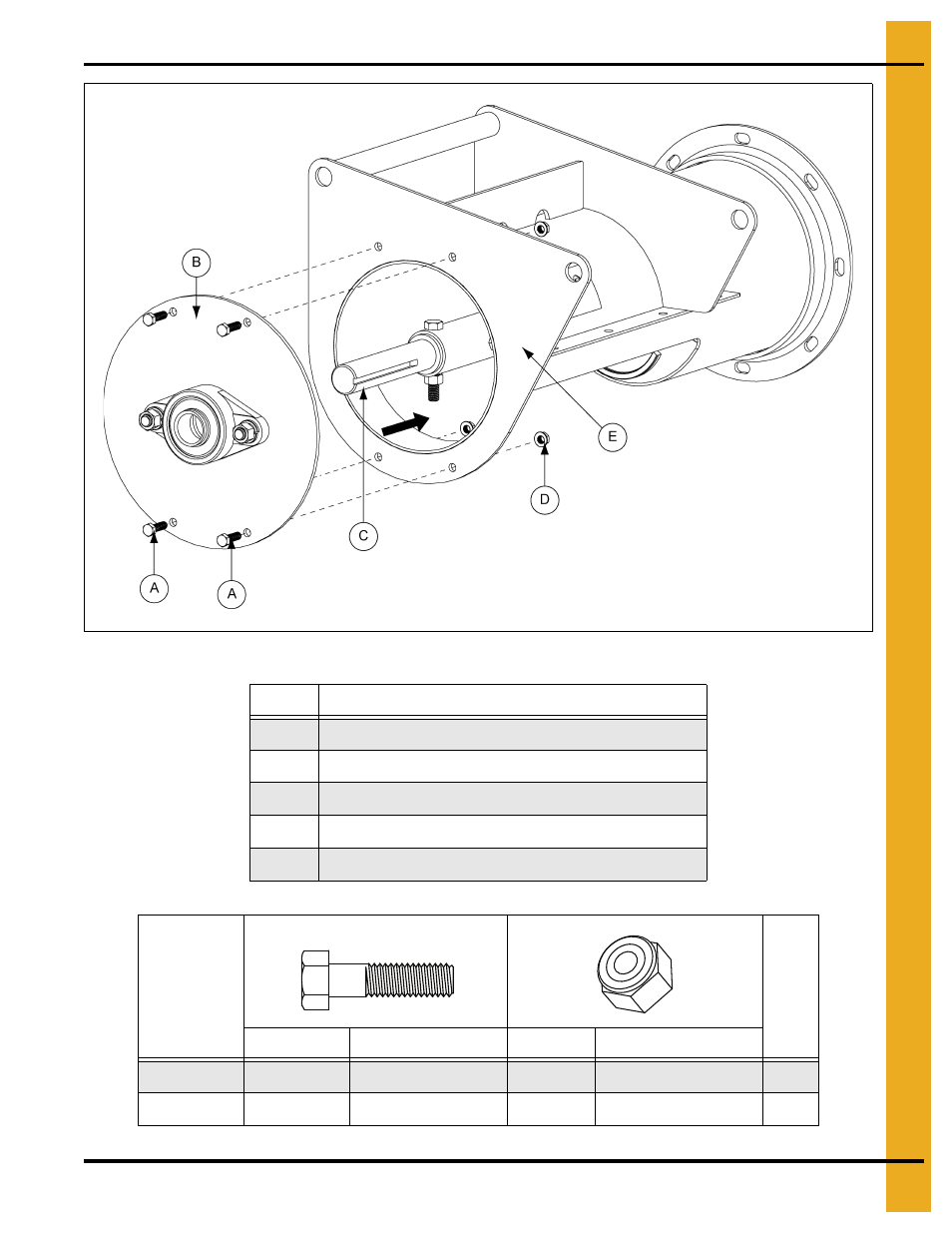

Рисунок 4E
Поз. № Описание
A Болт (размеры см. в схеме ниже .)
B Опорная плита
C Приводной вал
D Зубчатая фланцевая гайка (размеры см. в схеме ниже .)
E Фланец трубки
Тип
Кол-
во
Деталь № Описание Деталь № Описание
6" и 8" S-1196 5/16"-18 x 1" (25 мм) S-3611 Фланцевая гайка 5/16" 4
10" и 12" S-7469 3/8"-16 x 1" (25 мм) S-968 Фланцевая гайка 3/8" 4
