PNEG-1429CE-RU Комплекты приводов для горизонтального разгрузочного шнека 6", 8", 10" и 12", соответствующие CE
27
4. Сборка

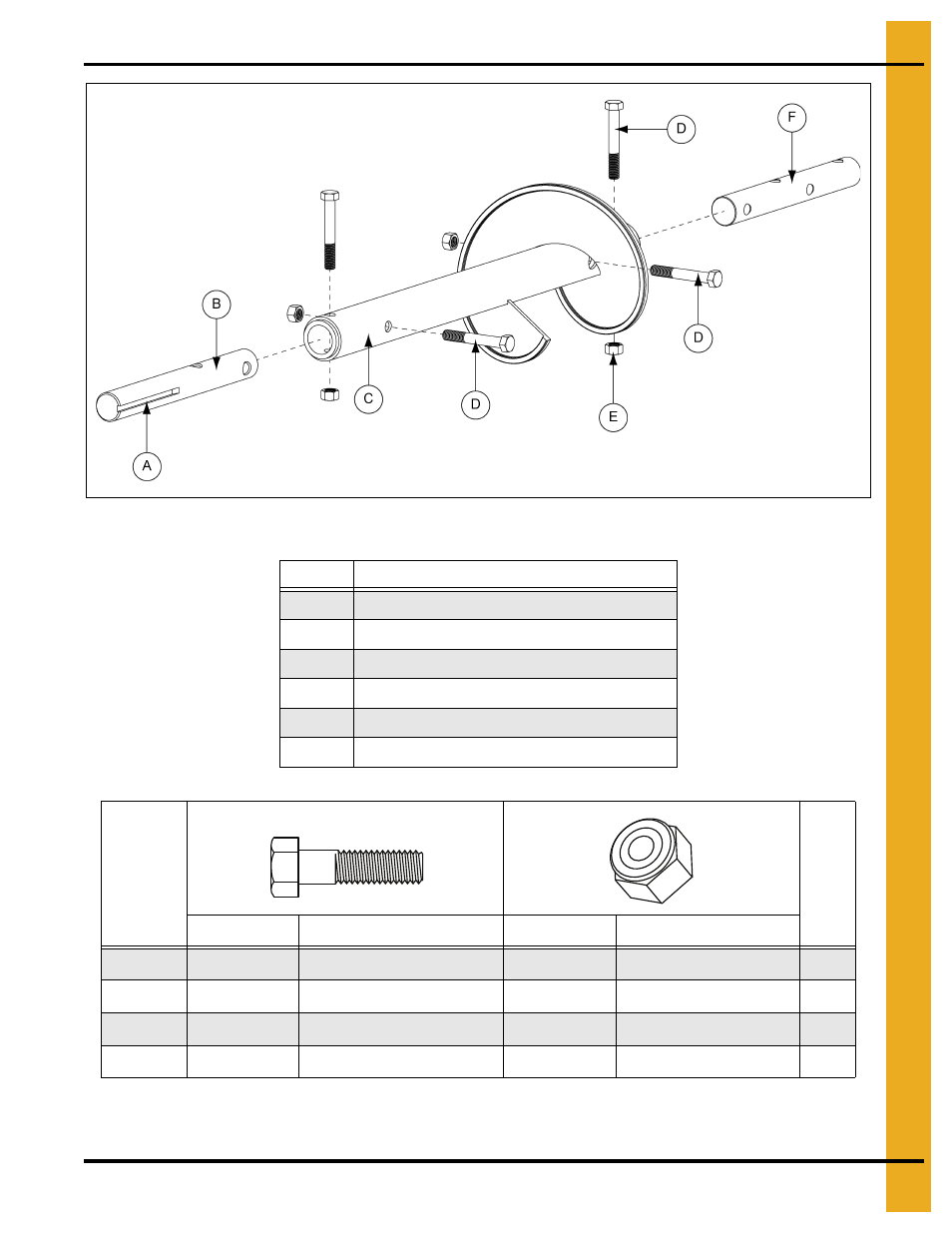

Рисунок 4A
Поз. №
Описание
A
Шпоночный паз
B
Приводной вал
C
Разгрузочная лопасть
D
Болт (размеры см. в схеме
E
Обжимная гайка (размеры см. в схеме
F
Соединительный вал
Тип
Кол-
во
Деталь №
Описание
Деталь №
Описание
6"
S-7687
3/8"-16 x 2" (50 мм)
S-8251
Обжимная гайка 3/8"
4
8"
S-8316
7/16"-14 x 3" (75 мм)
S-8317
Обжимная гайка 7/16"
4
10"
S-8314
1/2"-13 x 3 1/2" (90 мм)
S-8315
Обжимная гайка 1/2"
4
12"
S-7893
5/8"-11 x 4" (110 мм)
S-8606
Обжимная гайка 5/8"
4
