4. Сборка
34 PNEG-1429CE-RU Комплекты приводов для горизонтального разгрузочного шнека 6", 8", 10" и 12", соответствующие CE

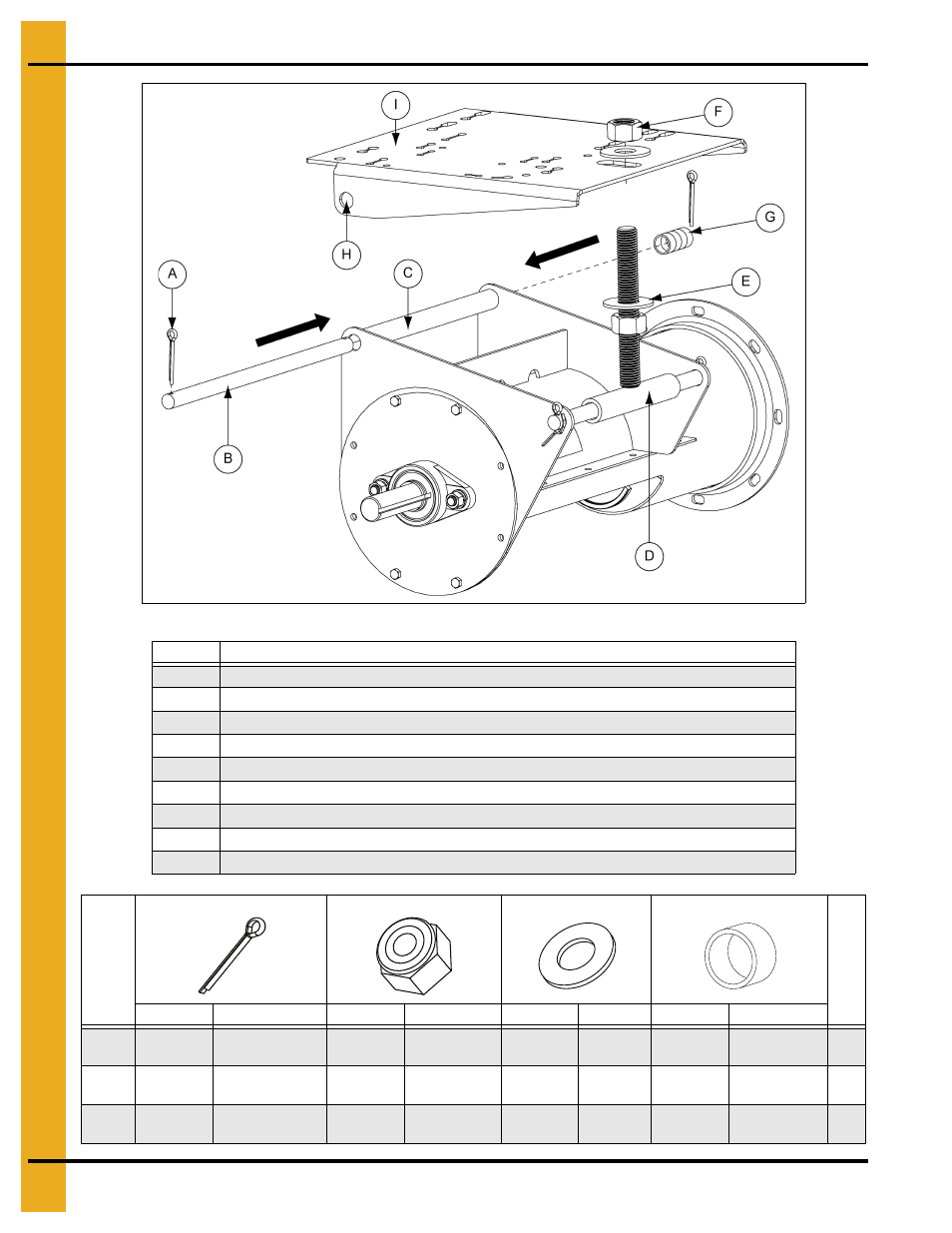

Рисунок 4H
Поз. № Описание
A Шплинт (размеры см. в схеме ниже .)
B Поворотный рычаг крепления электродвигателя
C Трубка шарнира
D Вал регулировки крепления электродвигателя
E Регулировочная шайба крепления электродвигателя (размеры см. в схеме ниже .)
F Регулировочная гайка крепления электродвигателя (размеры см. в схеме ниже .)
G Проставка (размеры см. в схеме ниже .)
H Отверстие шарнира
I Пластина крепления двигателя
Тип
Кол-
во
Деталь № Описание Деталь № Описание Деталь № Описание Деталь № Описание
6"-12" S-6994 3/16" x 2" (50 мм) S-240 Шестигранная
гайка 1"
S-7835 Шайба 1" 2
8"-10" GK7014 Проставка
трубы шарнира
4
12" GK7014 Проставка
трубы шарнира
6
