Сборка Монтажной Рамы Двигателя (Продолжение)
Регулировочная Пластина Монтажной Рамы Двигателя

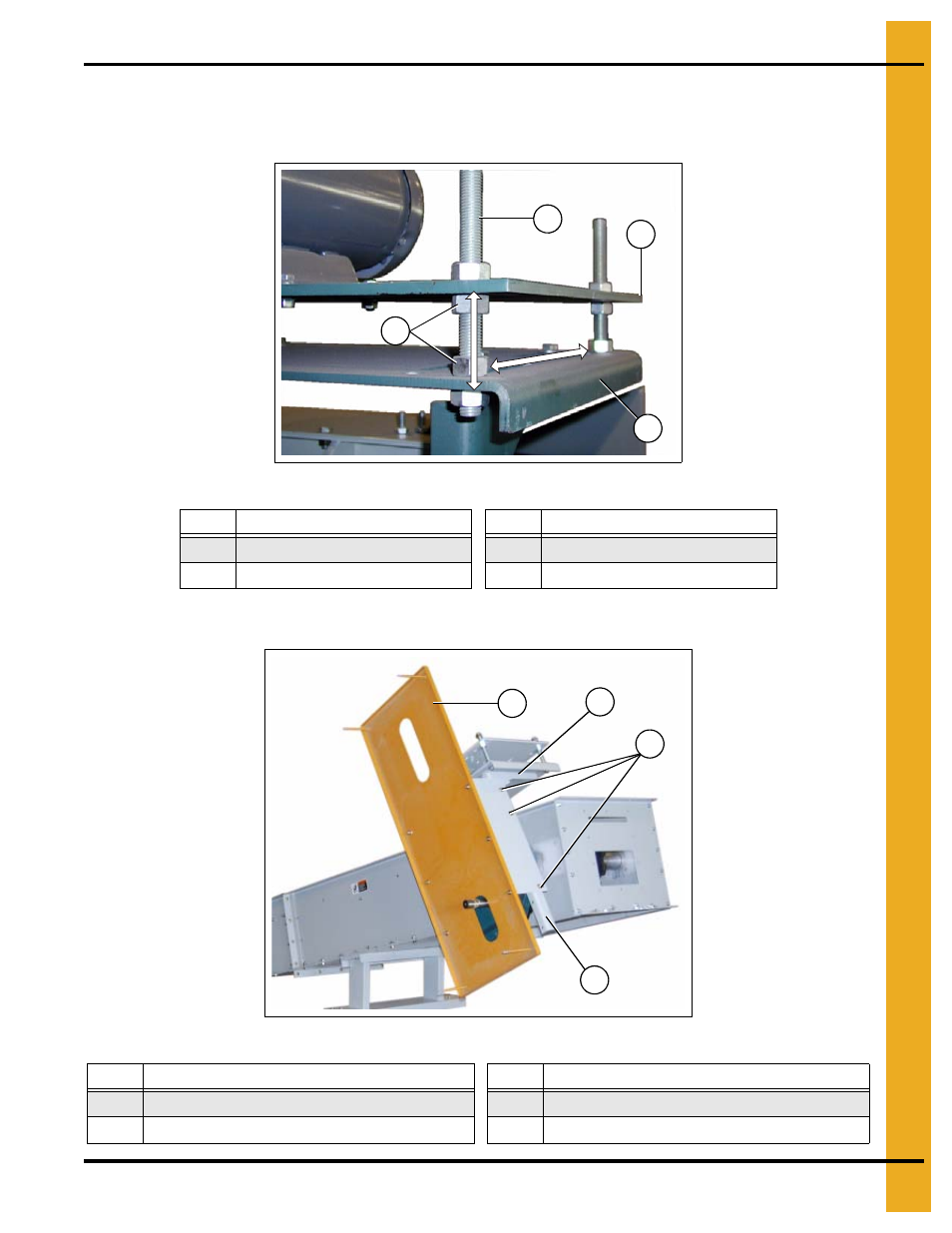

Рисунок 3AK Установите Регулировочную Пластину
Установка Защитного Кожуха Ременной Передачи и Шкивов
Рисунок 3AL Задняя Пластина Защитного Кожуха
Поз.
Описание
Поз.
Описание
H
Винтовой домкрат x 4 шт
J
Опорная плита
I
Регулировочная пластина
K
Гайка x 16 шт
Поз.
Описание
Поз.
Описание
L
Задняя панель защиты привода
N
Щелевые отверстия
M
Монтажный кронштейн защитн. кожуха (справа)
O
Верхний кронштейн монтажной рамы (справа)
H
I
K
J
L
M
O
N
