Сборка – Инструкция по эксплуатации Grain Systems Bucket Elevtors, Conveyors, Series II Sweeps PNEG-1848
Страница 32
Advertising
3.
Сборка
32
PNEG-1848CE
-RU Горизонтальные и Наклонные Цепные Конвейеры Серии II 12"-32"
Установка Редуктора с Карданным Рычагом (Продолжение)

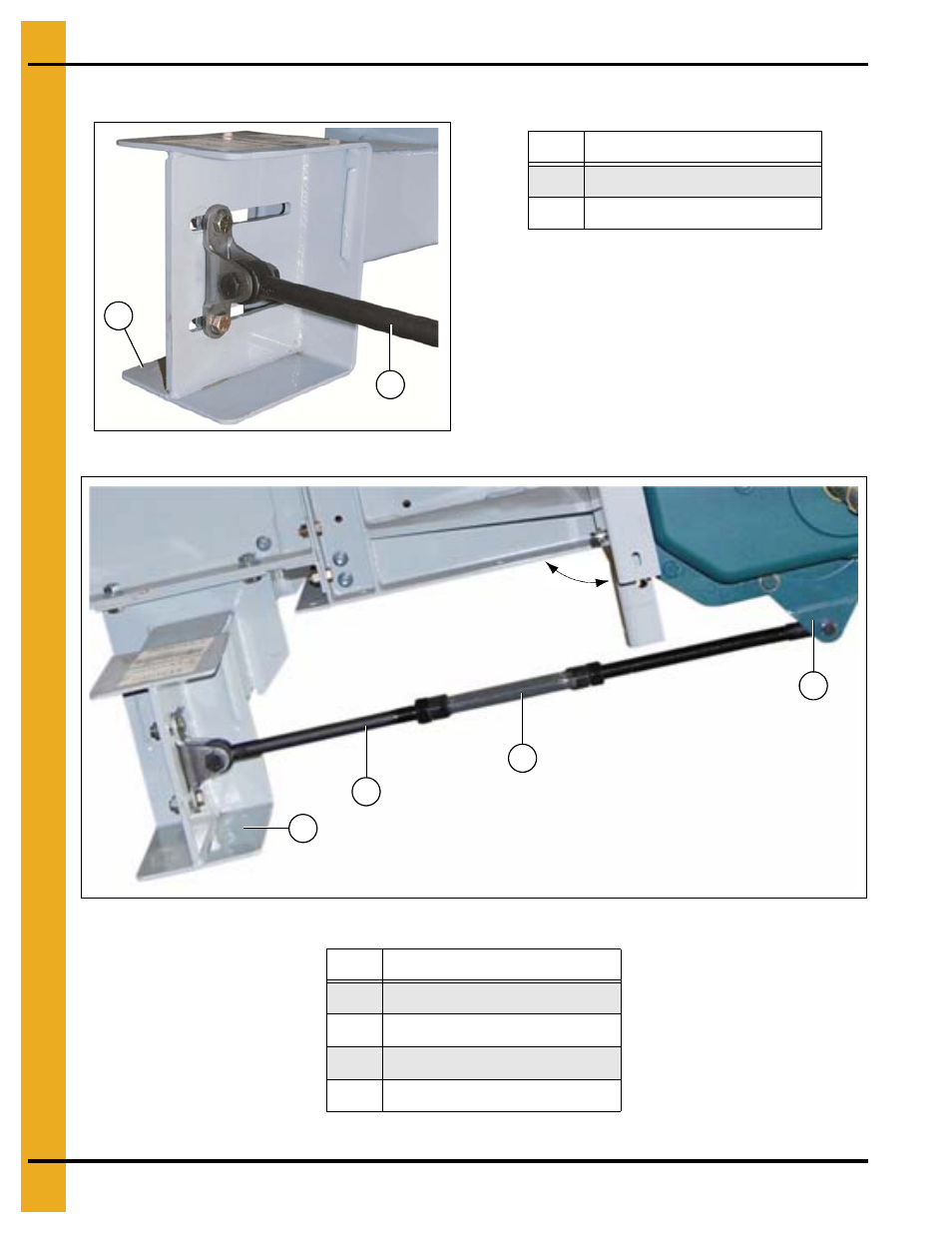

Рисунок 3X Карданный Рычаг
Рисунок 3Y Сборка Карданного Рычага
I
H
Поз.
Описание
H
Кронштейн карданного рычага
I
Карданный рычаг
Поз.
Описание
G
Пластины на редукторе
H
Кронштейн карданного рычага
J
Сборка карданного рычага
K
Винтовая стяжка (талреп)
H
G
90°
K
J
