3.
Сборка
26
PNEG-1848CE
-RU Горизонтальные и Наклонные Цепные Конвейеры Серии II 12"-32"
Сборка Секций Конвейера (Продолжение)

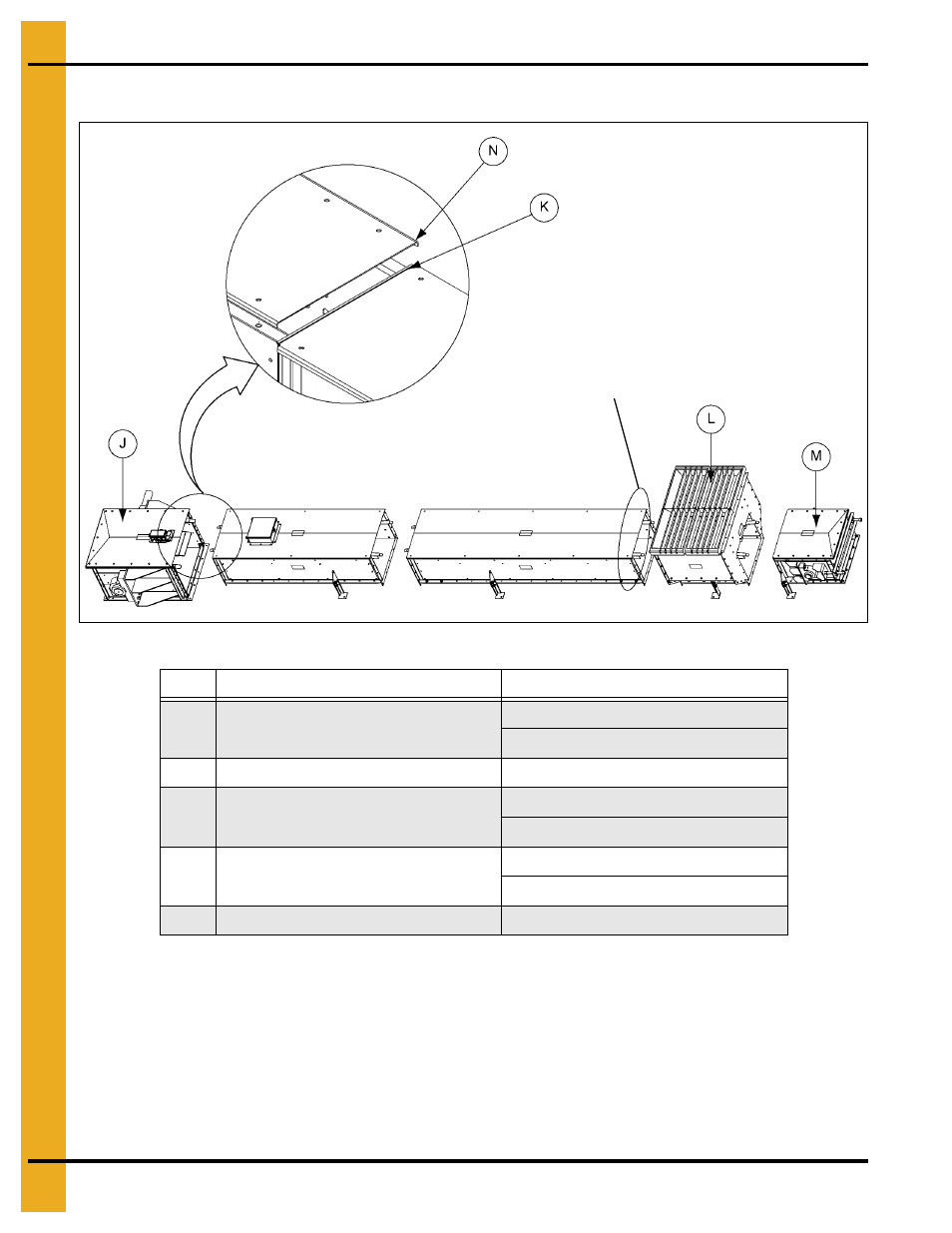

Рисунок 3N Сборка с Перепускной Загрузочной Воронкой
1.
Найдите выгравированную линию или отметьте 12.5 мм от края крышки.
2.
Удалите 12.5 мм с края.
3.
Покрасьте для предотвращения ржавчины.
4.
Прикрепите крышку на ушки (фиксаторы) загрузочной воронки.
(
См. Рисунок 3N.)
5.
Загерметизируйте стыки.
Поз.
Описание
Крепёж
J
Приводная (головная) секция
Болты-шестигранники 1/2" (13 мм)
Фланцевые гайки 1/2" (13 мм)
K
Нанесите клеевую ленту-герметик
L
Перепускная загрузочная воронка
(
опция)
Болты-шестигранники 1/2" (13 мм)
Фланцевые гайки 1/2" (13 мм)
M
Хвостовая (натяжная) секция
Болты-шестигранники 1/2" (13 мм)
Фланцевые гайки 1/2" (13 мм)
N
Крышка с выступом 12.5 мм
Примечание: При установке перепускной
загрузочной воронки, необходимо также
подогнать под размер крышку промежуточной
секции.
