3.
Сборка
22
PNEG-1848CE
-RU Горизонтальные и Наклонные Цепные Конвейеры Серии II 12"-32"
Сборка Промежуточных Секций

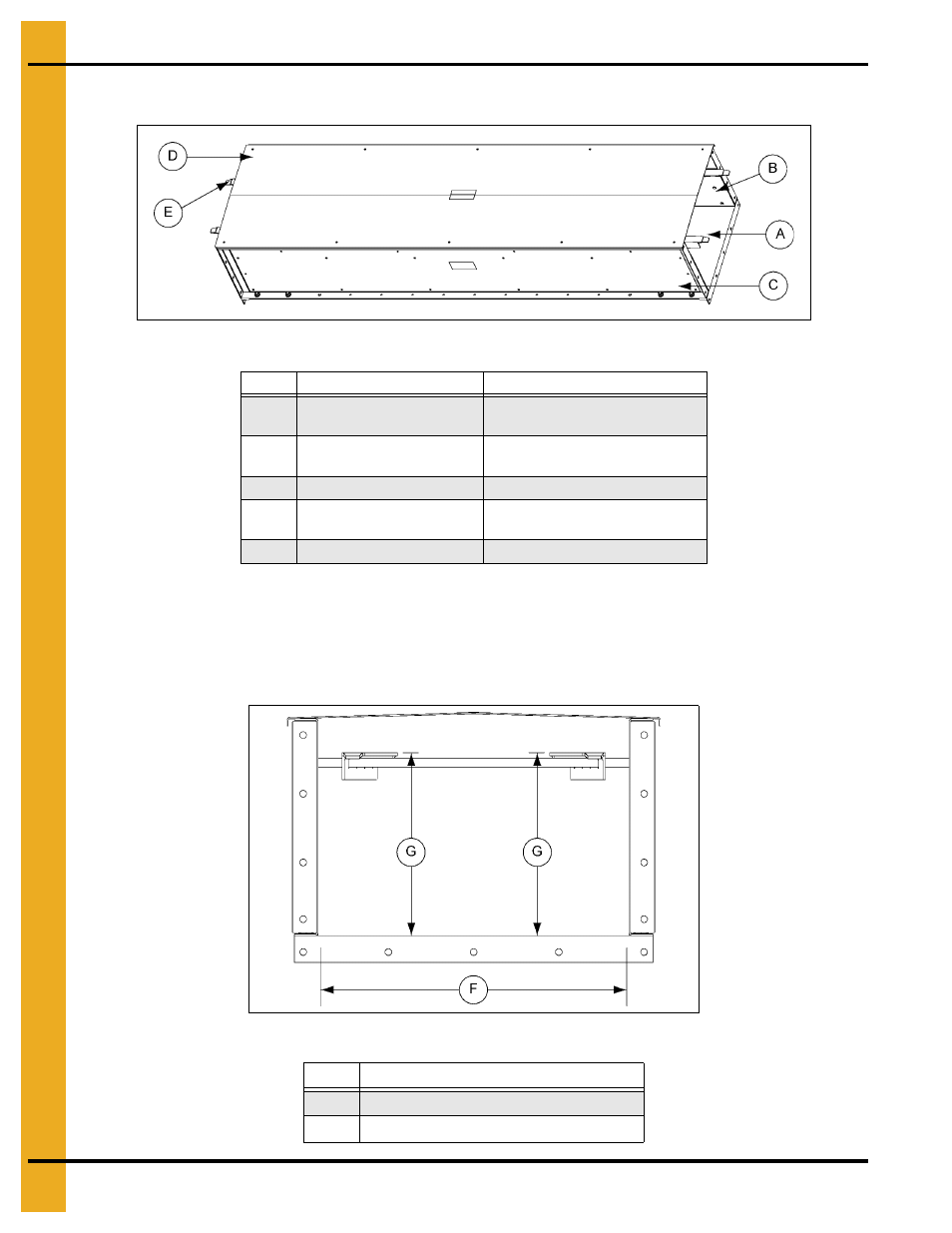

Рисунок 3G Сборка Промежуточных Секций
1.
Соберите вместе позиции A, B (опция) и C.
2.
Установите рельсовые направляющие (E).
3.
См. Рисунок 3H.)
4.
Оставьте крышку (D) снятой.
Рисунок 3H Проверка Размеров
Поз.
Описание
Крепёж
A
Днище секции
Болты 3/8" (9.5мм) и 5/8" (16мм)
Гайки 3/8" (9.5мм) и 5/8" (16мм)
B
Футеровка (опция)
Потайные болты 3/8" (9.5мм)
Фланцевые гайки 3/8" (9.5мм)
C
Боковая стенка
D
Крышка
Болты-шестигран. 3/8" (9.5мм)
Фланцевые гайки 3/8" (9.5мм)
E
Рельсовая направляющая Фланцевые болты 5/16" (8 мм)
Поз.
Описание
F
Номинальная ширина конвейера
G
Равнозначен для левой и правой рельс
