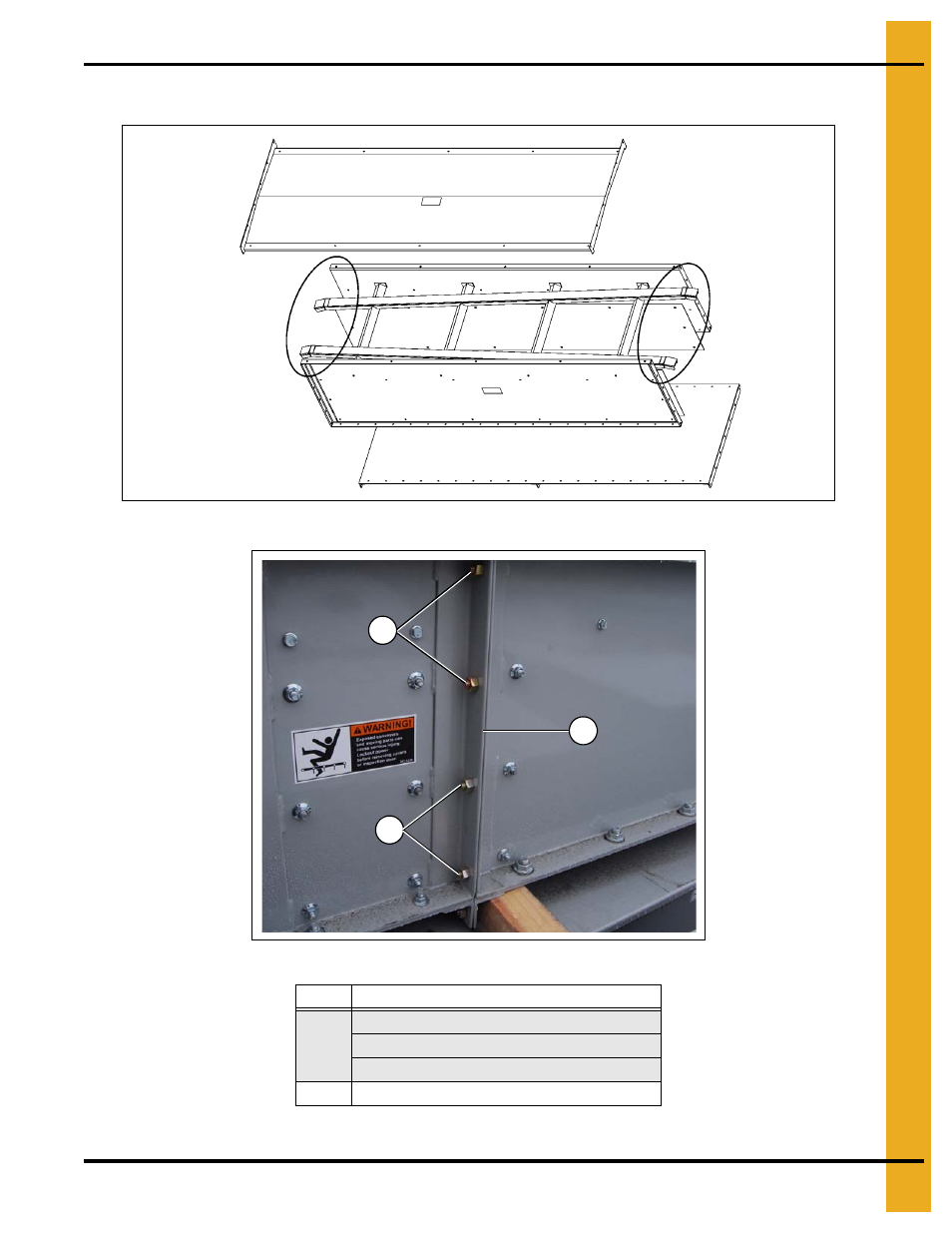

Сборка Секций Конвейера
Рисунок 3I Проверьте Направление Секции
Рисунок 3J Соединение Секций
Пимечание: Приводная и хвостовая секции, перепускная загрузочная воронка и разгрузочная
воронка - все соединяются таким же способом.
Поз.
Описание
A
Болты-шестигранники 1/2" (13 мм)
Фланцевые гайки 1/2" (13 мм)
Прим: Для конв. 12"/14" крепёж 3/8" (9.5 мм).
B
Соединительный шов
Конец к
хвостовой
секции
(
загрузка)
Конец к приводу
(
разгрузка)
A
A
B
