Сборка Монтажной Рамы Двигателя

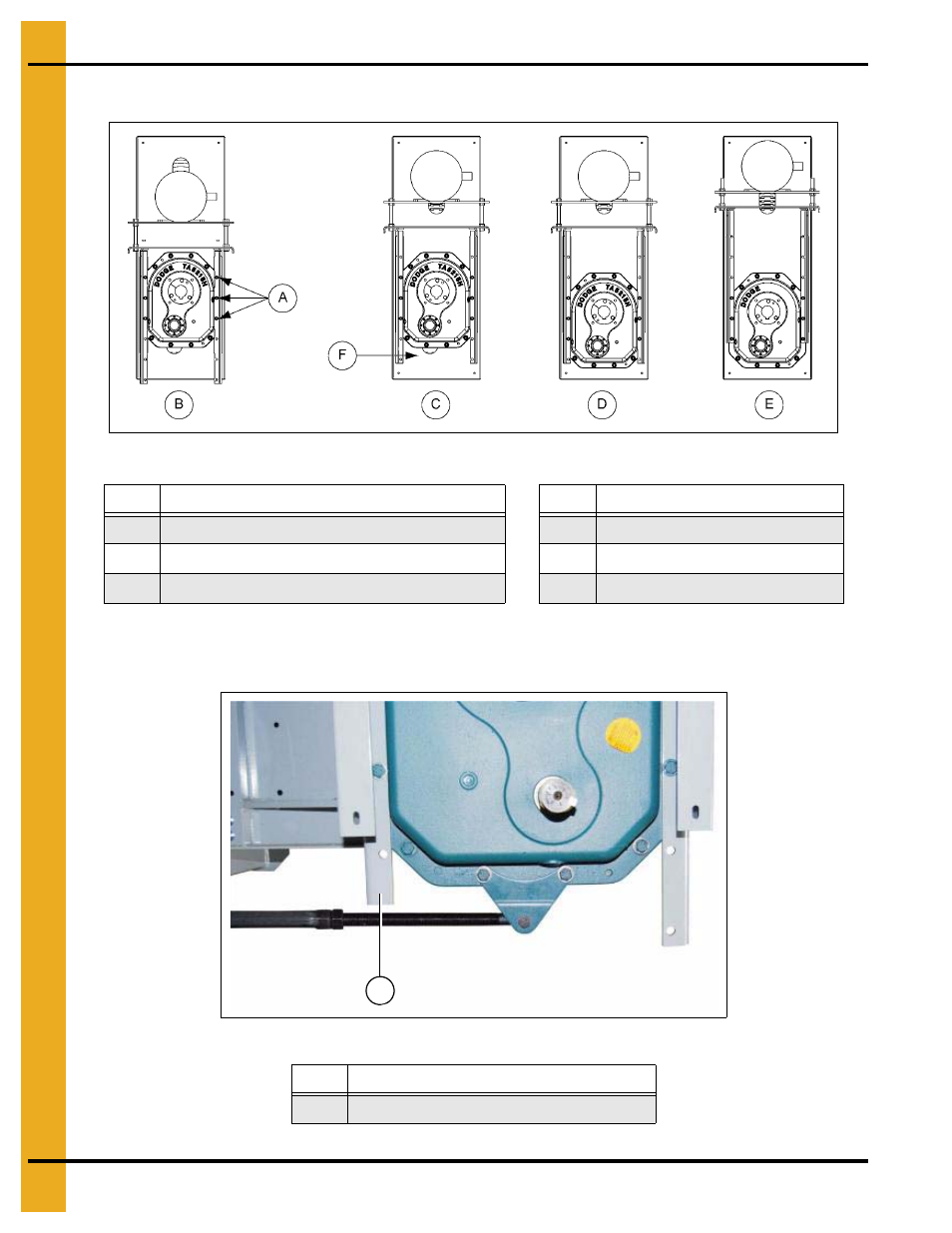

Рисунок 3AI Расположение Кронштейнов Монтажной Рамы
1.
Расположите монтажную раму как можно ближе к верхней части конвейера.
2.
Используйте ремни для регулировки позиции.
Рисунок 3AJ Угловой Кронштейн, который необходимо подрезать
Поз.
Описание
Поз.
Описание
A
Демонтируйте 3 болта для установки кронштейнов
D
Позиция M3
B
Позиция M1
E
Позиция M4
C
Позиция M2
F
Возможна подрезка кронштейна
Поз.
Описание
G
Подрезан. кронштейн для установки рычага
