8
Сборка и Установка
PNEG -
1019RU - Приводные комплекты горизонтальных разгрузочных шнеков 6'', 8'' и 10''

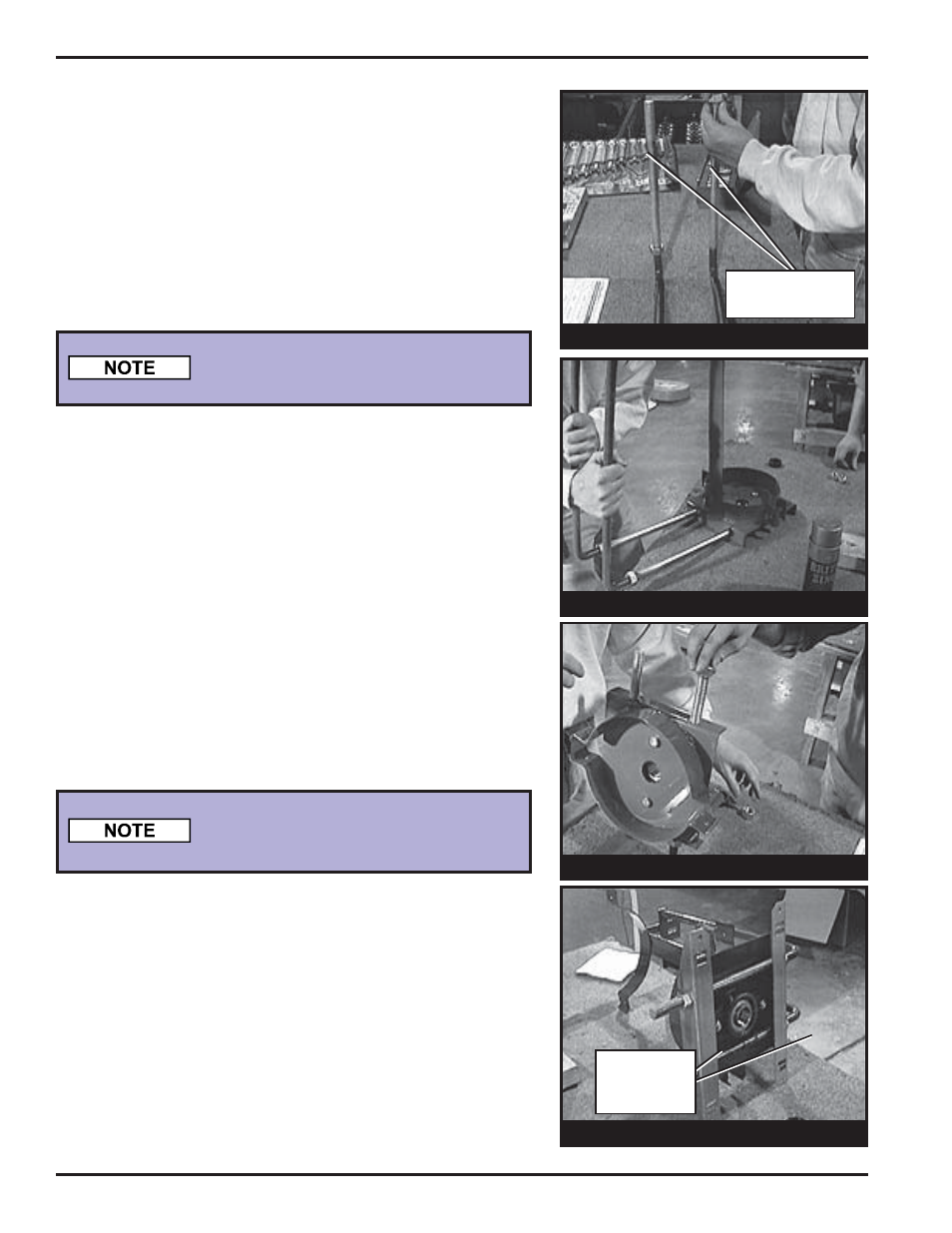

3.
Соберите Крепёжные Стержни.
A.
Оденьте две (2) гайки на крепёжные стержни.
Накручивайте гайки, пока дойдёте ближе к
сгибу стержня.
A.
Вставьте крепёжные стержни в
отверстия монтажной рамы двигателя и
протяните их сквозь неё.
4.
Установите Крепёжные Стержни.
B.
Оденьте две (2) оставшиеся гайки на
крепёжные стержни для их крепления к
монтажной раме. Не затягивайте полностью.
5.
Установите Угловые Кронштейны
Защитного Кожуха
A.
Установите угловые кронштейны защитного
кожуха между гайками на крепёжных стержнях
и монтажной рамой. Убедитесь, что угловые
кронштейны направлены вовнутрь друг к другу.
Теперь затяните гайки на крепёжных стержнях
гаечным ключом.
4-A
4-B
5-A
Крепёжные
стержни
3-A
Угловые
кронштей
ны
6"
и 8" - (2) гайки 3/4" (19 мм).
10" - (2)
гайки 7/8" (22 мм).
6"
и 8" - (2) гайки 3/4" (19 мм).
10" - (2)
гайки 7/8" (22 мм).
