Инструкция по эксплуатации Grain Systems Unload Augers PNEG-1019
Страница 13
12
Сборка и Установка
PNEG -
1019RU - Приводные комплекты горизонтальных разгрузочных шнеков 6'', 8'' и 10''
13.
Установите Фиксаторы Монтажной Рамы
A.
Установите верхние фиксаторы монтажной
рамы сверху крепёжных стержней. Установите
нижние фиксаторы монтажной рамы сразу под
крепёжными стержнями и скрепите каждую пару
болтами с квадратным подголовком 3/8" (9.5 мм)
и стопорными гайками.
12.

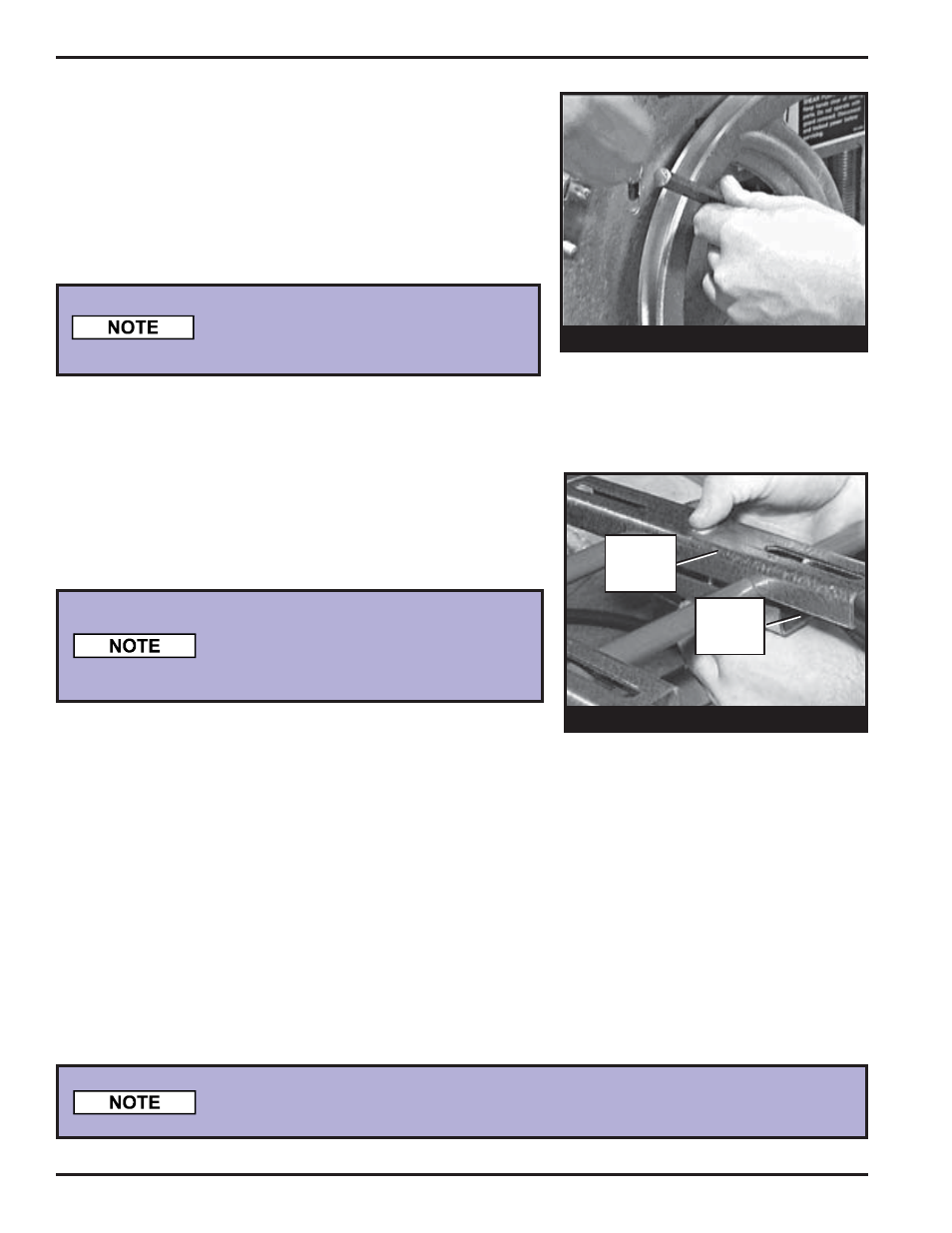

Затяните Зажимную Муфту.
A.
При помощи молотка и направляющей, поверните
зажимную муфту против часовой стрелки. Как
только муфта станет на место, затяните муфту
посредством затягивания установочных винтов,
используя ключ-шестигранник.
C.
Выровняйте шкив двигателя и ведущий шкив, для этого потяните верхние и нижние
фиксаторы вдоль крепёжных стержней до выравнивания. Теперь затяните верхние и
нижние фиксаторы монтажной рамы.
B.
Установите шкив к двигателю.
14.
Установите Двигатель (Не входит в поставку)
A.
Установите двигатель на монтажную раму, убедитесь, что двигатель
располагается параллельно с корпусом шнека. Используйте болты с квадратным
подголовком, плоские шайбы, стопорные шайбы и гайки.
Если не повернуть зажимную
муфту достаточно, то
установочные винты не станут на
место.
НЕ затягивайте полностью болты и
гайки фиксаторов монтажной рамы.
Они понадобятся для регулировки
при установке двигателя.
Обратите внимание, что двигатель, шкив двигателя и крепёж
двигателя не идут в поставке. См. Страницу 5 для выбора
правильного типоразмера двигателя.
13-A
12-A
Нижн.
фикса-
тор
Верхн.
фикса-
тор
