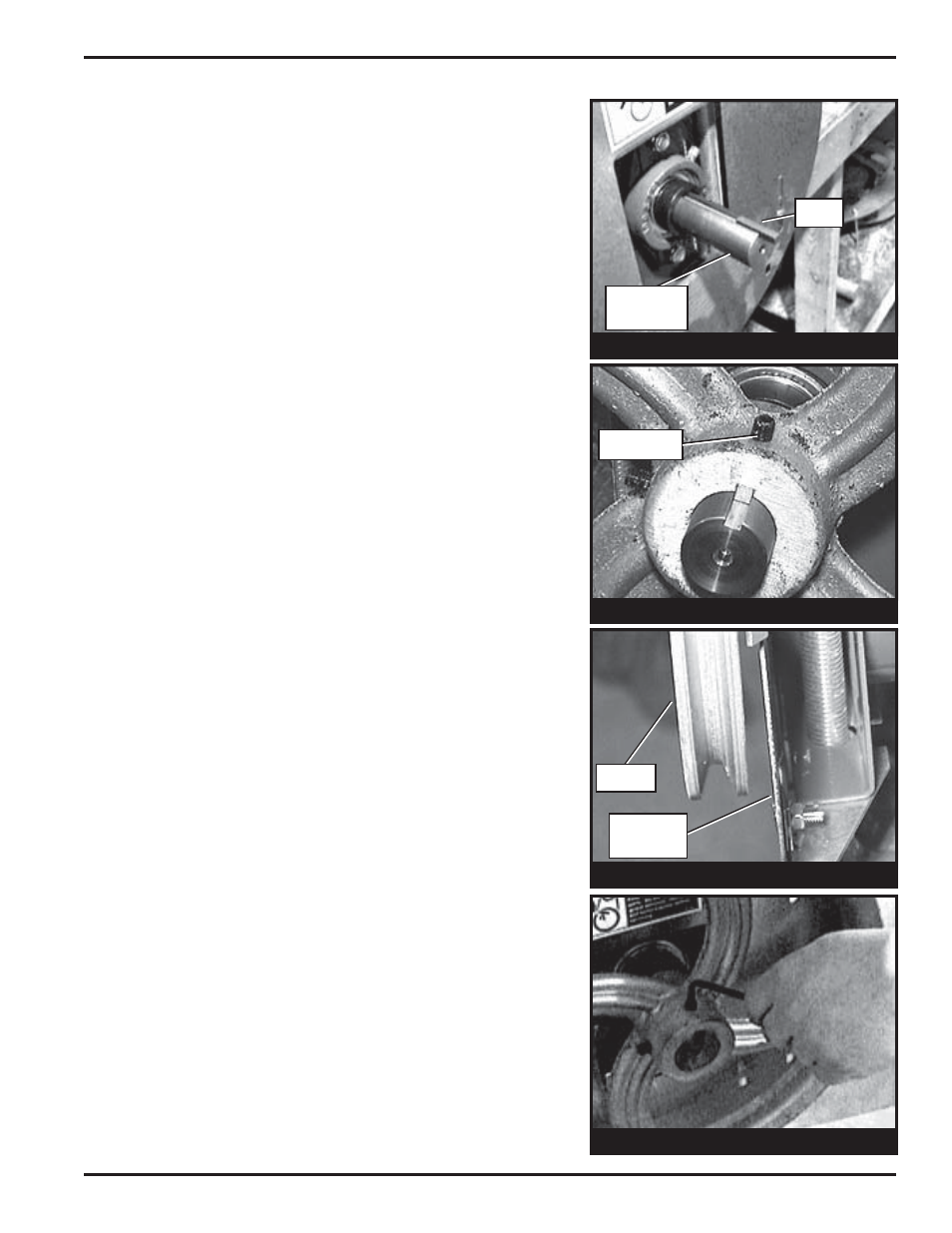

1019RU - Приводные комплекты горизонтальных разгрузочных шнеков 6'', 8'' и 10''
Сборка и Установка
11.
Установите Шкив.
C.
Расположите шкив таким образом, чтобы он
был как можно ближе к задней пластине
защитного кожуха, но всё же мог вращаться
свободно.
D.
Как только вы правильно разместили шкив на
вале, затяните установочные винты при помощи
ключа-шестигранника для закрепления его на
ведущем вале.
B.
Установите шкив на головной вал и закрепите
установочные винты на шкиве с другой стороны
от монтажной рамы двигателя.
A.
Установите шпонку в паз на головном вале.
Защитн.
кожух
Шкив
11-B
11-C
11-D
11-A
Головн.
вал
Ключ
Уст.винт
