10
Сборка и Установка

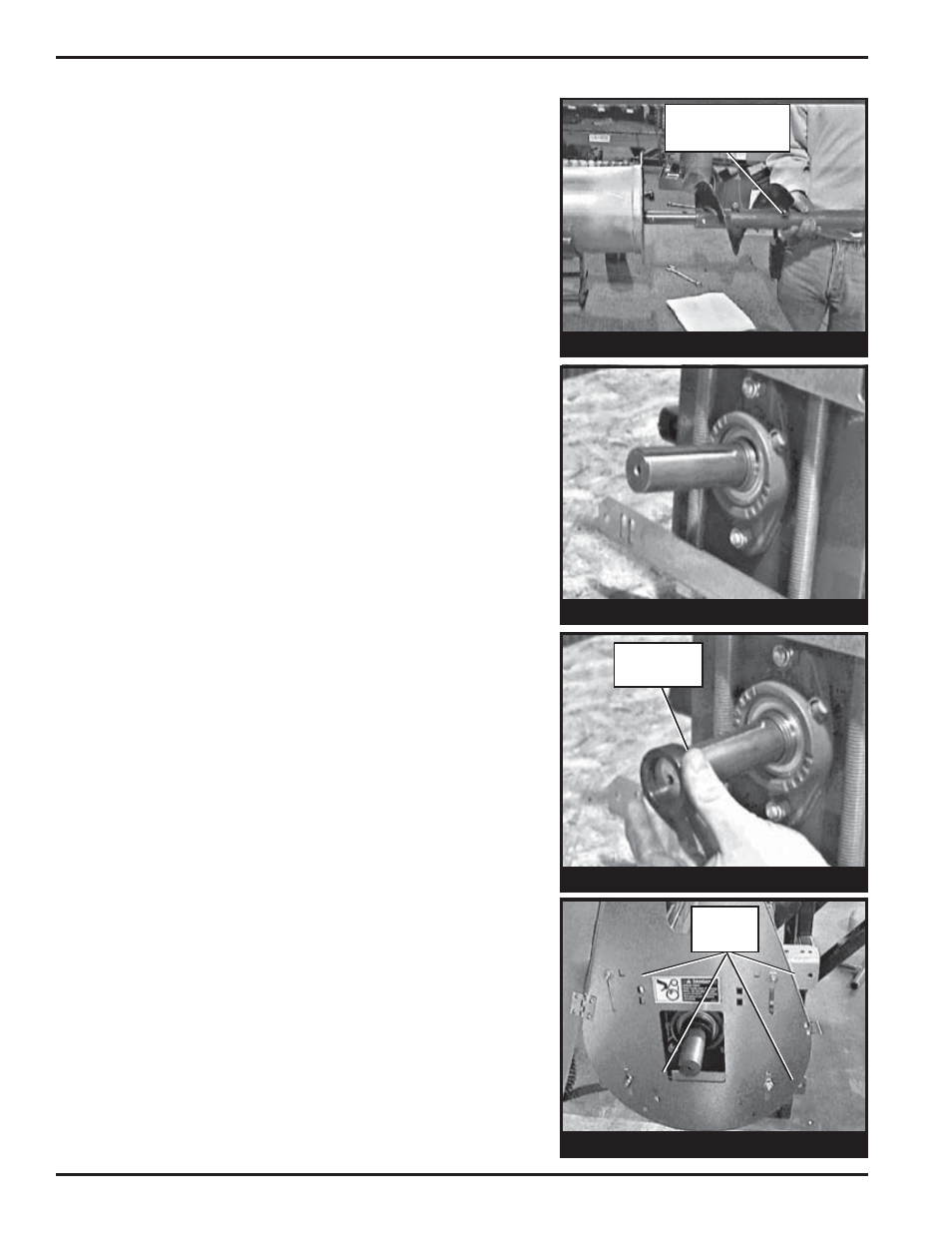

A.
Вставьте винт шнека в разгрузочную трубу
стороной с головным валом.
8.
Установите Винт Шнека.
B.
Продвиньте головной вал через головной
подшипник. Убедитесь, что вы продвинули вал
достаточно, чтобы установить зажимную муфту
и шкив на вал.
9.
Установите Зажимную Муфту.
A.
Наденьте зажимную муфту на головной вал,
установите её напротив подшипника. Не
затягивайте зажимную муфту на этом этапе, так
как её надо будет затянуть позже при сборке.
10.
Установите Защитный Кожух Ременной
Передачи
A.
Закрепите защитный кожух к угловым
кронштейнам защитного кожуха. Используйте
четыре (4) болта с квадратным подголовком
5/16" x 3/4" (8х19 мм), плоские шайбы и гайки с
нейлоновой вставкой. Затяните гаечным ключом.
8-B
8-A
9-A
Винт
шнека
Зажимн.
муфта
Крепить
здесь
10-A
PNEG-
1019RU - Приводные комплекты горизонтальных разгрузочных шнеков 6'', 8'' и 10''
