7 PNEG-
1019RU - Приводные комплекты горизонтальных разгрузочных шнеков 6'', 8'' и 10''
Сборка и Установка
1.

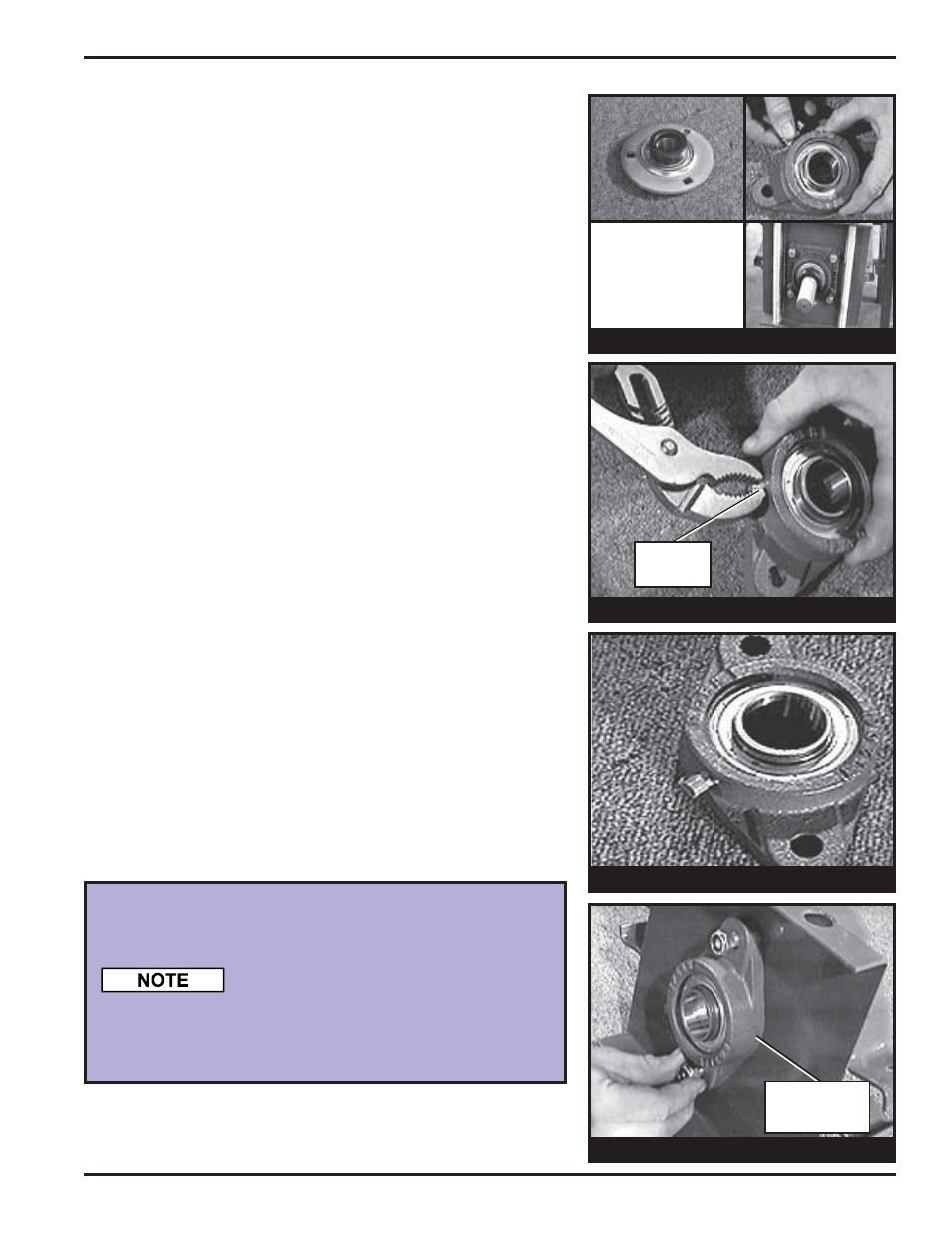

Соберите Головной Подшипник
C.
Оденьте противопылевой колпачок на ниппель.
A.
Установите ниппель для смазки на головной
подшипник. Закрутите по часовой стрелке.
B.
Затяните ниппель для смазки.
Установите Головной Подшипник
2.
B.
Затяните собранный узел гаечным ключом.
Шнек 6" - (3) болта 5/16" x
3/4"
(8 х 19 мм) и стопорные гайки.
Шнек 8" - (2) болта 7/6" x 1-1/2'' (30
х 38 мм) и стопорные гайки.
Шнек 10" - (4) болта 1/2" x
1-1/2"
(13 х 38 мм) и стопорные гайки.
1-B
Ниппель
смазки
2-A
Монтажная
рама
1-C
3-
отверстия: шнек 6"
2-
отверстия: шнек 8"
4-
отверстия: шнек 10"
1-A
A. Закрепите головной подшипник на монтажную
раму двигателя.
